摘要：廣安地區是四川盆地中部上三疊統須家河組天然氣最具勘探潛力的區塊之一，其復雜的氣水關系一直制約著氣藏的高效開發，弄清氣水分布情況成為當前氣藏開發過程中的首要任務。運用氣水分異理論、水蒸氣含量計算、試氣試采分析等研究手段，分析了氣藏的氣水分布情況以及產水特征。研究表明，廣安氣藏氣水分布特征仍遵循上氣下水特征，氣水過渡帶縱向范圍較寬；通過經驗公式確定地層條件下天然氣水蒸氣含量為0.0521～0.0927m³/10⁴m³，如果生產中水氣比大于該值，氣井很可能產地層水；試氣試采分析認為：產水量較高的井主要集中在須六段氣藏A區構造北北東部和B區，以及須四段氣藏部分區域。

關鍵詞：四川盆地；廣安地區；須家河組；低滲透油氣藏；氣水分布；特征

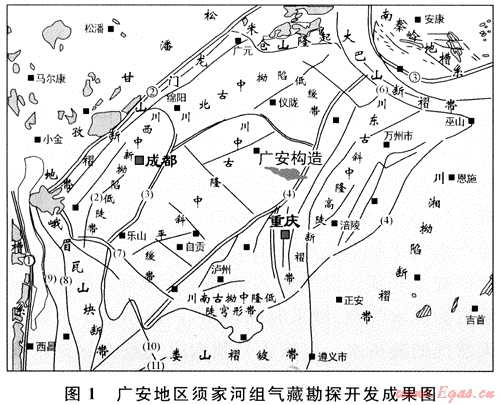

    廣安地區是四川盆地中部上三疊統須家河組天然氣最具勘探潛力的區塊之一，然而其復雜的氣水關系一直制約著氣藏的高效開發，弄清氣水分布情況已經成為當前氣藏開發過程中的首要任務。廣安氣田區域構造位置位于“川中古隆中斜平緩構造帶”東部(圖1)。



    廣安地區須家河組氣藏儲層裂縫不發育，低孔低滲，砂體連通性差，含水飽和度較高。氣藏分為Ⅰ號須六段氣藏和Ⅱ號須四段氣藏，Ⅰ號須六段氣藏根據構造特征又分為A區塊和B區塊。目前，廣安須六段氣藏北北東部和北西部氣井普遍產水，須四段氣藏氣井也普遍產水^[1～2]，總體表現單井產能較低。試采井中除Ⅰ號須六段氣藏構造頂部的部分井未產水外，其余各井均有水產出，氣水關系復雜。因此，筆者通過地質構造研究、水蒸氣含量計算、試氣試采分析等研究氣藏的氣水分布特征，從而為制訂氣田開發對策奠定基礎。

    針對廣安地區儲層低孔低滲的特點，運用儲層氣水分異理論進行氣水分布特征研究。低孔低滲儲層氣水分異基本原理^[3～4]認為，在低滲低孔的非常規儲層中，孔喉分布頻帶較寬，存在多級別的孔隙喉道。在氣(油)柱的凈浮力不足以克服所有級別喉道的毛細管阻力時，孔隙水被擠出的程度不同。因此最終形成的氣(油)水界面不是一個嚴格的理想分界面，只存在含水飽和度向上逐漸降低的趨勢。

    川中古隆中斜平緩構造區構造總體平緩，地層傾角1°～5°，氣、水分異不徹底，氣水過渡帶縱向范圍較大；氣水分布主要受古今構造、儲層物性、斷層及裂縫發育程度等多種因素綜合制約，廣安與已探明的八角場氣田、充西氣田、磨溪?dú)馓锏臍馑植继卣飨嗨?，整個氣藏仍遵循上氣下水特征，但氣水過渡帶較寬，沒有明顯的氣水界面。

    廣安地區須六段氣藏測試產水井點分布在探明含氣面積內東南的廣安002-40-002-43地區和中部廣安101、107-廣安002-4、109地區，多分布在構造相對較低部位。氣藏內遵循下水上氣的氣水分異規律，氣水分異不徹底，氣水過渡帶寬。廣安地區須四段氣藏在儲量計算范圍內目前尚未見到存在邊、底水的跡象，但個別井在測試過程中確實有地層水產出，如廣安113井須四段儲層較發育，測井解釋儲層厚度達27.3m，平均孔隙度達到10.86%。但由于儲層下部含水飽和度較高，有效儲層厚度為7.38m，平均有效孔隙度為12.26%。該井完鉆后對須四段加砂壓裂測試，獲氣4.3517×10⁴m³/a，水120m³/d；而位于較廣安113井海拔更高的廣安106井測試獲純氣7.1463×10⁴m³/a，自2007年4月生產以來未產水。因此，分析認為，須四段氣藏成藏過程中，在局部范圍內相對低凹部位儲層內，未驅替殆盡的孔隙水造成孔隙含水飽和度偏高，由于加砂壓裂后人工裂縫網絡連通了有效儲層，在局部范圍內被致密砂體所隔離的夾層水導致廣安113、廣安5等井產出地層水，其水體規模和水體能量均極為有限。

    根據21口井22個層位的地層水資.料，分析氣藏產出水是否來源于地層水。天然氣中水蒸氣含量主要與地層溫度、壓力、氣體組成及液態水的含鹽量有關。為了確定天然氣中的含水量，一些學者提出了一系列的經驗公式^[5～6]。天然氣中水蒸氣含量的計算步驟如下：

    1) 計算相對密度r_g=0.6時，天然氣與純水平衡狀態下的水蒸氣含量：



    2) 將純水條件下的水蒸氣含量進行溫度和礦化度校正，校正系數分別為：

    C_C=1-0.225×10^-2K_C    (2)

C_p=10^-7T²-1.1×10^-3T×r_g-0.079r_g²+0.73×10^-3T+0.156r_g+0.927    (3)

    3) 利用W=W_0.6×C_C×C_p計算天然氣中水蒸氣的實際含量。

式中：W_0.6為氣體相對密度為0.6時與純水平衡時的水蒸氣含量，g/cm³；C_C為水中含鹽量的校正系數；C_p為W_0.6的校正系數，與溫度有關；K_C為水的含鹽量，kg/m³；T為溫度，℃；r_g為氣體相對密度。

    利用上述經驗公式分別對須六段、須四段儲層中天然氣的水蒸氣含量進行計算，計算結果見表1。

須六段儲層中天然氣的相對密度為0.5955～0.6864，計算天然氣水蒸氣含量為0.0521～0.0927m³/10⁴m³，平均為0.0719m³/10⁴m³；須四段儲層中天然氣的相對密度在0.604～0.6635，計算天然氣水蒸氣含量為0.0623～0.0834m³/10⁴m³，平均為0.0743m³/10⁴m³。

    通過上述經驗公式計算得水蒸氣含量在0.0521～0.0927m³/10⁴m³之間，與實測試采水氣比(0.02～0.14m³/10⁴m³)相差不大，所以初步確定地層條件下天然氣水蒸氣含量在0.0521～0.0927m³/10⁴m³之間變化，如果生產水氣、比大于這個值，氣井很可能產地層水。廣安氣田試采時間較長氣井有3口，分別為廣51、廣19和廣安2井，在試采后期生產水氣比基本穩定在0.02～0.14m³/10⁴m³。同時廣安Ⅰ號須六段氣藏A區其余大部分井由于測試層段為無水氣藏，試采時間較短，產出水基本上屬于天然氣的凝析水。廣安Ⅰ號須六段氣藏A區的廣安002-38和廣安002-43，以及B區的廣安107、廣安108、廣安101、興華1和廣安111井的生產水氣比明顯大于該值，所以這些井均產地層水。

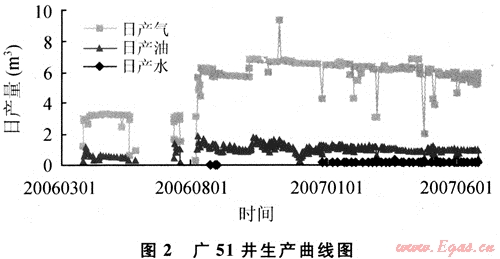

    須六段氣藏A區構造頂部的廣51(生產曲線圖見圖2)、廣19、廣安002-23、廣安002-H8、廣安002-21、廣安002-X22、廣安002-Z2、廣安002-25、廣安002-X27和廣安2井等21口井，以及Ⅱ號須四段氣藏廣安106和廣安114井，試采期間幾乎不產水，水氣比穩定在0.03m³/10⁴m³左右。



    須六段氣藏的廣安002-X24井，位于廣19井的東南側800m處，2007年11月8日開始試采，截至2007年12月31日，平均日產氣2.436×10⁴m³，日產水11.18m³。周圍井廣19、廣安002-21、廣安002-X22和廣安002-Z2均不產水，分析認為該井可能處于邊水域或者為單獨封閉水體。

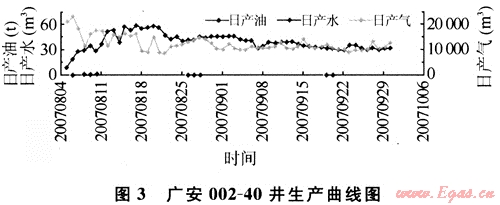

    試氣試采產水量較高的井主要集中在須六段氣藏A區構造北北東部和B區，須四段氣藏部分區域。比如須六段氣藏A區構造的廣安002-38、廣安002-43井的水氣比為2.577～3.169m³/10⁴m³，而廣安002-40井的水氣比非常高(圖3)，達31.47m³/10⁴m³，廣安002-X45井只產水，不產油氣。B區107井的水氣比高達15.01m³/10⁴m³，廣安111井的水氣比為4.187m³/10⁴m³，興華1井的水氣比為9.306m³/10⁴m³。



綜上所述，通過試氣試采分析，須六段氣藏在A區邊部可能存在邊水、底水的情況，有待進一步證實，須四氣藏不存在邊、底水的情況，水體分布見圖4。



    目前廣安氣田氣井產水的類型可以歸納為以下3種類型。

2.1.1 氣井不產地層水，僅產少量的凝析水

    包括須六段氣藏的廣51、廣19和廣安2井。廣51井和廣安2井水氣比在試采后期基本穩定在0.03m³/10⁴m³和0.02m³/10⁴m³，產水反映的應該是地層條件下天然氣的水蒸氣的含量。廣19井，初期水氣比較高，但后期生產水氣比基本穩定在0.06m³/10⁴m³，估計是由于壓裂液滯留造成的。此類井還包括工號須六段氣藏廣安002-23、廣安002-H8、廣安002-21、廣安002-X22、廣安002-Z2、廣安002-25、廣安002-X27、廣安002-29、廣安002-30、廣安002-31、廣安002-32、廣安002-33、廣安002-X34、廣安002-35、廣安002-X36、廣安002-39、廣安002-H1、廣安002-45井，Ⅱ號須四段氣藏廣安106、廣安114井等。

2.1.2 試氣不產水，試采產水，部分井儲層壓后產水或產水量增加

    包括須六段氣藏的廣安115井、廣安002-38井、廣安108井。廣安115井試采井段為1828～1840m和1843～1853.5m，試氣時不產水，壓裂后日產氣6.485×10⁴m³，試采期產水，水氣比平均為1.79m³/10⁴m³。該井在壓裂施工中壓裂縫可能貫穿了下面水層，導致氣井出水。因此壓裂層段要盡量避免與水層太近^[7]，以免壓穿水層使氣井產水。

2.1.3 試氣試采均產水，或試氣產水較高，產水量較穩定，處于氣水過渡帶

    包括須六段氣藏的廣安002-40井、廣安002-43井、廣安101井、廣安107井和須四段氣藏的廣安128井。廣安002-40井射孔段為1847.5～1850.0m和1 852.O～1 858.5 m井段。該井試采4個月，平均產水38.07m³/d，水氣比高達28m³/10⁴m³。從測井解釋結果看，在主產氣層須六¹_a2層以下可能與水層連通。

2.2.1 縱向隔夾層發育，對水體有較強的阻擋作用

    地質研究表明，縱向上水體內部及水層與氣層之間存在隔夾層，隔層裂縫不發育。這些隔夾層對水體上升有較強的阻擋作用，使水體在垂向上的傳導能力很弱，底水上升困難。

    廣安002-43井氣水界面以下的水體內部夾層和隔層發育，1876.4～1885.2m存在8.8m隔層，且夾層很發育，最小厚度1m，最大厚度達22.4m。這些隔夾層致密、裂縫不發育，會對水體上升起明顯的阻擋作用。

2.2.2 水層滲透率低，傳導率小

    物性資料統計分析表明，水層平均滲透率范圍為0.072×10^-3～0.886×10^-3μm²，大部分小于0.5×10^-3μm²，總體上屬于低孔低滲特征。由于水體滲透率低，所以自身的傳導率很小。

2.2.3 廣安Ⅰ號區塊須六段氣藏A區水層產能低，B區和Ⅱ號區塊須四段氣藏水層產能高

    通過試氣結果可以看出，須六段氣藏A區塊的廣安002-H7井水層的產水量為7.3m³/d，水層的產能較低；須六段氣藏B區塊的廣安109井水層產水量為86.4m³/d；須四段氣藏的廣安124、廣安124、廣安124井產水量分別為81.6m³/d、76.8m³/d、89.3m³/d?？梢钥闯鏊畬拥漠a(chǎn)能高。

    綜上所述，廣安Ⅰ號區塊須六段氣藏A區氣藏在開發過程中，由于有效水體小、能量弱，水體表現不活躍；B區和Ⅱ號區塊須四段氣藏，由于有效水體較大，水層滲透率高，水體表現較為活躍。

    1) 運用氣水分異理論進行廣安地區氣水分布特征研究，研究表明廣安地區的氣藏仍遵循上氣下水特征，但氣水過渡帶縱向范圍較大。

    2) 通過經驗公式確定地層條件下天然氣水蒸氣含量為0.0521～0.0927m³/10⁴m³，如果生產水氣比大于這個值，氣井很可能產地層水。

    3) 試氣試采分析表明產水量較高的井主要集中在須六段氣藏A區構造北北東部和B區，須四段氣藏部分區域。

    4) 將廣安氣田氣井產水類型分為不產地層水、試氣不產水試采產水、試氣試采均產水3種產水類型，分析了水體活躍不同程度的分布范圍，對于指導該氣田開發具有重要意義。

[1] 蔣裕強，郭貴安，陳輝，等.川中地區上三疊統須家河組二段和四段砂巖優質儲層成因探討[J].油氣地質與采收率，2007，14(1)：18-21.

[2] 徐偉，楊洪志，陳中華.廣安地區須六段氣藏特征及開發策略[J].天然氣工業，2007，27(6)：19-21.

[3] 吳勝和，熊琦華.油氣儲層地質學[M].北京：石油工業出版社，1998：27-59.

[4] 張數球.四川地區含水氣藏開采技術探討[J].石油鉆探技術，1996，27(3)：39-41.

[5] 吳志均，何順利.低滲砂巖氣藏地質特征和開發對策探討[J].鉆采工藝，2004(4)：109-112.

[6] 李曉平，劉啟國.氣井凝析液量研究[J].鉆采工藝，2001，24(6)：35-40.

[7] 唐俊偉，賈愛林，何東博，等.蘇里格低滲強非均質性氣田開發技術對策探討[J].石油勘探與開發，2006(1)：107-110.

　

(本文作者：田冷^1，2 何順利^1，2 劉勝軍³ 蘭朝利^1，2 1.中國石油大學石油工程教育部重點實驗室；2.中國石油大學氣體能源開發技術教育部工程研究中心；3.中國石油西南油氣田公司川中油氣礦)
