燃?xì)夤艿缽椥苑笤O(shè)設計參數的計算

摘 要

摘要：論述了燃?xì)夤艿缽椥苑笤O(shè)的要求，埋地燃?xì)夤艿朗┕D設計中彈性敷設有關參數的計算方法。關鍵詞：彈性敷設；曲率半徑；徑向失穩Calculation of Design Parameters for Flexible
摘要：論述了燃?xì)夤艿缽椥苑笤O(shè)的要求，埋地燃?xì)夤艿朗┕D設計中彈性敷設有關參數的計算方法。
關鍵詞：彈性敷設；曲率半徑；徑向失穩
Calculation of Design Parameters for Flexible Installation of Gas Pipeline
WANG Yu-mei，YAN Hal-peng，ZHANG Shao-ge
Abstract：The requirements for flexible installation of gas pipeline and the calculation methnds of parameters concerning flexible installation in construction design of buried gas pipeline are described.
Key words：flexible installation；curvature radius；radial instability
    管道在外力或自重作用下產生彈性彎曲變形，施工中利用這種變形，改變管道走向或適應高程變化的管道敷設方式叫作彈性敷設。利用彈性敷設可以減少彎頭數量，降低造價。
   在燃?xì)夤艿朗┕D設計中，在平面和立面經常采用彈性敷設的方式。本文僅介紹燃?xì)夤艿揽v向施工圖設計中彈性敷設參數的計算。
1 彈性敷設設計條件
   在燃?xì)夤艿揽v向施工圖設計時，一般要根據測量的各里程地面標高、燃?xì)夤艿涝O(shè)計埋深，繪制出管道敷設縱斷面圖，標注出各樁點對應的管道埋設深度?？v向彈性敷設設計時，前后各樁點地面標高、彈性敷設管道管徑、擬設計埋深及各樁點里程為已知條件，確定彈性敷設起止點及彈性敷設形成的曲線上各節點的設計埋深，是設計中要解決的問題。
2 彈性敷設的要求及相關參數計算
《輸氣管道工程設計規范》(GB 50251—2003)第4.3.14條規定：彈性敷設管道的曲率半徑應滿足管子強度要求，且不得小于鋼管外徑的1000倍。垂直面上彈性敷設管道的曲率半徑尚應大于管道在自重作用下產生的撓度曲線的曲率半徑。該規范中規定的曲率半徑按下式計算：

式中R——管道彈性彎曲曲率半徑，m
    α——管道的轉角，(°)
    D——管道的外徑，cm
    在垂直面上彈性敷設管道曲率半徑要同時滿足大于等于1000D和大于管道在自重作用下產生的撓度曲線的曲率半徑兩個條件。
    在管道縱向施工圖設計時，已知各樁點地面標高、彈性敷設管道管徑、管道擬設計埋深、各樁點里程和彈性敷設相鄰點的管道標高，據已知條件求解彈性敷設曲率半徑、彈性敷設弧形管長、切線長度、彈性敷設管道上任意里程點的標高、埋深等參數。

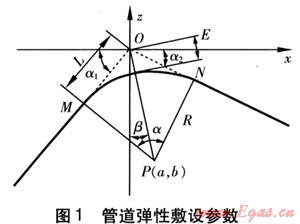

    以過點M、N的切線交點0為坐標原點，以管道敷設方向水平線為x軸，以縱向垂線為z軸，建立坐標系，見圖1。


圖中M——彈性敷設起點
    N——彈性敷設終點
    0——管道彈性彎曲形成圓在點M、N的切線的交點
    P——管道彈性彎曲形成圓的圓心
    R——管道彈性彎曲曲率半徑，m
    α——管道的轉角，(°)
    α1——MO與x軸夾角，(°)
    α2——NO與x軸夾角，(°)
    β——0P與z軸夾角，(°)
    L——MD、N0的長度，m
    E——外矢矩，m
    ① 計算α
    據擬定管道拐點0的埋設深度、地面標高，可求點0的標高，再據鄰近樁點管道標高、里程，通過三角函數可求得α1、α2。
    當OM、ON在x軸同側時：
    α=α1+α2
    當OM、ON在x軸不同側時：
    α=︱α1-α2︱
    ② 確定彈性敷設曲率半徑R
    1000D及式(1)的計算結果中的較大值即為彈性敷設曲率半徑R。
③ 計算切線長度L

④ 計算l

式中l(wèi)——彈性敷設形成的起點M至終點N的弧形管長度，m
⑤ 計算外矢距E

⑥ 計算彈性敷設圓心P的坐標

    ⑦ 建立彈性敷設圓的方程
    (x-a)2+(z-b)2=R2    (2)
    ⑧ 在式(2)中輸入不同的x值，可計算對應平面樁號的彈性敷設管道處的z值，據z值及點O的相對標高，即可求出對應點管道的相對標高。
3 燃?xì)夤艿缽椥苑笤O(shè)設計注意事項
    ① 管道平面和豎向轉向時，在條件允許的情況下，優先采用彈性敷設。
    ② 縱向彈性敷設時，若管道向上彎曲，則應注意計算后的最淺埋深必須大于等于設計最小埋深。
    ③ 縱向彈性敷設時，若管道向下彎曲，則應注意計算后的最大埋深必須小于等于鋼管出現徑向失穩的埋深。
    ④ 平面彈性敷設時，管道彈性敷設不要偏離規劃部門給定的控制界限。
    ⑤ 管道平面和豎向都轉向時，不宜采用彈性敷設。
    ⑥ 當管道采取彈性敷設時，彈性敷設管道與相鄰的反向彈性彎曲管段之間及彈性彎曲管段和人工彎管之間應采用直管段連接，直管段長度不應小于管道外徑，且不應小于500mm。
4 結語
    為減少彎頭數量，在燃?xì)夤艿涝O(shè)計時，應盡量采取彈性敷設方式，從工程建設的源頭——設計階段，盡可能為項目業主降低工程造價，節約建設資金。

(本文作者：王玉梅1 閻海鵬2 張紹革3 1.哈爾濱市燃?xì)夤こ淘O(shè)計研究院 黑龍江哈爾濱 150016；2.中國市政工程華北設計研究院 天津 300074；3.哈爾濱市中慶燃?xì)庥邢挢?zé)任公司 黑龍江哈爾濱 150076)
