工業用戶燃?xì)庥?jì)量設施的互為備用

摘 要

摘要：闡述了氣體渦輪流量計的安裝要求，工業用戶燃?xì)庥?jì)量設施配置需考慮的主要因素，分析了工業用戶燃?xì)庥?jì)量設施的互為備用方案。關鍵詞：工業用戶；燃?xì)庥?jì)量；備用性Mutual Standby o
摘要：闡述了氣體渦輪流量計的安裝要求，工業用戶燃?xì)庥?jì)量設施配置需考慮的主要因素，分析了工業用戶燃?xì)庥?jì)量設施的互為備用方案。
關鍵詞：工業用戶；燃?xì)庥?jì)量；備用性
Mutual Standby of Gas Metering Facilities for Industrial Heat Users
LIU Yi
Abstract：The installation requirement of gas turbine flowmeter and the main factors needing consideration in arrangement of gas metering facilities for industrial heat users al.e elaborated. The mutual standby scheme of gas metering facilities tbr industrial heat USers is analyzed.
Key words：industrial heat user；gas metering；standby
   目前廈門市燃?xì)夤I(yè)用戶選用的燃?xì)饬髁坑?jì)大部分是TRZ系列氣體渦輪流量計，儀表準確度高，重復性好，具有長期穩定性，特別適用于貿易計量，也可作為標準表對氣體流量進行量值傳遞。多年來的應用已充分證明，TRZ型氣體渦輪流量計在氣體流量計量方面具有高準確度和使用可靠的特點，現已在廈門廣泛用于工業企業的燃?xì)庥?jì)量。
1 氣體渦輪流量計的安裝要求
    ① 使用溫度條件：介質溫度為-10～60℃.環境溫度為-20～70℃。
   ② 為盡量減小流量計進口管段處氣體產生的擾動，流量計進口管段要求：當接口為DN 80～150mm時，進口直管段長度≥2倍公稱直徑；當接口為DN 50mm時，進口直管段長度≥5倍公稱直徑。出口管段要求：連接管段要與流量計的管徑保持一致，公稱直徑≤150mm時直管段長度不應小于管子外徑。
   ③ 為保證流量計的使用壽命，流量計前必須安裝過濾器，以過濾掉氣體中的雜質，杜絕機芯由于雜質的存在而不能正常工作。
    ④ 安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。
    ⑤ 流量計外應設置防塵、防雨機殼。
    ⑥ 流量計周?chē)荒苡袕?qiáng)的外磁場干擾及強烈的機械振動。
    ⑦ 流量計應可靠接地，但不得與強電系統共用地線。
2 計量裝置設計需考慮的主要因素
   ① 工業生產班次
   工業生產班次主要是根據工業生產的工藝要求來設定，主要分為3種：一班制(8h生產)，兩班制(16h生產)，三班制(24h生產)。工業生產線一旦進入生產，將連續作業，各種生產設備及能源供應均須在生產時間內保持正常運行，避免出現停電停氣等事故。既要保證產品的產量、質量，又要考慮經濟效益。
   ② 氣體流量計的標定
   為了保證燃?xì)赓Q(mào)易計量的準確性，維護貿易雙方的合法利益，根據我國計量法規的要求，用于貿易結算計量的工作計量量器屬于強制標定的范疇，必須進行周期檢定，并執行國家有關的計量檢定規程或標準，檢定周期一般不超過2年。氣體流量計是在線使用的儀表，一旦離線進行檢定就需停氣，所造成的影響直接關系到送檢用戶的利益。因此對于燃?xì)庥?jì)量設施的配置應考慮備用，避免因流量計送檢而停氣。
   ③ 電子體積修正儀的配備
   根據國家計量檢定的相關規程，貿易結算的計算流量值應是在標況狀態下的流量，需要按照國家計量標準規定的標準條件進行溫度、壓力補償計算，計算出標準狀態下的流量。電子體積修正儀根據氣體的溫度、壓力等參數的模擬量測量值，計算修正系數和壓縮系數，從而計算氣體的標準狀態下的流量，達到貿易結算的要求。
④ 過濾器的清洗
   過濾器在運行一段時間后，濾芯漸漸積塵會增大運行阻力。當壓力損失明顯增大，大于正常范圍時，過濾器可能發生阻塞，須及時拆洗或更換濾芯。用于城鎮燃?xì)獾倪^(guò)濾器，一般半年左右至少清洗一次。為避免停氣清洗，須考慮備用管路。
    ⑤ 燃?xì)夤艿涝O(shè)施的定期維護
    燃?xì)夤?yīng)面對各種不同性質的企業用戶，各個企業用戶都自有一套管理體系。對于燃?xì)庥?jì)量設施的安全性及其定期維護保養、檢修等相關要求，并不是每個用戶都能全面了解，熟悉掌握，落到實處。這就對計量設施的配置提出了更嚴謹更周密的要求。
3 燃?xì)庥?jì)量設施的互為備用

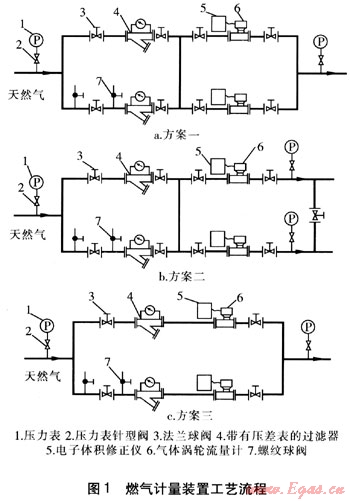

鑒于以上各種因素，既要符合流量計的安裝要求，又要確保計量設施在非正常運行時不停氣，不影響工業生產，燃?xì)庥?jì)量設施的配置必須具有互為備用性。由于工業用氣設備的工作壓力各異，考慮經濟適用及穩定性，廈門市工業用戶大部分采用中壓計量，中壓計量后再分別對各臺用氣設備進行單獨調壓供氣。燃?xì)庥?jì)量裝置工藝流程見圖1。


    方案一：工廠內用氣點多，且較為分散，總用氣量大，渦輪流量汁選型主要是依據總用氣量來決定，1開1備，對各用氣車間進行集中計量，統一管理?？紤]到流量計的標定、過濾器的定期清洗，特別是生產：工藝要求24h不得停氣等因素，計量方案應保證兩路計量，在過濾器、流量計的兩邊接口分別設置閥門，并于相鄰兩閥門之間用一根管段(管徑同兩路計量管道)將兩路管道相連，計量設施由原來的2路變?yōu)?路。任何一路出現故障或任一設備處于檢修狀態，均可關閉前后閥門而不會影響到其余設備的正常運行。
    方案二：此方案適用于用氣量不大。且用氣點相對集中的工業企業，且業主提出分兩路計量，便于核算能耗成本。渦輪流量計的測量范圍既能符合不同用途單個車間用氣量，又能保證總用氣量的上限值。為使計量設施具有互為備用性，通過閥門將計量裝置出口的兩路管道連接。正常運行時，該閥門常閉，流量計進行分路計量。若有一路的流量計出現問題，開啟該閥門，另一路將起到備用作用。
    方案三：個別企業用氣設備的高峰小時用氣量大，但用氣條件要求不高，允許間歇停氣，有時還有淡季、旺季之分。如某些企業的燃?xì)忮仩t僅是起加熱保溫作用，最低溫度保證25℃即能滿足t藝要求，冬季時鍋爐啟動加熱，消耗燃?xì)?，到了夏季，若工業爐內溫度能保持25℃以上，保溫效果好的狀態下，鍋爐可長時間不工作，計量設施也不運行。對于此類工業用戶，計量裝置的互為備用性要求不高，利用設備的無能耗期對計量設施進行必要的檢定維護，通常設計為1開1備型即能滿足備用要求。
4 結語
   計量裝置設計之前，須了解用氣設備的工藝流程及能耗情況，力求做到互為備用又經濟合理。另外，不能忽視必要的巡線檢漏，定期維護，力求將事故消滅于萌芽之中[1]。即使選用再好的設備或增設再多的備用管路，若沒有一套完善科學的管理制度，也難?？紤]周密的計量設施不受外部環境的影響。只有在健全的管理制度下，保障管道設備的安全運行，燃?xì)庥?jì)量設施才能充分發揮其互為備用性，真正做到安全生產，穩定供氣。
