摘要：根據地層巖石可鉆性級值預測鉆井速度、制訂鉆井計劃是科學鉆井的一項重要內容。精確地預測地層可鉆性是實現超深井優質高效鉆井的重要基礎之一，對提高鉆井速度、降低鉆井成本具有十分重要的意義。應用數理統計的方法，依據庫車坳陷山前構造已完鉆井的鉆井、錄井、測井資料，以及室內微鉆頭可鉆性實驗數據統計分析，建立了庫車坳陷山前構造超深井橫向、縱向地層巖石可鉆性剖面，較精確地預測了地層可鉆性級值，滿足了現場鉆井工作的需要。并編制了設計計算軟件，現場應用表明預測值與實測值誤差為5%～8%，具有廣泛的推廣應用價值，對于不同地區、不同構造，應對地層巖石可鉆性剖面進行修正，以獲得最佳的技術經濟效益。
關鍵詞：山前構造超深井；錄井；測井；巖石可鉆性；鉆井成本
1 巖石可鉆性研究方法的應用與評價
近年來，相關人員從多方面對巖石可鉆性進行了大量的研究工作，建立了多種巖石可鉆性預測研究模型及巖石可鉆性與巖石力學特性參數的函數關系模型。常規的研究方法可分為如下3類：
1.1 室內巖心試驗
傳統測定巖石可鉆性的方法是室內巖心試驗，它以大量巖心試驗為基礎，需要在研究的地層范圍內盡可能取全不同構造、不同層位、不同井深、不同巖性、不同地質時代的巖心，在巖石可鉆性測定儀上測定其抗壓強度、壓入硬度、彈性模量、聲波速度等與破碎巖石關系密切的指標。國內外做了大量實驗研究，并據實驗數據建立了一系列巖石可鉆性預測模型。其中以Rollow A.G.在1962年提出的評價牙輪鉆頭巖石可鉆性微型鉆頭鉆進法較完善[1]。
室內微鉆頭鉆進法是對鉆井工程的一種模擬，然而由于微鉆頭在結構和破巖方式上與全尺寸鉆頭有很大不同，而且實驗用巖心為完整巖塊、脫離了地下的復雜應力環境，不能代表整個巖體性質。因此，用微鉆頭鉆進巖石也只是一種有限的模擬、近似測定巖石可鉆性的方法[2]。在缺少巖心的地區，尤其是在井少、井距遠的新探區，要收集大量的有代表性的巖心是不可能的[3～4]，而且采樣費用高，試驗周期長，不能實現快速實時地預測巖石可鉆性來滿足鉆井工程的需要。因此，室內實驗方法受到一定的限制。
1.2 應用測井資料
隨著測井技術的發展，通過測井方法可以獲得巖石的聲波、密度、孔隙度等物理性質，這些地層信息能夠反映巖石在地下的物理特性。國內外研究表明，巖石可鉆性與測井參數之間存在一種必然的聯系，并建立了許多單測井參數、多測井參數的預測巖石可鉆性的數學模型[5]。隨著測井技術的發展和解釋水平的提高，通過測井資料預測地層可鉆性的方法得到廣泛應用。測井資料有較好的連續性，便于建立地層巖石可鉆性連續剖面[6]，對優選鉆頭、提高鉆井效率具有重要的現實意義。利用測井資料預測巖石可鉆性方法簡單易行，費用低，不需要大量巖心，且能建立連續的可鉆性剖面。然而測井資料屬于鉆后測量。也就是說，通過測井方法只能確定已鉆地層的可鉆性，不能對未鉆地層的巖石可鉆性做出實時預測[7]。
1.3 實鉆參數的數理統計法
隨著研究的不斷深入，對巖石可鉆性的研究從常規的室內實驗測定發展到利用測井資料、實鉆參數的數理統計。實鉆參數諸如鉆進進尺、鉆壓、鉆時、轉速、鉆頭水功率等反映了不同地層巖石和技術工藝等多種因素的綜合影響，應用數理統計方法可分析出各種不同的地層實鉆參數與巖石可鉆性的內在的必然聯系，所得的巖石可鉆性指標可以直接用于制定生產指標。
對巖石力學性質和巖石可鉆性研究，國內外石油工作者采用實鉆參數，應用數理統計、模糊數學原理，依據巖石力學性質和可鉆性指標，建立了巖石可鉆性的數學模型，并以此模型進行巖石可鉆性分級，在一定程度上滿足了鉆井工程的需要。但是，由于地層因素仍是影響巖石可鉆性的最主要的客觀因素，現場實鉆參數受很多因素的制約，用該方法表示巖石的可鉆性具有暫時性和局部性[2]。
2 橫向地層可鉆性剖面的建立
在庫車坳陷山前構造深井鉆井中經常要遇到井斜、井漏、井壁失穩、卡鉆、蹩跳鉆、鉆具磨損等井下復雜事故問題，造成鉆井速度慢、周期長、成本高，嚴重制約著庫車地區油氣資源的勘探開發進度。庫車坳陷山前構造地層可鉆性差，研磨性高，鉆速低，給鉆井工程帶來了困難，目前，隨著勘探開發進一步向山前地區發展，提高鉆井速度已成為急需解決的難題。因此，了解山前構造地層橫向地層可鉆性變化規律，建立山前構造橫向地層可鉆性剖面意義重大。庫車地區山前構造鉆井目的層位大部分位于新近系吉迪克組至白堊系。為此筆者統計分析了山前構造地層鉆前、鉆后資料，建立了庫車坳陷山前構造吉迪克組至白堊系地層巖石可鉆性橫向地層巖石可鉆性剖面，為山前構造鉆井決策提供理了論依據。

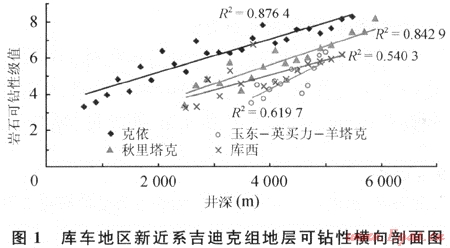

由圖1所示，庫車地區吉迪克組地層可鉆性級值隨埋藏深度增加而增加；從擬合數據來看，克依構造地層可鉆性級值最大，秋里塔克次之，再其次是庫西地區，玉東-英買力-羊塔克(吉迪克組)地層可鉆性最小。從地層可鉆性變化趨勢來看，玉東-英買力-羊塔克地層可鉆性級值增加趨勢最大，其他3個構造區帶相近。克依構造與秋里培克構造區帶回歸相關性很好，庫西地區與玉東-英買力-羊塔克區帶回歸相關性相對要差一些。從可鉆性級值分和來看，庫車地區吉迪克組地層可鉆性級值分布以5～7級為主，大部分屬于中硬地層范疇，地層可鉆性級值為3～5級與7～8級分布較少。

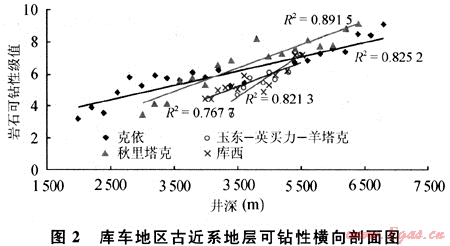

由圖2所示，庫車地區古近系地層可鉆性級值回歸分析趨勢線交叉較為頻繁，變化規律較為復雜，但總的來說是隨埋藏深度增加而有所增加；隨井深的增加，秋里塔克地層可鉆性級值逐漸超過克依構造區帶地層可鉆性級值，而玉東-英買力-羊塔克地層可鉆性級值與庫西地區地層可鉆性級值較為接近，但變化趨勢不同，玉東-英買力-羊塔克地層增加趨勢更為明顯。從可鉆性級值分布來看，庫車工區大部分地層可鉆性級值分布在4～7級。其中，玉東-英買力-羊塔克地層可鉆性級值主要分布在4～6級。數據回歸相關性都較好，超過75%。
由圖3所示，庫車地區白堊系地層可鉆性級值克依構造區帶與秋里塔克構造區帶較大，主要分布在6～9級，屬于難鉆地層，而玉東-英買力-羊塔克地層可鉆性級值主要分布在5～8級；從回歸分析趨勢來看，克依構造與秋里塔克構造增加趨勢相近，玉東-英買力-羊塔克地層與庫西地區增加趨勢相近，但增加趨勢大于前兩者；從擬合數值來看，克依構造地層可鉆性級值最大，秋里塔克次之，再次為庫西地區，玉東-英買力-羊塔克構造區帶最小，只有在井深達到6000m左右，4個構造區帶地層可鉆性級值才較為接近。
總體來看，白堊系地層可鉆性級值隨埋深增加而逐步增大，又由于埋深相對較深，其地層巖石可鉆性較差。
3 縱向地層可鉆性剖面的建立
筆者分構造區塊總結出了整個庫車地區白堊系及其以上地層縱向地層可鉆性變化規律，并對其作了對比分析(見圖4)。以平均地層可鉆性對比來看，玉東-英買力-羊塔克地層可鉆性最小，秋里塔克次之，再次是克依構造，庫西地區平均地層可鉆性最大。從變化趨勢來看，庫西地區地層可鉆性變化較為平緩，其他3個構造區帶地層可鉆性相近。
在古近系到白堊系，庫西地區地層可鉆性地層可鉆性較上部地層變小，與其他3個構造區帶地層可鉆性變化趨勢相反，而其他3個構造區帶地層可鉆性隨井深增加而有所增加。
庫車地區4大構造區帶地層可鉆性級值回歸相關系數都較高，達到0.68以上，數據回歸可靠性較大。
4 現場應用驗證
為驗證統計地層可鉆性剖面的精確性，把烏參1井與卻勒1井吉迪克組至白堊系統計地層可鉆性預測值與其室內實驗微鉆頭可鉆性實測值進行了對比(見表1)。由表1可知，室內實驗測定可鉆性級值較預測值偏小，這是由于室內微鉆頭鉆井法是對鉆井工程的一種模擬，它在結構和破巖方式上與全尺寸鉆頭有很大不同，而且實驗用巖心為完整巖塊、脫離了地下的復雜應力環境，而實驗是在常溫常壓下測定巖心微鉆頭可鉆性。預測值與實測值誤差最大值在16%，一般誤差為5%～8%，在工程誤差可承受范圍之內。由此可見，所建立的地層可鉆性剖面能夠較好地預測庫車坳陷山前構造地層可鉆性分級。
表1 地層可鉆性剖面實測值與預測值對比驗證表
|
地層
|
烏參1井
|
卻勒1井
|
||||
|
實測值
|
預測值
|
相對誤差
|
實測值
|
預測值
|
相對誤差
|
|
|
吉迪克組
|
4.79
|
5.23
|
0.084130019
|
4.32
|
4.55
|
0.0505495
|
|
古近系
|
5.77
|
5.35
|
-0.078504673
|
4.52
|
5.32
|
0.1503759
|
|
白堊系
|
4.09
|
4.87
|
0.160164271
|
5.79
|
6.19
|
0.0646204
|
5 結論
1) 現有巖石可鉆性研究方法主要分為室內實驗、應用測井資料以及實鉆參數數理統計等3類。
2) 建立了庫車坳陷山前構造吉迪克組至白堊系橫向與縱向地層可鉆性剖面，實現了地層可鉆性鉆前預測。
3) 驗證了所建立的統計橫向、縱向地層可鉆性剖面的精確性，達到了滿足指導現場鉆井工作的需要。
4) 所編制的設計計算軟件，簡便實用、成本低廉，具有廣泛的推廣應用價值。對于不同地區、不同構造，應對地層可鉆性剖面進行修正。
參考文獻
[1] 陳平.鉆井與完井工程[M].北京：石油工業出版社，2005.
[2] 李士斌，閆鐵，李瑋.地層巖石可鉆性的分形表示方法[J].石油學報，2006，27(1)：124-127.
[3] 何龍，朱澄清.川西地層可鉆性級值研究[J].鉆采工藝，2006，29(3)：98-99.
[4] 鄒德永，陳永紅.利用聲波時差資料確定巖石可鉆性的研究[J].石油鉆采工藝，1996，18(6)：27-30.
[5] 劉向君，宴建軍，羅平亞，等.利用測井資料評價巖石可鉆性研究[J].天然氣工業，2005，25(7)：69-71.
[6] 孫坤忠.提高鄂西渝東地區鉆井速度的有益探索[J].江漢石油科技，2004，14(3)：36-42.
[7] 薛亞東，高德利.基于人工神經網絡的實鉆地層可鉆性預測[J].石油鉆采工藝，2001，23(1)：26-29.
(本文作者：熊繼有1 蒲克勇1 周健2 1.“油氣藏地質及開發工程”國家重點實驗室 西南石油大學；2.中國石油塔里木油田公司勘探事業部)
