徐深氣田中基性火山巖氣水層測井識別

摘 要

摘要：松遼盆地徐深氣田中基性火山巖儲層巖性復雜，巖石骨架密度變化大，巖性對測井的影響往往超過儲層流體的影響，且?guī)r石蝕變及金屬礦物的存在使得測井電阻率降低，不能反映儲層真實
摘要：松遼盆地徐深氣田中基性火山巖儲層巖性復雜，巖石骨架密度變化大，巖性對測井的影響往往超過儲層流體的影響，且?guī)r石蝕變及金屬礦物的存在使得測井電阻率降低，不能反映儲層真實的流體性質，中基性火山巖氣水層識別難度較酸性火山巖更大。為此，充分利用不同測井信息的優勢，合理選擇對氣敏感、受巖性影響較小的背景值參數，綜合應用雙密度重疊、橫縱波時差比值及核磁測井識別3種流體識別方法，判別中基性火山巖儲層流體性質。通過對研究區18口探井、評價井的處理解釋，經試氣驗證，符合率達92.3%，見到明顯應用效果。
關鍵詞：松遼盆地；徐深氣田；中基性巖；儲集層流體；氣水層識別；測井解釋
    目前已基本形成了一套松遼盆地徐深氣田酸性火山巖儲層的測井評價方法[1～4]。隨著該氣田達深3、達深4等井中基性火山巖儲層試氣獲得高產工業氣流后，對中基性火山巖儲層的研究也逐漸加強。
    中基性火山巖具有高密度、高中子孔隙度的特征，在砂泥巖儲層中常用的中子密度交會識別氣層方法不再適用。且由于中基性火山巖儲層巖性復雜，巖石骨架密度變化大(2.62～2.90g/cm3)，巖性對測井的影響往往超過儲層流體的影響，且?guī)r石蝕變及金屬礦物的存在導致測井電阻率降低，不能反映儲層真實的流體性質。因此，中基性火山巖氣水層識別難度較酸性火山巖更大。對此，筆者提出了雙密度重疊、橫縱波時差比值及核磁測井識別3種流體識別方法，以綜合判別中基性火山巖儲層的流體性質。
1 雙密度重疊法
    雙密度是地層骨架密度(ρma)與地層視骨架密度(ρma1)的簡稱。地層骨架密度[5]是指單位體積巖石的質量?？紫缎缘貙酉喈斢谥旅艿貙又袔r石骨架的一部分被密度小的水、原油或天然氣所代替，地層視骨架密度就是據此特點推導定義的。由于測量的體積密度(ρb)不僅取決于巖石礦物本身，還與巖石孔隙度(φ)及流體飽和度有關，確定體積密度的響應公式為：
    ρb=φρw-φSg(ρw-ρg)+(1-φ)ρma (1)
式中：Sg為含氣飽和度，%；ρw、ρg分別為水密度、氣密度，g/cm3。
    式(1)說明，巖石孔隙中如有天然氣存在會引起地層體積密度減小，地層體積密度減小的程度除了取決于巖石總孔隙度及其含氣飽和度外，還取決于天然氣密度。
    如果把天然氣影響歸并到地層骨架密度中去，即地層視骨架密度，則式(1)有：
    ρb=φρw+(1-φ)ρma1    (2)
則地層視骨架密度為：

    從上式可以看出：地層視骨架密度相當于純水層中計算的地層骨架密度，水層時ρma1等于ρma；當儲層含氣時，由于地層流體密度ρf小于地層水ρw，且受含氣影響ρb也減小，因此利用式(3)計算得到的地層視骨架密度小于地層骨架密度，利用這一特性開展雙密度法識別中基性巖儲層流體性質。
    根據達深3、達深4、徐深13等8口中基性火山巖井41塊取心樣品的分析數據，優選測井參數，選擇自然伽馬(GR)、釷(TH)2條測井曲線與巖心分析骨架密度進行二元回歸得到地層骨架密度曲線計算模型(式4)。由于自然伽馬、釷與儲層中的流體無關，因此構建的地層骨架密度曲線是不受儲層含氣影響的，可作為直觀指示氣層的背景值。
    ρma=2.906585-C1GR+C2TH    (4)
式中：C1、C2分別為回歸系數。
   將式(3)、(4)計算出的2條地層骨架密度曲線重疊，如果ρma1＜ρma，直觀指示的就是含氣層。

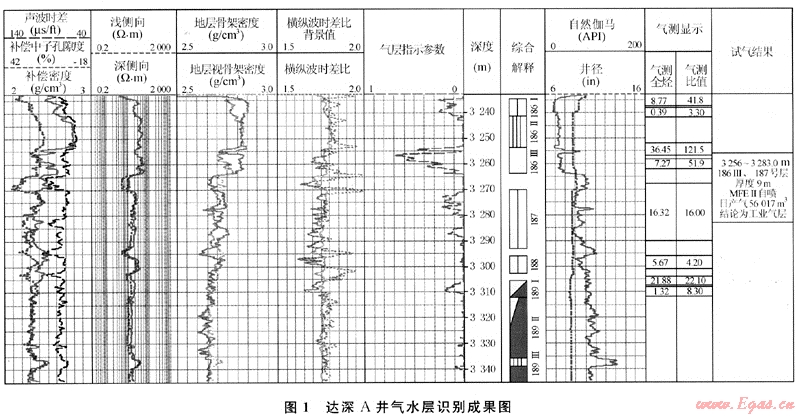

   從達深A井雙密度重疊流體識別方法測井解釋成果圖(圖1)可以看出，186Ⅰ、186Ⅲ、187號層雙密度交會較大，顯示含氣較好，且這3層的氣測全烴、氣測比值也較大，兩者顯示儲層含氣情況一致。186Ⅲ、187號層合試，MFEⅡ自噴，日產氣56017m3，為工業氣層。186Ⅱ號層巖性為玄武巖，從三孔隙度曲線看該層近似接近骨架，測井綜合解釋為干層，雙密度未見交會且接近相等。下部的188、189Ⅰ、189Ⅱ等儲層，雙密度交會值逐漸減小至不交會，氣測顯示較上部儲層與雙密度交會顯示為相同趨勢，即由弱到無。從圖中可以看出，雙密度交會值與氣測顯示、試氣成果具有很好的一致性。

2 橫縱波時差比值法
    理論上當地層含氣時，由于天然氣比液體更容易壓縮，因此含氣巖石的縱波速度一般比含液體巖石的速度低，即縱波時差(△Tc)在氣層處變大；而橫波時差(△Ts)卻變化極小。同時由于地層巖性、物性的變化同樣也可能引起速度的改變，因此單純應用縱波時差去識別天然氣，存在著一定的風險性，但如果通過比較橫波和縱波的速度差異來判別氣層，則要可靠得多。故可據此來進行流體識別。
    應用研究區8口井25層試氣資料及綜合解釋的干層、水層，以測井計算孔隙度為橫坐標，橫縱波時差比為縱坐標編制了中基性火山巖儲層氣水層識別圖版(圖2)。從圖上可以看出，含氣區與非含氣區界線比較明顯，為了能在測井解釋成果圖上直觀顯示儲層是否含氣，根據圖中含氣區與非含氣區的分界線構建一個橫縱波時差背景值(HZB)方程，即：
    HZB=1.8268-0.0045φ    (5)
式中：φ為測井解釋孔隙度，%。


    當橫縱波時差比值小于背景值時，儲層含氣；反之為非氣層。如圖1中，橫縱波時差比背景值、橫縱波時差比即是上述指示氣層的兩個參數。從圖中可以看出該井上氣下水現象較為明顯，橫縱波時差比與背景值的差異也較直觀準確地反映了該井含氣情況。
3 核磁測井識別法
體積密度測井和核磁共振測井均會受其探測范圍內的孔隙流體的影響，當體積密度和核磁測量范圍內地層孔隙含氣時，體積密度測量值偏低，計算的密度孔隙度偏大；而核磁共振由于氣體的含氫量較少和氣體極化時間較短等因素的影響，使得核磁計算的孔隙度降低。另外，體積密度和核磁共振測井其探測深度接近，因此可以利用密度孔隙度和核磁共振測井計算孔隙度兩者的差異進行氣、水層的識別。
    上述方法在酸性火山巖氣水層識別中已經得到廣泛的應用，并且具有較高的識別精度[6～7]。徐深氣田酸性火山巖骨架密度分布范圍較小，在2.59～2.65g/cm3之間，峰值為2.62g/cm3，其密度孔隙度可以用定骨架密度方法采用威利公式求得，應用效果比較明顯。但中基性火山巖巖性復雜、巖石骨架密度變化大(徐深氣田安山巖骨架密度2.72g/cm3，玄武巖骨架密度2.83g/cm3)，如應用定骨架方法計算中基性火山巖密度孔隙度，與核磁計算孔隙度比較用來識別氣水層，效果很差。因此筆者采用變骨架密度法求取密度孔隙度，再與核磁計算孔隙度對比，取得了很好的識別效果。

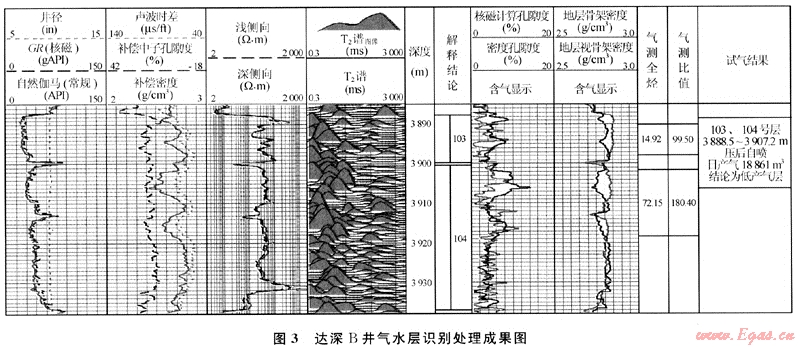

    圖3是達深B井流體識別處理成果圖，巖性為玄武巖。從圖中可以看到，試氣層段應用核磁共振判別法的密度孔隙度與核磁計算孔隙度有明顯幅度差，應用雙密度重疊法也見明顯含氣反映，且錄井氣測比值較大，綜合分析判別該層為氣層。實際試氣結果表明，3888.0～3907.0m井段壓后日產氣18851m3，與測井識別結果一致。


4 應用效果及認識
    中基性火山巖儲層氣水層識別是一項較為困難的工作，僅靠單一識別方法在實際工作中存在一定的局限性。為避免在測井解釋中出現的氣層誤判、漏判現象，綜合以上3種方法，應用綜合概率法，制定了一個氣層指示參數，氣層指示參數越大，表明該井段含氣性更好。如圖1達深A井氣層指示參數曲線最高的186Ⅲ號層，其對應的錄井氣測比值也是最高的，氣測比值達到121.5；而氣層指示參數曲線為零或為不連續的零星小段處，錄井均未見氣測顯示，綜合解釋為干層或水層，說明氣層指示參數曲線與含氣性一致性較好。
    通過對研究區18口探井、評價井的中基性火山巖儲層處理解釋，經試氣驗證符合率達92.3%，較好地滿足了勘探開發生產的需要，見到明顯應用效果。
參考文獻
[1] 馮志強，王玉華，雷茂盛，等.松遼盆地深層火山巖氣藏勘探技術與進展[J].天然氣工業，2007，27(8)：9-12.
[2] 趙杰，雷茂盛，楊興旺，等.火山巖地層測井評價新技術[J].大慶石油地質與開發，2007，26(6)：134-137.
[3] 鄭建東，楊學峰，朱建華，等.徐深氣田火山巖儲層氣水層識別方法研究[J].測井技術，2006，30(6)：516-518.
[4] 舒萍，紀學雁，丁日新，等.徐深氣田火山巖儲層的裂縫特征研究[J].大慶石油地質與開發，2008，27(1)：13-17.
[5] 李紹虎，吳沖龍，毛小平，等.一個新的地層骨架密度計算公式[J].石油實驗地質，1999，21(4)：369-371.
[6] 朱建華，王曉艷.核磁測井識別火山巖氣層應用研究[J].國外測井技術，2007，22(4)：7-9.
[7] 丁紹卿，郭和坤，劉衛，等.核磁共振巖樣分析技術在儲層評價中的應用[J].大慶石油地質與開發，2006，25(6)：22-26.

(本文作者：鄭建東 盧艷 朱建華 中國石油大慶油田有限責任公司勘探開發研究院)
