燃?xì)獠膳療崴疇t全自動測試系統研發

摘 要

摘要：介紹了燃?xì)獠膳療崴疇t標準的要求，論述了燃?xì)獠膳療崴疇t全自動測試系統的軟硬件設計。關鍵詞：燃?xì)獠膳療崴疇t；測試系統；自動采集；數據處理 Study on Fully Automatic Test S
摘要：介紹了燃?xì)獠膳療崴疇t標準的要求，論述了燃?xì)獠膳療崴疇t全自動測試系統的軟硬件設計。
關鍵詞：燃?xì)獠膳療崴疇t；測試系統；自動采集；數據處理
Study on Fully Automatic Test System for Gas-fired Heating and Hot Water Combi-boiler
    GAO Shuo，YANG Li-jie，HU Yu，HE Gui-long，SONG Huan-chen
Abstract：The requirements in the standard for gas-fired heating and hot water combi-boiler are introduced. The design of software and hardware of fully automatic test system for gas-fired heating and hot water combi-boiler is discussed.
Key words：gas-fired heating and hot water combi-boiler；test system；automatic sampling；data processing
    燃?xì)獠膳療崴疇t在中國的發展是從20世紀90年代末開始的，隨著國內供暖市場快速發展，國外主要品牌進入中國市場，國內的生產企業也不斷增多，燃?xì)獠膳療崴疇t已成為繼燃?xì)庠罹?、燃?xì)鉄崴髦蟮牡谌笕季弋a(chǎn)品。在標準方面，開始階段國內市場沒有相應的產品標準和市場準入制度，僅執行《家用燃?xì)饪焖贌崴鳌稧B 6932—2001的相關規定。2006年3月發布了CJ/T 228—2006《燃?xì)獠膳療崴疇t》行業標準，《燃?xì)獠膳療崴疇t》國家標準的報批稿已通過國家標準化管理委員會審查，將于2010年執行。在《燃?xì)獠膳療崴疇t》國家標準的報批稿中，部分測試項目需要連續測量10 rain內供暖水的水溫變化，靠人工記錄的方法已不能滿足標準要求；此外，還嚴格規定了測試臺的熱損失。因此，在產品標準不斷提高要求的情況下，迫切需要開發一套能夠適應產品標準要求、高精度的燃?xì)獠膳療崴疇t檢測設備，更好地為燃?xì)獠膳療崴疇t產品質量把關。
1 方案設計

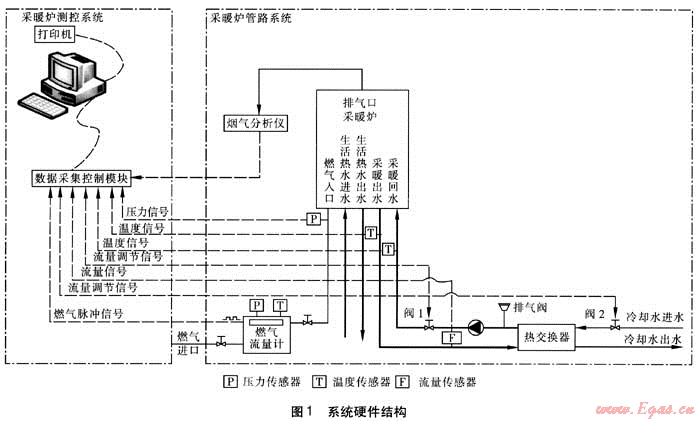

    目前市場上的燃?xì)獠膳療崴疇t熱輸入為18～70kW，氣源包括天然氣、液化石油氣、人工煤氣。燃?xì)獠膳療崴疇t熱輸入跨度大，氣源種類多，這就要求自動測試系統適用范圍廣。產品標準的多個試驗項目對試驗時的供回水溫度、熱輸入都有嚴格規定，如GB 20665—2006《家用燃?xì)饪焖贌崴骱腿細獠膳療崴疇t能效限定值及能效等級》規定：熱水額定熱負荷時溫升為(40±1)℃，50%及以下額定熱負荷時溫升為(30±1)℃；供暖額定熱負荷時供暖出水溫度為(80±2)℃，供暖回水溫度應比供暖出水溫度低(20±1) ℃；50%及以下額定熱負荷時供暖出水溫度為(65±2)℃，供暖回水溫度應比供暖出水溫度低(15±1)℃。又如《燃?xì)獠膳療崴疇t》國家標準的報批稿中部分負荷熱效率間接方法測試試驗要求：將燃具調節到允許的最小熱輸入狀態，使出水溫度保持在(55±2)℃，回水溫度保持在(45±1)℃?？梢钥闯觯瑯?biāo)準中對供回水溫度和供回水溫差都有詳細規定。如果測試系統根據產品的設計參數能夠計算出各個試驗項目時對應的供水流量、冷卻水流量、燃?xì)鈮毫Φ葏?shù)，在調節的時候?qū)?jié)省大量的時間和能源?；谝陨峡紤]，在設計中測試系統裝有多個板式換熱器和燃?xì)饬髁坑嫞瑵M足不同負荷和不同氣源的需要；軟件設計中加入理論計算功能，通過燃具的設計參數和公式計算出試驗時的各種參數；數據采集方面對溫度、流量等試驗過程中的關鍵參數進行實時曲線顯示，幫助檢測人員更好地控制試驗過程，并對最終的測量數據進行自動計算、存儲，生成報告。系統硬件結構見圖1。圖1中，左側點劃線內為測控系統，右側點劃線內為管路系統。虛線表示電路，細實線表示氣路，粗實線表示水路。

    整個測試系統由供暖水系統、冷卻水系統、生活熱水系統、燃?xì)庀到y(tǒng)、數據采集系統組成?，F(xiàn)以測量供暖熱效率為例，說明本檢測系統的操作過程。供暖水系統通過板式換熱器和冷卻水系統進行水-水換熱。調節供暖水系統的調節閥控制供回水溫度差達到20℃，調節冷卻水系統的調節閥2控制供暖回水溫度。供暖水流量qV由電磁流量計測量，在最靠近供暖出水口和供暖回水口的位置安裝溫度傳感器測量出水溫度θ1和回水溫度θ2，通過燃?xì)饬髁坑嫓y量消耗燃?xì)獾捏w積V數據采集系統通過安裝有檢測軟件的計算機經數據采集控制模塊，實時監測供暖出回水溫度與流量、燃?xì)庀牧康葦?shù)據。待系統運行穩定后，采集數據，根據公式計算采暖爐熱效率，公式為：

式中η——采暖熱效率，%
m——修正后實測出熱水量，kg
θ1——供暖出水溫度，℃
θ2——供暖回水溫度，℃
Q——對應平均出水溫度下的測試裝置熱損失，kJ
V——基準狀態(15℃、101.3kPa)下燃?xì)庀牧浚琺3
 QL——燃?xì)庠诨鶞?zhǔn)狀態下的低熱值，kJ/m3
qV——供暖水流量，m3/s
ρ——供暖水密度，kg/m3
f——測量時間，
根據公式(1)、(2)計算出熱效率并將最終測試數據存儲、生成報告。
2 系統硬件及軟件設計
   ① 硬件設計
   該系統硬件包括水路、氣路和電路。在管路系統設計中，水路的設計是非常重要的。由于這套系統適應燃?xì)獠膳療崴疇t的熱輸入跨度大、氣源種類多、檢測標準多，要完成的試驗項目多，測量點也比較多，并且為了節省測量儀器，所以管路必然比較復雜，容易產生氣阻和阻力大的問題。所謂氣阻就是指在供暖系統中有空氣，阻力大的原因有氣阻、管路太長、水流向頻繁改變等等。這兩者都可能使得系統供暖水循環不暢，或者試驗條件達不到標準的要求。因此，在管路的適當位置設置循環水泵，并在合適的位置安裝排氣閥，可以在氣阻的情況下將氣體排出循環系統外，增加了系統的靈活性。此外，水路系統可以實現手動操作與自動操作的切換，使系統同時滿足手動操作和自動操作的需求。氣路設計主要實現不同氣源、不同負荷下燃?xì)夤艿篮土髁坑嫷那袚Q。

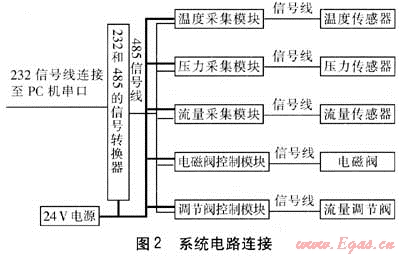

    電路設計要根據測試系統中所選用的儀器儀表來進行。溫度測量采用德國原產溫度傳感器與變送器，Pt100精度等級1/3B，4線制；溫度測量范圍為0～150℃，具有響應時間短、測量精度高等特點，輸出信號4～20mA。流量測量采用德國原產ProcessMaster系列電磁流量計、五點標定后精度為0.2%。電磁流量計根據法拉第電磁感應定律設計，流量正比于介質流速和磁通密度，以及電極間的距離。電壓信號用變送器轉換成標準信號，方便數據采集，而且電磁流量計無節流部件，壓力損失小，減少能耗，只與被測流體的平均速度有關，測量范圍寬。只需經水標定后即可測量其他介質，無須修正，相比于浮子流量計精度大大提高。壓力測量采用德國原產壓力傳感器，測壓范圍為0～3MPa，精度為0.15%，輸出標準電流信號。燃?xì)庀牧繙y量采用日本品川濕式氣體流量計，既可以通過流量計的機械表盤讀取燃?xì)庀牧?，也可以通過其發出的電信號經過處理后得到燃?xì)庀牧?。燃?xì)鈮毫y量用壓力表量程為0～5kPa，輸出相應的電信號進行數據采集。流量調節閥選用電動調節閥，進行遠程控制。煙氣分析儀采用多組分煙氣分析儀，各組分都有對應的電信號輸出。數據采集模塊選用ADAM系列模塊對各參數進行高精度采集與控制。系統電路連接見圖2。

    系統測控部分設計中，主要采用計算機和各種數據采集模塊相互配合，實現數據的采集、處理和控制。所選用的ADAM系列數據采集模塊是一種傳感器到計算機的智能接口模塊，該系列模塊具有內置的微處理器，可以獨立提供智能信號處理、模擬量I/O、數字量I/O和RS-485通信等功能[1]，可掛接在RS-485總線上被連接到任何一種計算機或終端上。在模塊與主機間的通信中使用了ASCII格式命令，從而可方便地使用任何一種高級語言對其進行編程。模塊可提供多種功能，如對信號的濾波、對輸入信號放大倍數的調整、A/D和D/A變換、數據比較以及數據通信等。信號采集模塊將采集到的信號轉換成485信號，信號轉換器再將485信號轉換成232信號，計算機通過串行通信的方式與各模塊實現通信。
   ② 軟件設計
   軟件設計方面，該系統是一個實時監測控制系統，要求軟件具有實時、可靠、靈活的特點。實時是指計算機能及時處理從被控對象送來的消息，并輸出相應的控制信息到被控對象?？煽渴侵笐?yīng)用程序中沒有隱藏的錯誤，如溢出、偏差值反號、程序錯誤分支、內存單元被沖以及死循環等。這就需要在實際系統或模擬系統上進行充分調試。靈活就是指在整個程序結構不作變化的情況下，能對應用程序方便地做出補充或修改。
    軟件設計采用VB.net編程工具，由于此系統涉及的試驗眾多，所以將每個試驗以模塊化的方法分別對其編程，每個試驗都有其單獨的操作界面，不至于由于試驗眾多而顯得界面凌亂復雜，最后將這些試驗?zāi)K顯示于一個綜合的界面上，采用彈出窗口的方式設計。報表打印部分是根據各個試驗檢測的結果，訪問數據庫，打印出最后的檢測報告。

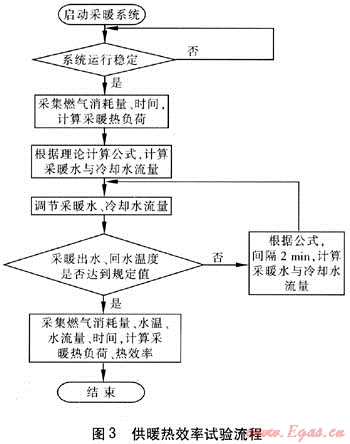

    為了進一步說明系統軟件設計過程，下面以供暖性能試驗中的供暖熱效率試驗為例加以詳細闡述。該試驗過程需要采集的數據有供暖出水溫度、供暖回水溫度、供暖水流量、燃?xì)庀牧?、時間等，要控制冷卻水流量、供暖水流量。試驗控制流程見圖3。

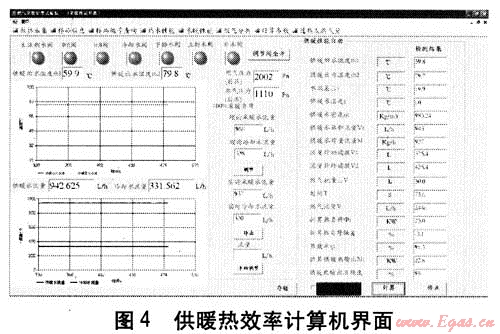

   從圖3可以看出，試驗基本上都是順序進行的，整個試驗過程都在計算機的監控之下。其中，所有的判斷都是依據計算機采集各傳感器的數據來進行的，而控制則是通過采集控制模塊輸出模擬量來完成對閥門的調節。程序界面見圖4。

    從圖4可以看出，在試驗進行中，工作人員可以根據界面曲線圖了解試驗中各參數變化過程。在數據采集方面，軟件實現了每100ms采集一次水溫和水流量的數據，并對其進行實時曲線顯示，根據實測數據進行坐標自動變換、數據庫存儲，并對最后的測量結果求取平均值。相比人工操作時只讀取某一時刻數值，本系統測試數據更準確，提高了檢測精度。
3 結論
   燃?xì)獠膳療崴疇t全自動測試系統在選用高精度檢測儀表的同時，軟件設計上達到較高程度的自動化。通過公式計算出各個試驗項目對應的供暖水流量、冷卻水流量、燃?xì)鈮毫Φ葏?shù)，在調節時將會節省大量的時間和能源。對檢測過程參數進行高頻率采樣并取平均值的方式進行數據處理，提高了檢測的精度，實現對檢測過程中水溫及水流量等重要參數進行高精度實時曲線顯示，幫助檢測人員更好地了解和掌握試驗過程中參數的變化，并對曲線圖進行自動存儲，完成人工操作無法實現的功能?？梢宰詣由稍囼炗涗洷恚∪チ巳斯ぬ顚懺囼炗涗浀姆爆嵐ぷ?，提高了工作效率。
    此外，燃?xì)獠膳療崴疇t全自動測試系統有廣泛適用性，可同時滿足的GB 6932—2001《家用燃?xì)饪焖贌崴鳌?、GB 20665—2006《家用燃?xì)饪焖贌崴骱腿細獠膳療崴疇t能效限定值及能效等級》、CJ/T228—2006《燃?xì)獠膳療崴疇t》、EN 483:1999《集中燃?xì)獠膳仩t額定熱輸入小于等于70kW的C型爐》和《燃?xì)獠膳療崴疇t》國家標準的報批稿要求。
參考文獻：
[1] 楊麗杰，王啟，劉彤，等.燃?xì)庠罹邫z測自動控制系統的研究[J].煤氣與熱力，2007，27(6)：37-39.

(本文作者：高碩1 楊麗杰1 胡宇1 何貴龍1 宋煥臣2 1.中國市政工程華北設計研究總院 天津 300074；2.日照杉浦熱能有限公司 山東日照 276800)
