電伴熱技術在北方架空燃?xì)夤艿赖膽?yīng)用

摘 要

摘要：比較了北方地區架空燃?xì)夤艿赖?種伴熱方式，介紹了電熱帶及電伴熱的工程應用。關鍵詞：架空燃?xì)夤艿?；電伴熱；電熱帶；保溫Application of Elcetric Tracing Technology to North
摘要：比較了北方地區架空燃?xì)夤艿赖?種伴熱方式，介紹了電熱帶及電伴熱的工程應用。
關鍵詞：架空燃?xì)夤艿?；電伴熱；電熱帶；保?/span>
Application of Elcetric Tracing Technology to Northern Overhead Gas Pipeline
LI Lian-xing，LIU Qiang
Abstract：The three kinds of tracing modes of overhead gas pipeline in the northern region are compared，and the engineering applications of ribbon heater and electric tracing are introduced.
Key words：overhead gas pipeline；electric tracing；ribbon heater；thermal insulation
   隨著管道燃?xì)獾闹饾u普及，在我國北方地區，由于受地形、房屋建筑結構等條件的制約，部分庭院燃?xì)夤艿啦荒苈竦胤笤O(shè)。而北方地區的城市氣源主要以人工煤氣、液化石油氣、液化石油氣混空氣等濕燃?xì)鉃橹?，在冬季，庭院燃?xì)夤艿烂鞴芊笤O(shè)，導致管道內的濕燃?xì)饨Y(jié)露結冰，不僅影響管道的輸送能力，還存在很大的安全隱患。燃?xì)夤艿辣旧硎遣痪邆浒l(fā)熱能力的，單純的保溫不能解決以上問題。要解決濕燃?xì)獾慕Y(jié)露結冰問題，就需要對架空的燃?xì)夤艿雷霭闊峒氨靥幚怼?/span>
1 伴熱方式
   ① 3種伴熱方式的比較
   目前，管道的伴熱方式有電伴熱、蒸汽伴熱、熱水夾套管伴熱3種。蒸汽伴熱和熱水夾套管伴熱因受熱源的影響和制約較大，不適用于小區庭院燃?xì)夤艿腊闊帷６姲闊釤嵩捶奖沆`活，熱效率可達80%～90%，是熱效率最高的一種熱保護方式，具有運行可靠、不需經常維修等優點，適用于小區庭院燃?xì)夤艿腊闊帷ｋ姲闊崾侵赣秒娔苎a(bǔ)充被伴熱物體在使用過程中的熱損失，使其溫度維持在一定的范圍內。在石油天然氣行業中，電伴熱不用于提高介質的溫度，主要用于防凍、防凝和工藝保溫[1]。目前已經有很多企業生產了防爆的電熱帶，這為燃?xì)夤艿啦捎秒姲闊崽峁┝擞欣麠l件。
    ② 電熱帶[1]
    電伴熱系統主要由電源、電熱帶、溫控器(恒功率式電熱帶)或恒溫器(變功率式電熱帶)以及接線盒、二通、三通等構件組成。其中電熱帶是發熱部件，按其作用方式可分為恒功率式電熱帶和變功率式電熱帶。
   a. 恒功率式電熱帶
   恒功率式電熱帶又稱并聯式電熱帶，通電后以恒定的功率發熱，并不隨環境溫度的改變而變化。
   b. 變功率式電熱帶
   變功率式電熱帶又稱自限式電熱帶。變功率是指電熱帶的輸出功率隨被伴熱介質溫度的升高而減小，反之則增加。
    恒功率式電熱帶的啟停由溫控器控制，變功率式電熱帶由具有自動控制功能的導電塑料調節功率；恒功率式電熱帶不宜交叉，以防止局部產生高溫，變功率式電熱帶可以交叉；恒功率式電熱帶對復雜管道的適應性不及變功率式電熱帶。
2 電伴熱的工程應用[2]

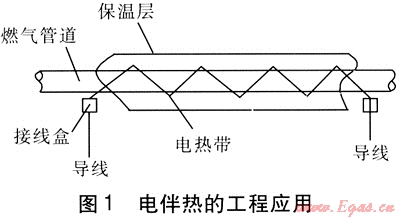

    沈陽市蘇家屯地區以液化石油氣混空氣作為氣源，其部分庭院燃?xì)夤艿朗芊课萁ㄖY(jié)構的限制，不得不采用沿外墻架空敷設的方式。現以蘇家屯地區站前住宅小區庭院燃?xì)夤艿兰芸辗笤O(shè)電伴熱為例，對電伴熱的工程應用加以闡述。本工程選用變功率式電熱帶，電伴熱的工程應用見圖1。


   ① 計算參數
   a. 氣源狀況
   氣源種類：液化石油氣混空氣，液化石油氣的體積分?jǐn)?shù)為40%
   氣源露點：-13℃
   氣體密度：1.84kg/m3[3]
   b. 外界環境
   室外極端最低溫度：-34℃
   c. 管道
   管道外徑：76mm
   管道長度：80m
   管道保溫層外徑：136mm
   ② 保溫
   管道保溫材料選用聚氨酯發泡，參照熱力管道保溫經驗值，保溫層厚度選30mm。
   ③ 伴熱計算
   a. 電熱帶耗熱量的計算
    Ф=Ф1+Ф2=qmcp(t2-t1)+Klq    (1)
式中Ф——電熱帶的耗熱量，W
    Ф1——燃?xì)馍郎氐暮臒崃?，W
    Ф2——被電熱帶加熱管道的散熱量，W
    qm——燃?xì)獾馁|(zhì)量流量，kg/s
    cp——燃?xì)獾谋榷▔簾崛荩琂/(kg·K)
    t2——燃?xì)獾慕K端溫度，℃
    t1——燃?xì)獾氖级藴囟?，?/span>
    K——補償系數，一般取1.3～1.5
    l——被電熱帶加熱管道的長度，m
    q——被電熱帶加熱管道的單位長度的散熱量，W/m
忽略管道的導熱熱阻、燃?xì)馀c管道內表面對流換熱的熱阻，得到公式(2)[4]。

式中tf——管內燃?xì)獾臏囟?，?/span>
    ta——周圍空氣的溫度，℃
    A——保溫材料的熱導率，W/(m·K)
    D1——管道保溫層外徑，m
    D0——管道外徑，m
    α1——保溫層表面與周圍空氣間的表面?zhèn)鳠嵯禂?shù)，W/(m2·K)
    當僅維持燃?xì)夂凸艿罍囟炔蛔儠r(shí)，只需計算管道的單位長度散熱量q。本工程中tf=5℃，ta=-34℃，D1=0.136m，D0=0.076m，λ=0.033W/(m·K)，α1=28W/(m2·K)，l=80m，根據公式(1)和(2)得q=13.5W/m，Ф=1404W。
b. 電熱帶功率的計算

式中P——電熱帶的功率，W
    η——電熱帶效率，取0.85
    本工程中P=1652W。
c. 電熱帶纏繞螺距的計算

式中d——纏繞螺距，m
    L——電熱帶長度，m
    本工程中單位長度電熱帶的功率為10W，則L=165.2m，d=0.24m。
   ④ 外管保護
   為了防止管道保溫及伴熱遭到破壞，管道保溫層外加鋁皮或鐵皮保護。
3 結語
在沈陽市蘇家屯地區有部分住宅樓庭院管道采用電伴熱方式進行伴熱保溫，已經進行了3個冬季的正常供氣，電伴熱裝置簡單、發熱均勻、溫度準確、反應快捷，具有防爆、防火及全天候工作性能，使用壽命長，不污染環境[5]，能很好地解決北方地區架空燃?xì)夤艿赖姆纼鰡?wèn)題，并大大提高燃?xì)夤艿赖妮斔湍芰凸獾陌踩浴?/span>
參考文獻：
[1] 劉春陽.電伴熱原理及其一般用法[J].中國海上油氣(工程)，1998,10(6)：14-17.
[2] 化學工業部化工工藝配管設計技術中心站.化工管道手冊(下冊)[M].北京：化學工業出版社，1986.
[3] 段常貴.燃?xì)廨斉?第3版)[M].北京：中國建筑工業出版社，1998.
[4] 章熙民，任澤霈，梅飛鳴，等.傳熱學(第3版)[M]. 北京：中國建筑工業出版社，1990.
[5] 時衛玲.電伴熱技術在輸油管道上的應用[J].石油化工自動化，2000，(4)：82-83.

(本文作者：李連星 劉強 建設部沈陽煤氣熱力研究設計院 遼寧沈陽 110026)
