東北地區CNG壓縮機冷卻方式的選擇

摘 要

根據東北地區環境條件，提出CNG加氣站運行對CNG壓縮機冷卻系統的要求，分析了適合該地區環境條件的CNG壓縮機的冷卻方式，提出了優選方案。
摘要：根據東北地區環境條件，提出CNG加氣站運行對CNG壓縮機冷卻系統的要求，分析了適合該地區環境條件的CNG壓縮機的冷卻方式，提出了優選方案。
關鍵詞：CNG壓縮機；壓縮機冷卻方式；水冷式；風冷式；混冷式
Selection of CNG Compressor Cooling-down Method in Northeast of China
WANG Zhifeng，SHEN Xiaojun，YU Yinglian
Abstract：According to the environmental conditions in northeast of China.the requirements for CNG compressor cooling system in operation of CNG filling station are put forward.The CNG compressor cooling-down method suitable for the environmental conditions of this region is analyzed，and the optimization scheme is proposed.
Key words：CNG compressor；compressor cooling-down method；water-cooled； air-cooled；mixture cooled
1 概述
   壓縮天然氣(CNG)作為汽車燃料，具有經濟性、環保性等優點。大力推廣CNG汽車，能顯著減少城市污染，對保護環境、改善能源結構有重要意義。因此，在國家大力提倡綠色能源的背景下，積極挖掘天然氣能源潛力，廣泛應用于汽車領域，減少汽車對汽油的依賴，是我國能源替代戰略的一個重要發展方向。
    隨著我國東北天然氣田的開發和投入使用，CNG技術在東北地區的應用更加廣泛，在吉林、遼寧、黑龍江等地陸續建成汽車加氣站，但加氣站能力已不能滿足市場的需求，需要增加CNG加氣站的數量及對原加氣站擴容。尤其對CNG加氣站的關鍵設備——天然氣壓縮機如何冷卻、如何適應嚴寒、缺水地區提出了更高要求。因此，在選擇CNG壓縮機時必須在技術上充分保證壓縮機能夠滿足惡劣運行條件的要求，能夠持久、安全、可靠地運行[1～2]。
    本文結合近年來CNG加氣站運行管理經驗[3]，就東北地區CNG壓縮機冷卻系統的方案進行對比分析，提出優選方案。
2 東北高寒地區環境條件
    東北地區屬大陸性季風型氣候。自南向北跨暖溫帶、中溫帶與寒溫帶。年極端最高氣溫為43.2℃，年極端最低氣溫為-40.5℃，冬季平均氣溫為-20℃。最冷月平均最低氣溫較低，東北西部天然氣田地區風沙揚塵較大、缺水嚴重。
3 對壓縮機冷卻系統的要求
    天然氣壓縮機在運轉期間，天然氣經壓縮后，壓力升高，氣體溫度升高，氣缸和填料的工作表面溫度升高，機身潤滑油溫度也隨之升高。因此，在壓縮機運轉時，需要進行級間、終級、氣缸、填料、潤滑油等的冷卻。
    依據高寒地區工況特點，對冷卻系統的總體要求如下：
    ① 必須滿足工藝設計中對各級間冷卻與終級冷卻的溫度要求，壓縮機終級排氣溫度不得比環境溫度高15℃，且低于45℃。
    ② 滿足潤滑油冷卻散熱的要求。
    ③ 壓縮機停機后，冷卻介質要求防凍。
    ④ 總傳熱系數高，使冷卻器結構尺寸小、重量輕。
   ⑤ 流動阻力小。
   ⑥ 系統應簡單可靠，便于清洗維修。
4 設備選擇對策
    鑒于高寒地區工況特點及對設備的要求，壓縮機的冷卻方式有風冷式、水冷式和水風混合冷卻式等3種。
4.1 風冷式壓縮機特點

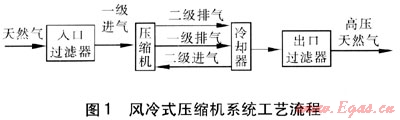

風冷式壓縮機的壓縮天然氣采用冷卻器強制風冷，氣缸與填料采用自然冷卻，潤滑油在管路中閉式循環，高溫油管路采用強制風冷。風冷式壓縮機比較適用于寒冷地區及缺水地區。風冷式壓縮機系統工藝流程見圖1。


   ① 氣體的冷卻
   根據氣體流動傳熱原理，使增壓后的高溫天然氣在不銹鋼翅片管冷卻器內流動，風機產生的冷卻空氣則垂直于換熱管束流過，將天然氣的熱量帶走，達到強制冷卻的目的。
    天然氣冷卻器采用高翅片以達到高效換熱效果，按照使用地的環境條件設計，可以在當?shù)氐臍夂驐l件下有效地工作，保證壓縮機終級氣體排氣溫度符合要求。
    天然氣從入口過濾器進入壓縮機，增壓后通過一級排氣管進入冷卻器內部翅片管中，與冷卻器內風機垂直方向吹來的冷空氣進行換熱，被冷卻的壓縮氣通過二級進氣管再次進入壓縮機，經過二次增壓達到25MPa的天然氣通過二級排氣管再次進入冷卻器中進行換熱，被空氣冷卻后的高壓天然氣進入出口過濾器，進入下一步工序。
   ② 機身潤滑油冷卻
   壓縮機運轉時，為了使?jié)櫥筒恢乱驕囟冗^高引起性能變化，同時使運動部位散熱降溫，潤滑油也必須進行冷卻。
    壓縮機潤滑油的冷卻一般采用專門的列管式冷卻器進行冷卻。冷卻油管環繞風扇進行循環強制冷卻，控制油溫在規定范圍內。
4.2 水冷式壓縮機特點

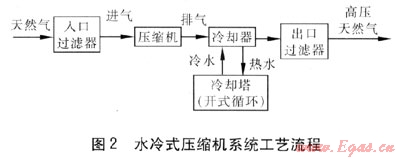

    壓縮天然氣、氣缸與填料水套和潤滑油采用開式循環水冷卻。冷卻循環水因冷卻氣體、氣缸與填料水套、潤滑油而升溫后，再送至冷卻塔在環境空氣中冷卻降溫，然后再通過水泵進行循環使用。水冷式壓縮機系統工藝流程見圖2。


    天然氣從入口過濾器進入壓縮機，增壓后的氣體進入冷卻器列管中，與列管周圍的冷水進行換熱，冷水吸收氣體放出的熱量變成熱水并循環至冷卻塔，熱水在冷卻塔上噴淋暴露在空氣中冷卻。根據水溫指標，控制風扇的開啟，達到冷卻的目的。氣缸、填料、潤滑油的熱量均被循環水帶到冷卻塔與空氣換熱。被冷卻的高壓天然氣進入出口過濾器，進入下一步工序。
    水冷式冷卻系統的缺點是：由于冷卻循環水必須在環境空氣中降溫，不僅水質不容易控制，而且還需定期補充水，水泵、冷卻塔中的風扇也要消耗一定電能。
    采用水冷式冷卻系統方案還應注意以下問題：
    ① 在冬天使用應注意防凍問題。高寒地域冬季氣溫大部分時間在0℃以下，防凍問題應引起足夠重視。11月份氣溫降低時，需適時將軟化水更替為防凍液。防凍液一般由基礎液和添加劑組成，基礎液主要是乙二醇和水，添加劑主要是染色劑等。純乙二醇凝固點為-12.5℃左右，沸點為198℃左右，隨著水的加入，它的凝固點不斷降低，當達到乙二醇質量分?jǐn)?shù)為70%時，其凝固點可達-68℃。市場上一些劣質防凍液基本是采用甲醇和乙醇勾兌，其沸點只有80℃左右，如果夏季仍然使用，會影響換熱效果。
    防凍液的選擇一般是要求其凝固點比當?shù)貧鉁氐?0℃左右。東北寒冷地區一般選擇凝固點低于-45℃的防凍液。
    壓縮機停機時間不宜過長，在特別寒冷的天氣里，需要開啟循環泵，以保證防凍液的流動性。并定期巡檢機器內防凍液加熱器工作狀況，防止加熱器失靈，或因氣溫驟降而影響設備正常運轉。
    ② 選擇合理的冷卻器結構型式，提高冷卻器換熱效果，盡可能使冷卻器結構尺寸小、重量輕。
   ③ 避免腐蝕、結垢，便于清洗。循環冷卻水一般雖采用電子除垢器或鈉離子交換軟化法進行處理，但效果不佳。循環冷卻水的水質受各種因素的綜合影響，如濁度較高、懸浮物含量高、硬度較高，甚至含油，菌藻滋生嚴重。冷卻水的循環使用，給冷卻器帶來腐蝕、結垢問題[4]，尤其是管間環隙結垢相當嚴重，甚至被堵死，或者腐蝕嚴重，水氣泄漏，導致冷卻效果降低，從而使排氣溫度過高，對壓縮機的安全、穩定、長期運行構成較大危害。冷卻器中換熱管一旦結垢，采用抽出后人工清除的辦法極難處理。如果換熱管采用不銹鋼材質，可便于進行定期化學清洗除垢。
4.3 混冷式壓縮機特點

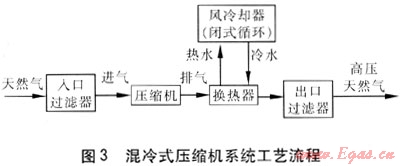

    水風混合冷卻式(以下簡稱混冷式)壓縮機的各級排氣后的氣體、機身潤滑油等的冷卻采用閉式循環水冷卻。閉式循環是指循環水始終處于密閉系統內，循環水的熱量通過冷卻器上的風扇進行強制換熱冷卻?；旌侠鋮s是指壓縮機靠水冷卻、水靠風扇冷卻的混合冷卻方式?；炖涫綁嚎s機系統工藝流程見圖3。


   天然氣從入口過濾器進入壓縮機，增壓后的氣體進入換熱器列管中，與列管外的冷水進行換熱，冷水把氣體放出的熱量吸收并帶走至風冷卻器，冷卻系統完全封閉，循環水在冷熱交換時不和環境空氣接觸，熱水被風冷卻器風扇強制冷卻，降溫后的冷卻水通過水泵循環至換熱器。高壓天然氣被冷卻后，通過出口過濾器，流進下一步工序。
    在閉式冷卻系統中，使用含防凍液的軟化水，在防止水垢、腐蝕等方面，有較強的綜合優勢：
    ① 由于采用翅片管式風冷卻器強制冷卻，換熱效果好，在滿足冷卻循環水流量情況下，實際所需要的水量不大。因此，可加注蒸餾水或純凈水，完全避免了冷卻水本身水質差及蒸發濃縮等造成的損失、腐蝕、結垢等一系列問題。特別是可以改加注防凍冷卻液，以適應冬季高寒的北方地區及沙漠缺水地區。
    ② 對循環水進行強制冷卻的冷卻器為低壓設備，翅片換熱管一般采用鋁材制造，傳熱效果比鋼材更佳，制造難度和成本相對較低。
5 設備特點比較
   ① 冷卻效果
   水冷式效果最好，混冷式效果次之，風冷式效果較差。開式循環水冷系統中，冷卻水在環境空氣中降溫徹底，經過水冷卻器后的天然氣溫度，一般不比環境溫度高10℃。采用風冷式時，出口處的天然氣溫度一般不比環境溫度高15℃。
   ② 冷卻器體積方面
   混冷式體積最小，風冷式次之，水冷式需要設置冷卻塔，體積大，占地面積大。
    ③ 經濟性
    混冷式CNG壓縮機的制造成本高于風冷式，風冷式CNG壓縮機的制造成本高于水冷式。但結合加氣站成套設備和占地費用進行比較，由于水冷式壓縮機需配置循環水泵、冷卻塔、水管路、水閥等；混冷式壓縮機也需配置循環水泵、風冷卻器、水管路、水閥等，這些都會增加輔助設備費用和占地費用。經比較，不同冷卻方式的天然氣加氣站，其建站總費用相差不大，風冷式CNG壓縮機可能更為經濟。
    ④ 運行與維護
    風冷式CNG壓縮機無需增添一整套的水管道、泵、水處理輔助設備，冬季室外氣溫低，有利于換熱效果提升；由于水冷(或混冷)式系統存在腐蝕、結垢、清洗、防凍等一系列問題，風冷系統的維護費用一般為水冷系統的20%～30%，加上東北西部天然氣田水資源供應形勢日趨嚴峻，故風冷式壓縮機的優越性也越來越突出。
   ⑤ 振動與噪聲
   采用同樣的成橇方式，水冷(或混冷)式CNG壓縮機的振動遠小于風冷式CNG壓縮機。
    風冷式CNG壓縮機的噪聲遠高于水冷式和混冷式，所以風冷式壓縮機需要特殊降噪措施如設置隔聲罩棚。
6 安全注意事項
    ① 壓縮機出入口連接處必須加強巡檢，冬季生產更應頻繁巡檢。
    ② 調壓器出入口管道和調壓器本身在冬季時均應伴熱，否則低溫易影響其性能，造成泄漏風險。
    ③ 氣缸、填料、潤滑油冬季需要伴熱，否則影響壓縮機的正常運行。
    ④ 冬季壓縮機各級排污宜每日2次，以保障壓縮機運行順暢。
7 結論
    ① 風冷式CNG壓縮機具有在東北地區全天候運行的極強適應性，在水冷式(或混冷式)壓縮機較難適應的高寒、缺水地區也能正常工作，表現出獨特優點。
    ② 在噪聲要求不高的天然氣田地區，或進行降噪改造后在城市宜采用風冷式CNG壓縮機。
