新型天然氣水合物動力學抑制劑評價及應用

摘 要

摘要：在天然氣開采及儲運過程中，天然氣水合物會導致井筒堵塞、氣井停產、管道停輸?shù)葒乐厥鹿省橛行Х乐固烊粴馑衔镌谠O(shè)備和管道中生成，常需添加水合物抑制劑。通過篩選合成
摘要：在天然氣開采及儲運過程中，天然氣水合物會導致井筒堵塞、氣井停產、管道停輸?shù)葒乐厥鹿?。為有效防止天然氣水合物在設備和管道中生成，常需添加水合物抑制劑。通過篩選合成，研制了一種既經濟又安全環保的新型動力學天然氣水合物抑制劑。實驗采用自制設備，探討了系統壓力、過冷度、抑制劑濃度、凝析油、甲醇等對水合物生成動力學的影響，以及不同濃度下新型抑制劑的抑制水合物生成效果。結果表明：新型抑制劑最佳抑制濃度為1.5%，在一定過冷度下，系統壓力越高，抑制效果越差；一定壓力下，過冷度越大，抑制效果越差；少量凝析油對抑制性能影響不大；甲醇使其過冷度大大提高；氣體流動易使水合物的生成加快，降低了水合物生成過冷度。新型抑制劑在現場試驗中，采用合理的加注工藝能有效控制水合物堵塞，為氣井生產中防治水合物的產生提供了技術支持。
關鍵詞：天然氣；開發；天然氣水合物；抑制劑；動力學；評價；實驗；應用
    在天然氣開采、集輸和加工過程中，水合物是一個不利因素，導致裝置運行異常，甚至發生爆炸事故，影響生產的順利進行。目前在油氣工業中抑制水合物生成的方法有除水、加熱、降壓和加入抑制劑，而加入抑制劑是目前經常使用的方法[1]。
   水合物抑制劑的研究主要是通過加入不同類型的化學物質，研究其對水合物生成相平衡條件的影響或者其抑制水合物晶體生長或聚集的能力。鑒于水合物抑制劑技術的經濟性、安全性以及環保的要求，自20世紀90年代以來，水合物抑制劑的研究轉向開發新型高效的低用量水合物抑制劑(LDHI)，也就是通常所說的動力學抑制劑(KI)和防聚劑(AA)[2～6]。這類抑制劑在水相中的濃度通常小于1%，具有低耗、高效的優點。以低用量的動力學抑制劑取代傳統的熱力學抑制劑，對水合物生成進行抑制是目前油氣工業中迫切需要實現的目標。
   為了解決現在水合物堵塞對各大氣田的影響，在深入調研的基礎上，研制了一種既經濟又安全環保的新型動力學抑制劑，以期該新型動力學抑制劑的研制能夠滿足目前對抑制劑提出的生產要求，進而有效解決各大氣田不同程度的水合物堵塞現象，加快水合物動力學抑制劑在我國的研究及應用。
1 新型動力學抑制劑的物理化學性質
    通過對多種藥品的篩選和合成、再優化篩選找到了合成新型抑制劑的單體，在適當?shù)膶嶒灄l件下合成了一種新型抑制劑，為淺黃色黏稠液體，閃點大于61℃，水溶性好，經水稀釋后流動性較好。20℃時黏度為2677mPa·s，密度為0.9112g/cm3，固含量為82.5%。
2 新型抑制劑室內評價
    對新型抑制劑的動力學抑制效果進行室內評價，研究系統壓力、過冷度、抑制劑濃度、凝析油、甲醇等對水合物生成動力學的影響；通過流動實驗?zāi)M井筒和長輸管線中的水合物堵塞情況，應用自行研究的實驗設備進行不同過冷度、抑制劑濃度下的流動實驗，研究不同濃度的新型抑制劑的抑制效果。
2.1 實驗方法

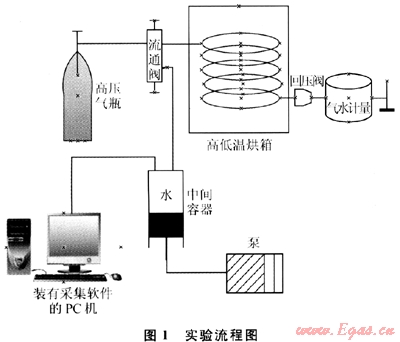

    應用自行研究的水合物實驗設備按照圖1所示連接好流程。實驗步驟如下：①卸下高壓釜，先用蒸餾水及去離子水沖洗至無水珠懸掛于釜壁，用即將實驗的液體沖洗3次，抽真空向高壓釜內加入約10mL液樣；②打開進氣閥進氣，保持氣體壓力在預定的實驗壓力，啟動磁性攪拌器開始攪拌，使氣液充分接觸；在此過程中，不斷調節手動泵的微調，保持壓力在預定的實驗壓力；③將儀器測定到實驗條件下，自動檢測認真觀察高壓釜內壓力的變化；④改變實驗條件，測定考慮其他影響因素的系統壓力隨時間的變化。


2.2 實驗結果及分析
2.2.1系統壓力對水合物生成動力學影響
    用純水將抑制劑配制成濃度為1.5%的溶液，初始溫度為20.0℃，降低溫度至1.0℃時，不同初始壓力下的水合物抑制情況對比如圖2所示。

系統壓力分別為8.0MPa、7.0MPa、5.0MPa、3.0MPa時，抑制劑的有效抑制時間分別到9.0h、12.0h、12.5h、14.0h。系統壓力3.0MPa時，14.0h以后，無水合物生成，抑制效果明顯。在同一過冷度下，系統壓力越高，抑制劑抑制效果越差。
2.2.2過冷度對水合物生成動力學影響

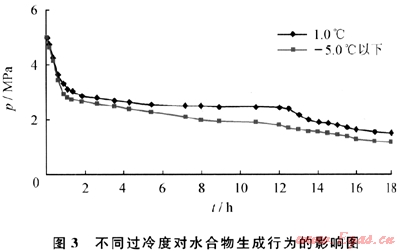

    過冷度是水合物形成驅動力的主要衡量標準。實驗壓力為5.0MPa，初始溫度為20.0℃，氣樣水合物所對應的平衡溫度為13.1℃。研究同一設定壓力、不同過冷度下，抑制劑的抑制效果(圖3)。本組實驗中抑制劑加入濃度為1.5%。


    同一壓力下，過冷度越大，抑制效果越差。過冷度18.1℃相對于12.1℃，溶解區明顯變短，成核區縮短，誘導期終止得快，生長區快速下降，氣體消耗量大幅度地增加，壓力隨時間的變化曲線在短時間內呈急劇下降趨勢。
2.2.3抑制劑濃度對水合物生成的動力學影響

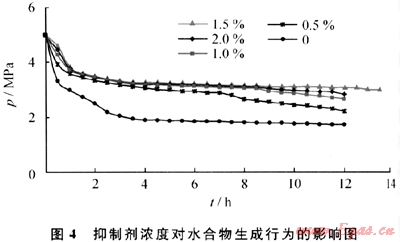

    將抑制劑用純水配制成濃度分別為0.5%、1.0%、1.5%、2.0%的溶液，初始溫度為20.0℃，測量其抑制水合物生成的誘導時間，實驗結果如圖4所示。


    抑制劑濃度為1.5%時抑制效果最好，抑制時間達到12.5h。如圖4所示，壓力在反應初始有一個急劇下降的過程。與純水體系相比，動力學抑制劑體系壓力下降要小一些。而且動力學抑制劑體系中，初始階段的壓力下降并未見有水合物生成，這是由于定容反應釜內氣體平衡、溶解，氣量減少，壓力下降，并不是由水合物生成造成，隨后由于抑制劑的抑制作用，壓力基本保持不變。
2.2.4凝析油對水合物生成的動力學影響

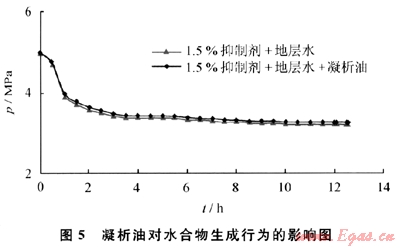

   實驗初始溫度為20.0℃，在抑制劑濃度為1.5%、礦化度為28000mg/L的地層水的體系加入微量凝析油，研究凝析油對抑制劑抑制性能的影響，其結果如圖5所示。


   加入少量凝析油后，對抑制劑的抑制性能影響不大，兩條曲線幾乎重合。分析原因不難得出，凝析油不溶于水，易附著在反應釜內壁上，對水合物的生成起分隔作用，在一定程度上有利于動力學抑制劑對水合物生成的抑制。
2.2.5抑制劑與甲醇的動力學實驗測試
   在實際應用中，如果將動力學抑制劑和熱力學抑制劑聯合起來使用，二者最終都會存在于井流物中，因此，對抑制劑對甲醇的抑制性能的影響進行了實驗研究。

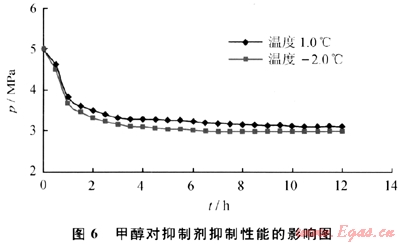

   配制甲醇在純水溶液中的濃度為20%，抑制劑濃度為1.5%，體系壓力恒定在5.0MPa，測定時體系壓力、時間的變化關系如圖6所示。


    當體系壓力一定時，甲醇使動力學抑制劑的過冷度大大提高，在實際應用中，可以考慮將二者復配使用。
2.2.6新型抑制劑動態實驗

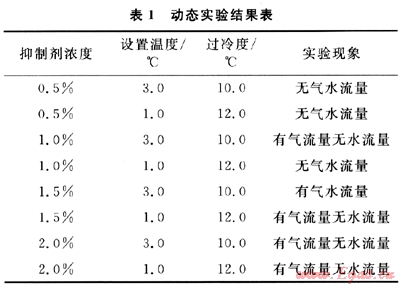

    為了更好地模擬現場的真實情況，評價抑制劑的抑制性能，為現場提供正確指導，模擬井筒和長輸管線中的水合物堵塞情況，進行了不同過冷度、不同抑制劑濃度下的流動實驗，研究不同濃度的抑制劑的抑制效果。實驗共測定了4個濃度、2個過冷度下的水合物堵塞情況，其結果如表1所示。


    與靜態實驗結果相比，1.5%抑制劑能達到的最大過冷度是10.0℃，比靜態實驗低2.0℃，這主要是因為流動通道中的氣體流動造成的擾動，增加了氣水接觸面，導致了水合物的生成加快造成的。
3 新型抑制劑現場試驗
    A井投產初期為套注甲醇，堵塞次數較少，主要表現為管線堵，投產后油壓波動很大，最大日產液量1.67m3，日均產液在0.69m3，隨即將注醇方式改為管線注醇，但是隨著進入冬季外界溫度的下降，井堵頻繁，100%行程注醇，還是發生堵塞，為此對該井實施套注同時加油管預防，情況有一定好轉，但是注醇量一直相對較高，日均注醇量在300kg左右。一旦停止注醇后，氣井很快就會因水合物的生成，出現堵塞現象。
    本次共進行了2個階段現場試驗，其試驗過程如下。
    第一階段(不加甲醇和抑制劑階段)。該井停止注甲醇后第2天、第3天、第5天發生堵塞，一般只能維持1～2d。

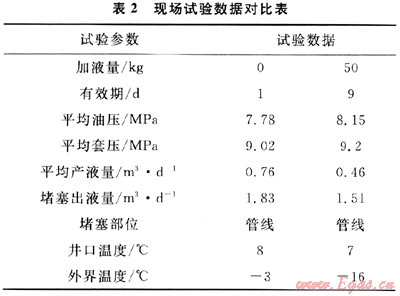

    第二階段(加注新型抑制劑50kg)。除15日產液1.51m3，其余時間產液相對較少，且從12日起，溫度開始持續降低，15日堵塞當天最低溫度為-18℃，最高溫度也才6℃。分析認為，造成堵塞的原因為出液量突然增大使得抑制劑在產出液中的濃度降低，再加外界溫度很低，從而造成連續堵塞。即使如此本階段在加注新型抑制劑后，有效抑制期依然有9d，可見效果較好，其試驗數據對比結果如表2所示。


    綜合分析現場試驗，得到以下認識。
    1) 不加甲醇和新型抑制劑新型抑制劑，一般只需1～2d便造成堵塞。
    2) 加注新型抑制劑很好地防治水合物堵塞，加注50kg有效抑制期為9d，有效濃度在1.0%～2.0%之間。
    3) 采用間歇加注方法，抑制劑在井底與井筒中的水混合，在生產過程中，隨著地層水的流出，抑制劑被稀釋，濃度越來越低，達不到有效的抑制濃度，導致在后期階段不能發揮抑制效果，所以需要再次加注避免堵塞。
    4) 采用連續加注方法，可以減少每次抑制劑的加注量，長期加注，能保持有效的抑制劑濃度，抑制水合物的堵塞。在現場試驗階段，由于設備、時間問題，未能進行連續加注試驗。
4 結論
    1) 壓力5.0MPa時，新型抑制劑的最大過冷度為12.0℃，抑制時間達12.5h時，最佳抑制濃度是1.5%。在同一過冷度下，系統壓力越高，抑制效果越差；相同壓力下，過冷度越大，抑制效果越差；少量凝析油對抑制性能影響不大；甲醇使其過冷度大大提高。
    2) 1.5%的新型抑制劑的最大過冷度為10.0℃，比靜態實驗低2.0℃，這主要是因為流動通道中的氣體流動造成的擾動，增加了氣水接觸，導致了水合物的生成加快造成的。
    3) 現場試驗結果表明，考慮選擇合理的加注方式、加注時機、加注周期可以很好控制水合物堵塞，有較好的應用價值。
參考文獻
[1] 呂景昶，馬德志，楊朝霞.天然氣井水合物的形成及解決措施[J].天然氣工業，2001，21(增刊A)：111-112.
[2] 王遇冬，陳慧芳.新型天然氣水合物抑制劑的開發和應用[J].石油與天然氣化工，1997，26(3)：160-162.
[3] CHRISTIANSEN，BANSAL，VIBHA，et al.Avoiding hydrates in the petroleum industry：kinetics of formation[C]∥paper 27994-MS presented at the University of Tulsa Centennial Petroleum Engineering Symposium，29-31 August 1994，Tulsa，Oklahoma.New York：SPE，1994.
[4] LOVELL D，PAKILSKI M.Hydrate inhibition in gas wells treated with two low dosage hydrate inhihitors[C]∥paper 75668 MS presented at the SPE Gas Technology Symposium.30 April-2 May 2002，Calgary，Alberta，Canada.New York：SPE，2002.
[5] 畢曼，賈增強，吳紅欽，等.天然氣水合物抑制劑研究與應用進展[J].天然氣工業，2009，29(12)：75-78.
[6] 唐翠萍，李清平，杜建偉，等.組合天然氣水合物抑制劑性能及經濟性研究[J]。西南石油大學學報：自然科學版，2009，31(2)：109-112.

(本文作者：劉建儀1 張婧1，2 張廣東1 張文洪3 戚杰4 1.“油氣藏地質及開發工程”國家重點實驗室·西南石油大學；2.中國石油長慶油田公司第五采油廠；3.中國石化華北分公司第一采氣廠；4.成都孚吉科技有限責任公司)
