構造模式與煤層氣井產能的關系——以晉城煤區為例

摘 要

摘要：隨著山西省晉城煤層氣區煤層氣商業化開發規模的不斷擴大，煤層氣井積累的數據越來越豐富，為研究不同構造模式下煤層氣井的產能提供了充足的數據支持。為了分析各種構造模式
摘要：隨著山西省晉城煤層氣區煤層氣商業化開發規模的不斷擴大，煤層氣井積累的數據越來越豐富，為研究不同構造模式下煤層氣井的產能提供了充足的數據支持。為了分析各種構造模式對煤層氣井作業的影響及其與產能的關系，將該區構造模式大致分為斷層構造、褶皺構造和陷落柱構造3類，結合煤層氣井的生產數據和地質資料，對不同構造模式下煤層氣井的產能情況進行了總結；最后，分析了煤層氣水平井與小構造的關系，提出了水平井布井的基本原則，即水平井排采井筒應位于構造低部位。
關鍵詞：樊莊區塊；構造模式；煤層氣；氣井產能；斷層；褶皺；陷落柱；水平井；煤層水
    進行區域構造背景分析、區塊構造模式分析和賦氣構造類型分析，是研究煤層氣賦存、產出規律的一種有效手段[1]。過去對構造和煤層氣之間的關系研究較多[2～3]，但由于煤層氣井的生產參數有限，大多只進行了理論分析。隨著晉城煤層氣區煤層氣商業化開發規模的不斷擴大，煤層氣井積累的數據越來越豐富，為研究不同構造模式下煤層氣井的產能提供了充足的數據支持。為此，筆者將該區構造模式大致分為3類，即斷層構造、褶皺構造和陷落柱構造，并逐一分析各種構造模式對煤層氣井作業的影響以及與產能的關系。
1 3種構造模式對煤層氣井產能的影響
1.1 斷層構造
    斷層構造在改變煤儲層大裂隙系統和滲透性的同時，也對煤層氣藏的封閉保存和產出條件造成影響，具體表現在：①將已經發育成熟的較大煤層氣藏破壞分解成很小的煤層氣包，這里有斷層對煤層氣藏切割開放的作用[4]，也有將煤層氣藏內部的儲層破壞，導致煤粉增加，滲透性嚴重下降2個主要方面；②如果斷層密集，上述2種作用同時存在且作用強烈的話，可導致整個煤層氣藏幾乎完全被分解破壞；③斷層構造對煤儲層大裂隙系統的控制作用[5]。
1.1.1斷層構造對煤層氣井的影響
    其影響表現在：①對水平井鉆進的影響，最突出的就是壓鉆、卡鉆；②對直井鉆進的影響，煤層附近擴孔比較嚴重，將來固井后的水泥厚度增大現象嚴重，目前的射孔工藝很難射穿此種類型的水泥環；③對壓裂的影響，壓裂難以操作，砂子主要集中堆積在井筒附近，壓裂效果很差；④對排采的影響，除導致煤粉多，操作困難，事故多等方面外，煤粉的堵塞還導致滲透率嚴重降低，煤層氣產量上不去。
1.1.2斷層與煤層氣井產能的關系

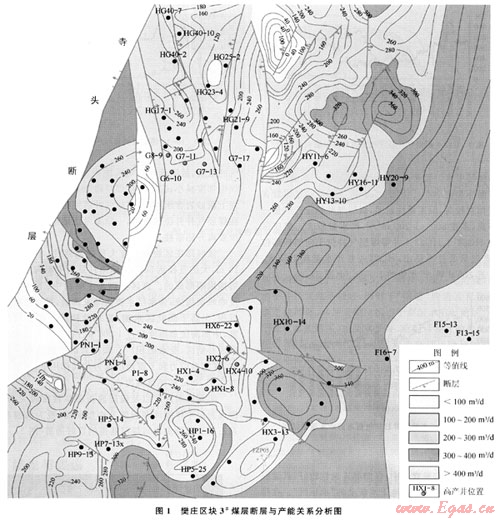

樊莊區塊斷層比較發育，但對含氣量變化影響不大，含氣量總體變化為西北高，東南低，呈帶狀分布。區塊內斷層一方面起封堵作用，有利于煤層氣的保存；另一方面提高了其影響范圍內煤儲層的滲透性，有利于煤層氣的產出。區塊內G6-10、G7-11、G7-13、G8-9、HX1-8、HX2-6、HX4-10井等7口高產井均分布在斷層附近，且主要分布在煤層的上盤，可能與斷層上盤中裂隙發育較好有關，較有利于煤層氣的產出(圖1)。


1.2 褶皺構造
1.2.1背斜部位
    由于其張力作用，該部位裂隙較發育，不利于煤層氣保存，含氣量相對較低，但煤儲層連通性很好，其游離氣相對較多。另外，該部位煤儲層中水的流動趨勢類似于地下水流動的“補給區”。在排采過程中，如果煤層與頂、底板中的水力聯系很弱，補給會很不及時，儲層中的水幾乎處于“滯流”狀態，只需要排出少量的水，就能達到較大面積降壓的效果。因此，其儲層壓力下降較快，達到最高產氣量所需時間較短[6～8]。因此，盡管煤儲層的連通性很好，但由于含氣量不高，該部位的煤層氣井穩定產氣量一般不高，多在800～1200m3/d，產水量下降也快(圖2)。

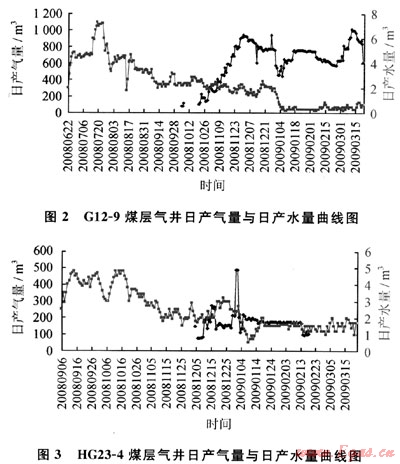

    樊莊區塊內，G12-9、G11-8、G10-9井等煤層氣井位于背斜近核部，排采100d左右開始產氣，但產氣量不高，多穩定在800m3/d，產水量下降也較快，排采約180d后基本不產水，累積產水量約635.5m3，僅略大于煤層氣壓裂過程中注入的壓裂液量(圖2)。
1.2.2向斜部位
    由于壓實作用，該部位裂隙不發育，其儲層中水的流動類似于地下水流動的“排泄區”。在排水采氣過程中，接受來自翼部儲層中水的補給，因其處于“排泄區”，儲層中水匯集于此，排水強度最大，產水量很大，壓降漏斗卻很小[6～8]。因此，向斜部位的煤儲層盡管含氣量相對較高，但連通性較差，煤層氣井穩定產氣量一般不高，多在800～1200m3/a，產水量較大。樊莊區塊內HG24-3、HG23-4井等煤層氣井位于向斜核部位置，產氣量低且不穩定；HG23-4井產水量相對較大，排采近200d后，產水量約1.7m3/a(圖3)。
1.2.3構造翼部
    該部位裂隙發育適中，煤儲層連通性較好，其儲層中水的流動趨勢類似于地下水流動的“承壓區”。在排水采氣過程中，會接受來自背斜部位儲層中水的補給，水動力作用較強，但因其處于翼部，煤儲層中的水又向向斜部位流動，使其排水降壓比較容易，其壓降效果取決于補給水與排泄水的差值[6～8]。
因此，在這一部位，含氣量和煤儲層的連通性達到一種較為理想的搭配，其煤層氣井的穩定產氣量一般較好，多在4500m3/d左右，產水量也介于上述2種位置之間(圖4)。樊莊區塊內，G6-10、G7-11井等高產煤層氣井均在這種翼部位置。


1.3 陷落柱構造
    陷落柱對煤層氣井的排采不利，表現在：①陷落柱導致煤層缺失，以致有些煤層氣井未見煤層；②由于煤層填充的上層巖石還未重新壓實，裂隙發育，造成煤層氣的散失，故陷落柱影響范圍內，煤層氣含量降低，含氣飽和度減??；③陷落柱煤層段如果膠結不好，可能溝通上覆砂巖含水層，對煤層氣井后期排采不利。因此，在煤層氣井井位部署時，一定要考慮陷落柱的影響，至少要離開陷落柱200m。
    該區鄭莊區塊內發育大量的陷落柱，小的直徑約10m，大的直徑達500m，陷落柱是由于奧陶系石灰?guī)r溶蝕塌陷形成的。該區奧陶系主要由中、下馬家溝組及峰峰組組成，含水層主要為馬家溝組，屬海相穩定型沉積，出露于研究區東側，富水性較強。在太行山西翼，中奧陶統總厚度超過1000m；石灰?guī)r大面積出露形成補給區，受水面積廣。如果巖溶空洞達到一定程度，在構造應力和上覆地層重力共同作用下，可形成落差大于70m的陷落高度。

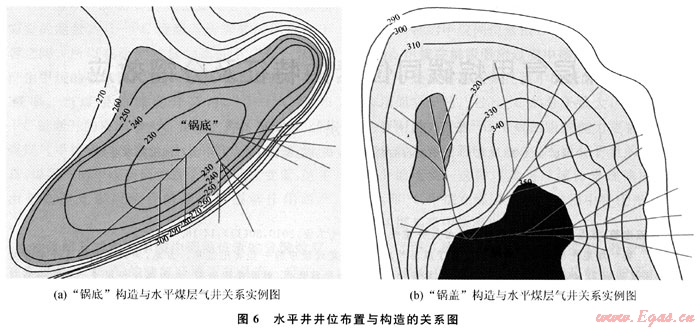

陷落柱對煤層以及煤層底板破壞程度較大，其周圍煤巖層中伴隨許多裂隙及小型斷層，成為溝通奧陶系石灰?guī)r溶裂隙水與煤層巷道的良好通道(圖5)。


2 構造與煤層氣水平井產能的關系
2.1 “鍋底”構造發育部位
    該部位的水平井部署見圖6-a，其分支布置在“鍋蓋”的翼部，井筒布置在“鍋底”部位，相當于煤層水排泄區，利于煤層水的排采，盡管前期產氣效果欠佳，但排采到一定階段，這類水平井產氣效果較好。樊莊區塊內FZP02-2井就位于這一部位，目前產氣效果較好。
2.2 “鍋蓋”構造發育部位
    該部位的水平井部署見圖6-b，其分支也布置在“鍋蓋”的翼部，但其井筒在“鍋蓋”部位，相當于煤層水的補給區，不利于煤層水的排采。這類水平井前期產氣時間較短，衰減也快，不能很好地達到儲層降壓的目的，對后期排采不利。樊莊區塊內FZP01井組、FZP03井組布置在這種構造部位，不利于煤層水的排采，預計其產氣效果也不會太好。
3 結論與建議
    1) 樊莊區塊斷層比較發育，一方面斷層起封堵作用，有利于煤層氣的保存；另一方面提高了其影響范圍內煤儲層的滲透性，利于煤層氣的產出。在水文地質條件、煤階等地質條件相近的前提下，煤儲層的背斜、向斜部位的煤層氣井，穩定產氣量一般都不高，多介于800～1200m3/a，而在煤儲層的冀部位置，由于含氣量和煤儲層的連通性形成較為理想的搭配，其煤層氣井穩定產氣量一般較好，多在4500m3/d左右，產水量也介于背斜、向斜位置的煤層氣井產水量之間。
    2) 陷落柱不利于煤層氣藏的封閉保存，其影響范圍內，煤層氣含量降低，含氣飽和度減小。因此，在煤層氣開發過程中，要注意陷落柱對煤層氣井的影響。
    3) 對于“鍋底”構造發育部位的水平井部署，其井筒部位相當于煤層水的排泄區，有利于煤層水的排采，盡管前期可能產氣效果欠佳，但排采到一定階段，這類水平井產氣效果較好；而對于“鍋蓋”構造發育部位的水平井部署，其井筒部位相當于煤層水的補給區，不利于煤層水的排采，這類水平井，前期可能開始產氣時間較短，但衰減也快，不能很好地達到儲層降壓的目的，對后期排采不利。
參考文獻
[1] 王永，馮富成，毛耀保，等.沁水盆地南端煤層氣賦存的構造條件分析[J].西北地質，1998，19(3)：28-31.
[2] 閆寶珍，王延斌，豐慶泰，等.基于地質主控因素的沁水盆地煤層氣富集劃分[J].煤炭學報，2008，33(10)：1102-1106.
[3] 宋巖，秦勝飛，趙孟軍.中國煤層氣成藏的兩大關鍵地質因素[J].天然氣地球科學，2007，18(4)：545-552.
[4] 王生維，章澤軍，烏效鳴，等.晉城煤層氣藏成藏機制[J].地球科學——中國地質大學學報，2008，33(6)：807-812，
[5] 王生維，段連秀，陳鐘惠，等.煤層氣勘探開發中的煤儲層評價[J].天然氣工業，2004，24(5)：82-84.
[6] 崔思華，彭秀麗，鮮保安，等.沁水煤層氣田煤層氣成藏條件分析[J].天然氣工業，2004，24(5)：14-16.
[7] 吳財芳，秦勇，傅雪海，等.山西沁水盆地煤層氣成藏的微觀動力能條件研究[J].現代地質，2005，19(3)：449-457.
[8] 倪小明，王延斌，接銘訓，等.晉城礦區西部地質構造與煤層氣井網布置關系[J].煤炭學報，2007，32(2)：146-149.

(本文作者：李夢溪1，2 劉慶昌3 張建國1 王立龍11.中國石油山西煤層氣分公司；2.中國地質大學(北京)；3.中國石油華北油田公司)
