采用分解吊點受力法整體吊裝放空火炬

摘 要

摘要：土庫曼斯坦巴格德雷合同區域A區塊50×108m3/a天然氣凈化處理廠需安裝2座質量為129.391t、高度為95m的放空火炬。在進行吊裝方案設計時，受力計算結果顯示，當采用整體
摘要：土庫曼斯坦巴格德雷合同區域A區塊50×108m3/a天然氣凈化處理廠需安裝2座質量為129.391t、高度為95m的放空火炬。在進行吊裝方案設計時，受力計算結果顯示，當采用整體吊裝方案時吊耳梁最大彎曲應力是其許用應力的4倍多，抗彎強度嚴重不足，成為整體吊裝放空火炬需要解決的瓶頸問題。為此，對吊裝方案進行了調整、優化，經過技術論證和可行性分析，在施工現場沒有合適吊耳梁材料的情況下，采用鋼絲繩分解吊點受力的新方法，大大降低了吊耳梁的彎矩和應力，解決了吊耳梁強度不足的技術難題，使整體吊裝放空火炬獲得成功，同時縮短了施工工期。該方法對類似工程具有借鑒作用。
關鍵詞：分解吊點受力；吊裝；放空火炬；彎曲應力；彎矩；方案優化；工期縮短
    土庫曼斯坦巴格德雷合同區域A區塊天然氣處理廠系中國石油天然氣集團公司(以下簡稱中石油)與土庫曼斯坦的合作項目，其產品氣通過中亞管道途經烏茲別克斯坦和哈薩克斯坦進入我國西氣東輸二線霍爾果斯首站。該處理廠共需安裝2座放空火炬及塔架，塔架系三角形截面結構，50m以下塔柱由下至上依次為Φ500mm×14mm、Φ450mm×12mm和Φ400mm×12mm鋼管，50m以上塔柱由下至上依次為Φ400mm×12mm、Φ350mm×10mm、Φ299mm×10mm和Φ219mm×10mm鋼管，每座放空火炬重129.391t、高95m，重心在距火炬底部41.29m處，基礎高度為0.5m。受運輸條件限制，放空火炬及塔架系散件到貨，在安裝現場組裝，然后整體吊裝。該放空火炬重、高、大，安裝在沙漠地帶，地基承載力低，且土庫曼斯坦物資不足，工程材料均系從國內采購、運輸，周期相當長，吊裝所需材料緊缺，吊裝就位相當困難，工期緊，任務重。經過對各種吊裝方案進行對比分析和技術論證后，采用分解吊點受力法整體吊裝方案，圓滿完成了放空火炬的吊裝任務。
1 吊裝方案的對比及選擇
1.1 方案一
    采用正裝法分段吊裝，空中組對就位。底段長50m，頂段長45m，均在地面上完成組裝。將下部50m火炬筒捆綁在底段塔架內，上部40m火炬筒和5m長的火炬頭捆綁在頂段塔架內，底段重84.48t，重心在距塔架底部25.2m處，頂段重44.911t，重心在距塔架底部57.5m處。底段主吊耳設在底段塔架頂部，遛尾吊耳設在距塔架底部10.5m處。頂段主吊耳設在頂段塔架頂部，遛尾吊耳設在距頂段塔架底部8m處。取動載系數為1.1[1]，吊裝底段時主吊車的最大負荷為921.8kN(取吊耳及索具重量為1t)，遛尾吊車負荷為575kN。吊裝頂段時，主吊車的最大負荷為517kN(取吊耳、平衡梁及吊索具重量為3t)，遛尾吊車負荷為230.7kN。吊裝底段火炬時，采用400t履帶吊車作主吊，選用60m主臂+24m副臂基本塔式工況，作業半徑控制在16m以內，起重能力為1000.6kN。250t履帶吊車遛尾，選用基本主臂工況，主臂長30m，作業半徑控制在15m以內，起重能力634kN，滿足作業要求。吊裝頂段火炬時，采用400t履帶吊車作主吊，選用60m主臂+54m副臂基本塔式工況，作業半徑控制在22m以內，起重能力為583kN，滿足作業要求。100t汽吊車遛尾，吊臂長22m，作業半徑控制在1Om以內，起重能力294kN，滿足作業要求。
1.2 方案二
    采用2臺400t履帶吊車作主吊，1臺250t履帶吊車遛尾，將火炬及塔架整體吊裝就位。放空火炬及塔架總重129.391t，取動載系數為1.1，不均衡系數為1.1[1]，每臺主吊車的最大負荷為815.54kN(取吊耳梁、吊耳及吊索具重量8t)。操作時，2臺400t履帶吊車選用基本主臂工況，主臂長60m，馬尼托瓦克主吊車作業半徑控制在13.5m以內，三一重工主吊車作業半徑控制在13m以內，在此工況下，施工現場具備的美國產馬尼托瓦克400 t履帶吊車起重能力為1409kN，上海三一重工產的400t履帶吊車起重能力為1131.9kN，滿足作業要求。經計算，遛尾吊車的最大負荷為37kN，操作時，250t履帶吊車選擇30m吊臂，作業半徑控制在20m以內，在此工況下，250t履帶吊車的起重能力為441kN，滿足作業要求。
1.3 方案對比及選擇
    方案一的優點是把火炬及塔架分成2段吊裝，重量減小了，吊耳材料均能在施工現場解決；缺點是高空作業多，安全風險大，組對時間長，需要2次組裝400t履帶吊車塔式工況，且高度達114.5m的塔式工況吊車在施工間隙停在風沙極大的施工現場具有很大的安全風險，400t履帶吊車完成2座放空火炬吊裝所需的作業周期長，影響其他大型設備吊裝作業。方案二的優點是組裝、總裝以及附塔管線安裝等工作全部在地面上完成，進度快，安全和質量能得到保證，400t大型吊車占用時間短，不影響其他大型設備吊裝；缺點是整體吊裝重量太大，施工現場缺乏抗彎強度能滿足要求的管軸式吊耳梁材料，現有鋼管難勝此任，方案無法實施。但通過技術改造，降低吊耳梁的彎曲應力，可以使方案二滿足吊裝要求。為了使2座放空火炬及塔架能快速、安全、順利地吊裝就位，決定采用技術改進后的整體吊裝方案(方案二)。
2 降低吊耳梁彎矩及應力的技術改進措施

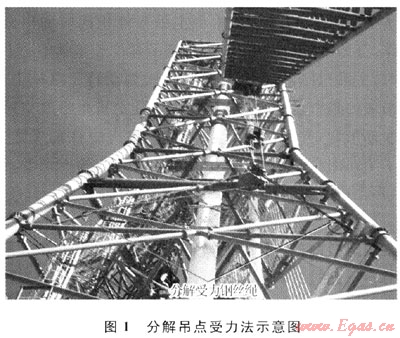

    根據放空火炬塔架的結構特點，整體吊裝放空火炬的吊點最適合設置在距塔架底部42m的塔架橫梁處，該處的塔架主肢為乃450mm×12mm鋼管，橫梁為Φ159mm×6mm無縫鋼管。為了在吊耳梁上安裝能滿足吊裝要求的吊耳，需將Φ159mm×6mm橫梁更換為DN400mm或DN350mm的厚壁鋼管，但現場只有Φ356mm×16mm(20號鋼)的無縫鋼管，且土庫曼斯坦資源匱乏，無法采購到合適的吊耳梁材料，從國內采購、運輸?shù)闹芷谟趾荛L，無法滿足工期要求。經計算，若采用Φ356mm×16mm的無縫鋼管制作吊耳梁，其與吊耳相貫處的彎曲應力達到586MPa，是其許用應力(137MPa)的4倍多，達不到吊裝要求。在此情況下，經過技術論證和可行性研究，決定使用Φ356mm×16mm的無縫鋼管制作吊耳梁，并采用分解吊點受力的方法，以降低吊耳梁的彎矩和應力。具體方法是用鋼絲繩把吊耳和吊點下部34m標高的塔架主肢節點連接起來，并對鋼絲繩施加3t預拉力，將超過吊耳梁承受能力的吊裝負荷通過鋼絲繩傳遞到34m標高的塔架主肢節點上，鋼絲繩的大小通過超載負荷計算得出。分解吊點受力法示意圖如圖1所示。


3 吊裝場地處理
因吊裝現場地處沙漠，地基承載能力低，400t履帶吊車在60m基本主臂工況下，其自重達到421t，加上吊裝負荷83.2t，最大重量達到504.2t，且400t履帶吊車對吊裝場地的平整度要求也很高，為了確保吊裝安全，必須對位于火炬基礎東、西兩側25m×15m的吊裝場地進行場地平整和硬化處理，使其承載能力不能低于17000kg/m2。修筑方法：先用推土機將吊裝作業區域推平、灑水、壓實，然后鋪墊厚度為300mm黏土并灑水碾壓，再鋪墊100mm砂夾石，用壓路機進行碾壓，吊裝區域成型后的場地表面不平度小于20mm/m，最后，在400t吊車履帶下方敷設厚鋼板，以降低吊車的接地比壓，提高吊裝的穩定性和安全性。
4 吊裝操作要點
    2座放空火炬組裝時呈南北軸線布置，火炬頭位于南側，因受南側圍墻處6kV高壓線的影響，組裝時，吊點無法與火炬筒基礎中心重合，吊點位于基礎中心北側22m處，考慮到400t履帶吊車作業半徑的限制，主吊車只能擺放在吊點與火炬筒基礎之間，并靠近吊耳位置，在整個吊裝過程中，400t履帶吊車要完成提升、回轉、帶荷行走和再提升工作，要嚴格按如下要點操作：
    1) 在系掛吊索前，對吊耳焊接部位和結構棱角進行打磨，使其圓滑過度、表面無毛刺，然后涂抹黃油，以利吊索在吊裝過程中旋轉自如。
    2) 操作程序：2臺主吊車先同時吊起放空火炬，使火炬頭高度超過高壓線3m以上后，2臺主吊車同時作回轉動作，使火炬向南移，當?shù)醵嗷鹁嫱不A中心的水平距離為14m時，兩臺主吊車停止回轉和提升動作，開始帶負荷向南行走，直至吊耳位于基礎中心上方時，主吊車停止行走，提升放空火炬就位于基礎上，在吊裝的整個過程中，遛尾吊車配合主吊車將放空火炬底部吊起，并帶負荷行走以將放空火炬往前傳送。在吊車向南移動過程中，2臺400t主吊車步調要一致，移動速度不能超過0.4km/h。
    3) 在吊車帶荷向南移動過程中，每臺吊車不得超過其額定負荷的75%，即馬尼托瓦克400t履帶吊車負荷不得超過1056kN，上海三一重工產的400t履帶吊車負荷不得超過849kN，250t履帶吊車負荷不得超過330kN，均能滿足要求。操作時要密切關注荷載顯示，嚴禁超負荷作業，若發現有超負荷預兆，必須及時進行調整。
    4) 吊裝過程中，6kV高壓線下方必須安排專人監控，確?；鹁骖^頂部離高壓線的距離不小于3m。
    5) 吊車指揮人員在放空火炬將要呈垂直位置時重點監控吊臂頂部滑車與塔架桿件的距離，防止與桿件相碰。

5 實施效果

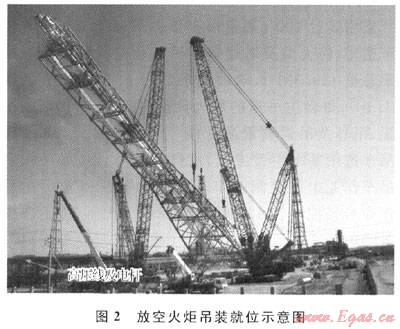

    2009年6月16日和6月19日，采用整體滑移法分別完成了第1、2座放空火炬的吊裝，每座放空火炬的吊裝僅用了約50min，安全、順利、快捷，而且吊耳梁沒有任何變形。放空火炬吊裝就位示意圖如圖2所示。若采用分段吊裝、空中組對方案，不僅需要搭設高空組裝平臺，安全風險大，進度慢，而且要進行2次400t履帶吊車塔式工況組裝和1次塔式工況拆除，至少需要11d時間，分段吊裝每座放空火炬又至少需要2d時間，此外，因占用400t吊車時間長，還會影響其他大型設備吊裝作業，延緩工程施工工期。因此，采用分解吊點受力法整體吊裝放空火炬，不僅提前13d完成放空火炬吊裝任務，節省400t履帶吊車租用費36萬元，加快了整個工程大型設備吊裝進度，特別是在施工現場緊缺吊耳梁材料的情況下，采用分解吊點受力的方法，成功解決了吊耳梁強度不足的難題，實現了吊耳梁以小代大的嘗試，圓滿完成了大型放空火炬吊裝任務，在吊裝技術上是一種創新。
參考文獻
[1] 戴杰.吊車吊裝附加載荷及載荷系數[J].石化技術，1996，3(3)：44-48.

(本文作者：汪國林 朱鋼堅 中國石油四川石油天然氣建設工程有限責任公司)
