旁通管定壓系統中熱網動水壓線的控制策略

摘 要

摘要：以采用旁通管定壓方式的熱網為例，探討了通過改變旁通管調節閥相對開度調節熱網動水壓線的控制策略，分析了動水壓線調節過程中旁通管調節閥相對開度的變化。關鍵詞：旁通管定
摘要：以采用旁通管定壓方式的熱網為例，探討了通過改變旁通管調節閥相對開度調節熱網動水壓線的控制策略，分析了動水壓線調節過程中旁通管調節閥相對開度的變化。
關鍵詞：旁通管定壓；調節閥；控制策略；動水壓線
Control Strategy of Hydrodynamic Pressure Line of Heat-supply Network in Pressurization by Bypass Pipe System
YANG Xin，LUO Linuan，WANG Fei
Abstract：Taking the heat-supply network using pressurization by bypass pipe mode for example，the control strategy for regulating hydrodynamic pressure line of heat-supply network by changing the relative opening of regulating valve for bypass pipe is discussed.The variation of the relative opening of regulating valve for bypass pipe during regulating hydrodynamic pressure line is analyzed.
Key words：pressurization by bypass pipe；regulating valve；control strategy；hydrodynamic pressure line
   隨著集中供熱的發展，旁通管定壓的應用越來越廣泛，尤其針對供熱區域內地勢高低起伏的情況。實踐證明，旁通管定壓系統要達到理想的調節效果，正確認識它的調節過程有著重要的意義。本文結合工程實例，對旁通管定壓系統中熱網動水壓線的控制策略進行探討。
1 工程概況及水壓圖
   ① 工程概況

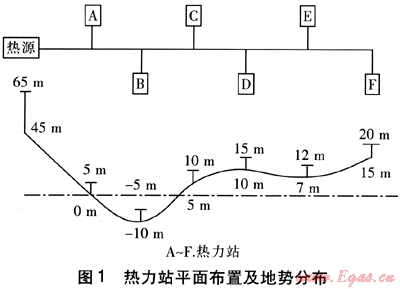

   以供熱能力為60×104m2的熱源廠為例，共有6座熱力站，每座熱力站的供熱面積為l0×104m2，一級管網供、回水溫度為130、70℃，設計壓力為1.6MPa。熱力站內一級側的承壓能力為1.6MPa，熱力站平面布置及地勢分布見圖1。

   ② 靜水壓線
   靜水壓的確定原則是保證系統最高點不汽化，最低點不超壓，并有3～5m的安全余量。根據圖1，分析計算了熱源及各熱力站所允許的最低靜水壓(見表1)[1]。出于安全考慮，熱源處飽和蒸汽壓力對應150℃。130、150℃下的飽和蒸汽壓力分別為17.6、38.6m。各熱力站高5m，熱源廠高20m。靜水壓線取108.6m，滿足了熱源及熱力站不汽化的要求，同時處于最低處的B站在熱網靜止時所受壓力為118.6m，小于160m，可滿足要求。
表1 熱源與熱力站的最低靜水壓
名稱
熱源
A站
B站
C站
D站
E站
F站
最低靜水壓/m
108.6
27.6
17.6
32.6
37.6
34.6
42.6
   ③ 動水壓線

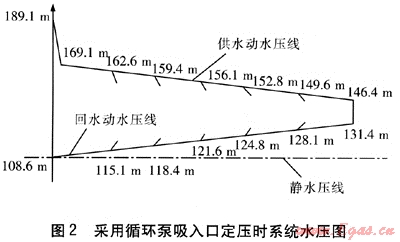

   系統水頭損失由熱源、管網、熱力站水頭損失3部分組成。各部分水頭損失為[1～2]：熱源20m；管網水頭損失包括沿程和局部水頭損失，經濟比摩阻取50Pa/m，局部水頭損失按沿程水頭損失的30%計算；熱力站的水頭損失為15m。經計算，系統水頭損失為80.5m。當采用常規的循環泵吸入口定壓時，系統水壓圖見圖2。


    由圖2可知，采用循環泵吸入口定壓時，管網起點壓力為1.691MPa，超過了管網的承壓能力。要解決超壓問題，可以將管網的承壓能力提高，但系統造價將大大增加。也可以采用旁通管定壓方式[3～4]，降低動水壓線，以滿足管網的承壓能力。采用旁通管定壓時，動水壓線向上浮動的極限要求管網、熱源及熱力站均不超壓；動水壓線向下浮動的極限要求管網系統高溫水不能汽化，必須保證循環水泵吸入口的汽蝕余量。采用旁通管定壓時，動水壓線的上下浮動限值見圖3、4。

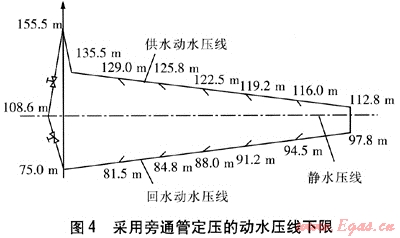

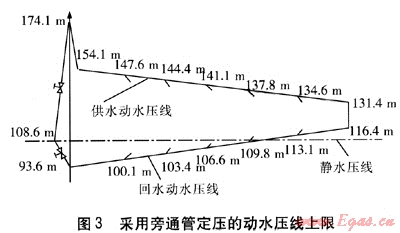

圖3是在保證熱源、管網、熱力站均不超壓的情況下確定的動水壓線的上限值，此時管網最高水頭為154.1m，保證了不超壓的前提并留有一定的安全余量。圖4動水壓線的下限值是按循環泵的汽蝕余量來定的，循環泵的汽蝕余量為4.5m，為了安全運行，汽蝕余量取10m，可以看出此時供水管網各點也不會汽化。
2 旁通管定壓的調節過程
2.1 旁通管定壓的機理

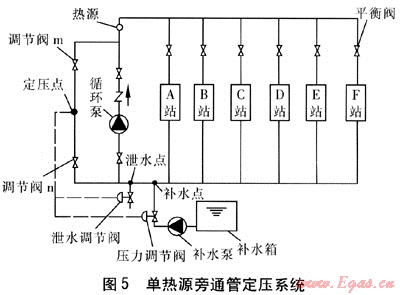

    旁通管定壓系統總是與補水、泄水緊密結合，沒有泄水整個系統的動水壓線是不會降低的，調節旁通管閥門，只是單純改變了定壓點的壓力，而動水壓線并沒有變化。同理，沒有系統補水，旁通管閥門的調節也將失效。因此，閥門調節、定壓點壓力、補水或泄水之間必須緊密耦合，閥門調節是輸入信號，泄水及補水是執行機構，定壓點為控制點。旁通管定壓系統見圖5[1]。從實際工程出發，調節閥m、n所在旁通管規格取DN 25mm，長度為7m。


2.2 旁通管定壓的調節過程
    ① 調節初期閥門相對開度預置
    在管網運行初期，首先采用補水泵向系統注水，此時旁通管閥門可以是任意開度，等系統注滿后，開啟循環泵，整個管網開始運作。如果超壓，需通過泄水降低壓力，但在系統泄水前，無論旁通管閥門起初相對開度如何，系統的動水壓圖均為圖2，所不同的只是定壓點的壓力，因此在泄水前可以對閥門m、m進行相對開度預置，在該工程中，初期工況為閥門m全關，閥門n全開。
   ② 動水壓線下降與泄水調節閥的連鎖
   當循環泵運行之后，如果管網超壓，需要降低動水壓線，此時只有通過泄水才能降低系統壓力，但是泄水調節閥需要同旁通管定壓點連鎖控制，如果定壓點壓力超過靜水壓線，則管網開始泄水。開大閥門m或關小閥門n均能使定壓點壓力上升，此時為了保持定壓點壓力恒定，管網開始泄水，直到定壓點壓力為系統靜水壓線。隨著系統泄水，管網壓力逐漸降低，動水壓線也隨之降低，達到調節目的。因此在調節過程中，開大閥門m或關小閥門n，均可以通過升高定壓點壓力間接實現系統泄水、動水壓線降低的目的。
   但管網不能無限泄水，系統壓力必須滿足系統不汽化及循環泵進口不汽蝕兩個要求，為了避免一些操作失誤，管網泄水還需要與動水壓線的最小值連鎖。以該工程為例，隨著閥門m開大或閥門n關小，間接使管網泄水，動水壓線降低，當動水壓線降到圖4位置時，泄水調節閥強行關閉，切斷與定壓點的連鎖。此時，無論繼續開大閥門m或關小閥門n均不能打開泄水調節閥，使系統壓力及動水壓線下降，起到了保護作用。
   ③ 動水壓線上升與補水泵的連鎖
   同理，要使動水壓線上升必須向系統補水，此時補水泵需與定壓點連鎖，當定壓點壓力低于靜水壓線時，補水泵開啟向系統補水，整個管網壓力將增大，動水壓線隨之上升。關小閥門m或開大閥門n均能使定壓點壓力下降，為了保持定壓點壓力恒定，補水泵向管網補水，直到定壓點壓力為系統靜水壓。隨著補水泵補水，系統壓力上升，動水壓線也隨之上升，達到調節目的。因此在調節過程中，關小閥門m與開大閥門n，均可通過降低定壓點壓力間接實現補水泵補水、動水壓線上升的目的。
   但管網也不能無限補水，系統壓力必須滿足所有用戶及管網不超壓這個要求，因此補水泵還需與動水壓最大值連鎖。以該工程為例，隨著閥門m關小或閥門n開大間接使補水泵補水，動水壓線升高，當管網動水壓線升到圖3位置時，補水泵強行停止，切斷與定壓點的連鎖。此時無論是繼續關小閥門m閥或開大閥門n均不能開啟補水泵，使系統壓力上升，起到了保護作用。
2.3 調節閥相對開度與動水壓線浮動對應關系
① 動水壓線下降與閥門相對開度關系
要降低動水壓線，必須開大閥門m或關小閥門n，但調節的前提需以當前工況及閥門相對開度為基準，基準不同，調節方式不同。假設管網運行初期閥門m全關、閥門n全開，此時水壓圖見圖2，管網超壓，打開泄水調節閥的同時僅開大閥門m，管網動水壓線下降。當動水壓線降到圖3位置時，以定壓點為分界點(假設定壓點在旁通管中間)，閥門m所在的部分旁通管水頭損失為65.5m。此時對應閥門相對開度的間接計算式為[2，5～7]：

式中△h——旁通管兩端的總水頭損失，m
    ρ——流體密度，g/cm3
    k——調節閥全開時的流通能力，取10
    R——調節閥理想可調比，指調節閥所能控制的最大流量與最小流量之比，取50
　　L——閥門的相對開度
   將ρ=0.951g/cm3，△h=80.5m，代入式(1)可計算得到閥門m的相對開度為0.750。同理，如果動水壓線要降到圖4位置，僅調大閥門m，此時閥門m所在的部分旁通管水頭損失為46.9m，對應閥門 m的相對開度為0.931。因此，在此工況下閥門m的相對開度區間為0.750～0.931。
    ②動水壓線上升與閥門相對開度關系

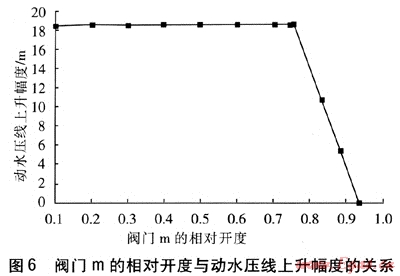

    要升高系統動水壓線，必須關小閥門m或開大閥門n。以圖4為基準，此時閥門n全開，閥門m相對開度為0.931，動水壓線要上升只能關小閥門m。隨著閥門m關小，定壓點壓力下降，補水泵向系統補水，系統動水壓上升，直到達到圖3中的動水壓線，此時補水泵強行關閉。在此過程中，閥門m的相對開度與動水壓線上升幅度關系見圖6。由圖6可知，以閥門m相對開度0.931時為基準，關小閥門m，隨著系統補水，動水壓線上升。當閥門m相對開度減小到0.750時，動水壓線上升至圖3的上限，此時補水泵強行關閉，閥門m繼續關小，動水壓線也不會上升。


    本文只是簡述了起始閥門m全關、閥門n全開時，對應的閥門控制策略，在實際調節中閥門起始相對開度不同控制策略也不同，但調節目的都是使動水壓線在其上下限之間浮動以滿足用戶要求。我們可以在管網運行初期循環泵剛剛啟動，但系統還未泄水時，預置兩閥的相對開度，同時配合相應的閥門控制策略。
3 結論
    作為一種定壓方式，旁通管定壓可以調節系統壓力，降低系統造價，但必須對系統進行詳細分析，根據閥門阻力特性及初始相對開度制定相應的控制策略。本文只是分析了循環泵額定工況時的旁通管定壓的調節，但在實際中，隨著室外溫度的變化，系統往往采用多種調節方式，此時循環泵工況也各不相同，必須根據實際情況，制定適宜的控制策略。
參考文獻：
[1] 賀平，孫剛，王飛，等.供熱工程[M].4版.北京：中國建筑工業出版社，2009：242-260.
[2] 付祥釗.流體輸配管網[M].2版.北京：中國建筑工業出版社，2005：303-318.
[3] 韓艷.供熱小區采用旁通管定壓技術的理論研究(碩士學位論文)[D].太原：太原理工大學，2007：16-25.
[4] 王慧萍.旁通管調壓技術在集中供熱中的應用研究(碩士學位論文)[D].太原：太原理工大學，2009：67-76.
[5] 吳國熙.調節閥的使用和維修[M].北京：化學工業出版社，1999：101-107.
[6] 石兆玉.正確選擇流量調節閥是實現供熱系統流量平衡的關鍵[J].區域供熱，2009(1)：33-43.
[7] 楊紀偉，張麗榮.調節閥阻力特性分析[J].閥門，2001(2)：22-24.

    (本文作者：楊鑫 雒俐暖 王飛 太原理工大學 環境科學與工程學院 山西太原 030024)
