燃?xì)廨斉湔{(diào)度管理系統的設計與應用

摘 要

摘要：本文介紹了燃?xì)廨斉湔{(diào)度管理系統組成、功能和應用，提出了燃?xì)廨斉湔{(diào)度管理系統設計方法和實現途徑，重點提出了保障工藝數據在采集、傳輸、存儲和分析過程中可靠性及整個系
摘要：本文介紹了燃?xì)廨斉湔{(diào)度管理系統組成、功能和應用，提出了燃?xì)廨斉湔{(diào)度管理系統設計方法和實現途徑，重點提出了保障工藝數據在采集、傳輸、存儲和分析過程中可靠性及整個系統穩定性解決方案。
關鍵詞：輸配調度、SCADA、GIS、GPS、應急搶修、負荷預測、管網仿真、冗余
Abstract:This paper introduces Gas Distribution And Dispatching System structure, function and application，proposed Gas Distribution And Dispatching System design and implementation of ways， Highlighted the security process data collection, transmission, storage and analysis of reliability and stability of the whole system solution.
Key words:Distributiong and Dispatching、SCADA、GIS、GPS、Forcaster、Pipe network simulation、Redundancy
一 前言
為了更好地發展低碳經濟、保障民生，國家著力調整優化我國能源結構，大力推廣和發展清潔能源經濟，增加天然氣在一次能源消費的比例已經成為我國能源戰略重要組成部分。
天然氣輸配網絡管理水平的提高則是提高燃?xì)馄髽I(yè)運營管理水平、提高燃?xì)膺\(yùn)行安全性、可靠性、提高企業經濟效益的必然要求。隨著天然氣產業發展，我國城市燃?xì)廨斉涔芫W(wǎng)也發展為多氣源供氣、多壓力等級管網構成縱橫交錯龐大復雜的網絡體系。燃?xì)廨斉渑c調度信息化管理系統是各燃?xì)夤窘鉀Q燃?xì)廨斉浒踩c高效應用必然手段，國內燃?xì)廨斉涔芾硇畔⒒到y(tǒng)建設起步晚、起點低、總體水平還不高，但近幾年隨著國家大力發展天然氣產業，對燃?xì)馄髽I(yè)燃?xì)廨斉涔芾硇畔⒒笤絹碓礁?。逐步建立起燃?xì)鈹?shù)據采集與監控系統（SCADA）、地理信息管理系統（GIS）、安防系統、車輛調度管理系統（GPS）、輔助決策系統（包括管網仿真、負荷預測系統）等多個燃?xì)庹{(diào)度輸配管理信息化管理子系統，這些系統的建立極大地提高了企業管理水平、經濟效益和管網運行的安全性。但這些系統的建設都缺乏總體規劃，各個系統都相互獨立，形成了一個個信息孤島，用戶需要配備大量人員對這些系統進行管理和維護，增加項目建設和維護成本，各系統之間信息及數據資源無法共享，不能完全發揮信息化系統作用。本文主要針對該問題提出燃?xì)廨斉湔{(diào)度管理系統建設的設計思路和方法。
二 系統組成及功能
燃?xì)廨斉湔{(diào)度管理系統為燃?xì)馄髽I(yè)對燃?xì)馍a(chǎn)、產銷、管網運行狀態、設備資產管理、用氣安全管理等提供現代化的管理手段。它對提高燃?xì)夤芫W(wǎng)運行的可靠性、安全性與經濟效益，減輕調度員的負擔，實現燃?xì)廨斉湔{(diào)度自動化與現代化，提高調度的效率和水平中方面有著不可替代的作用。

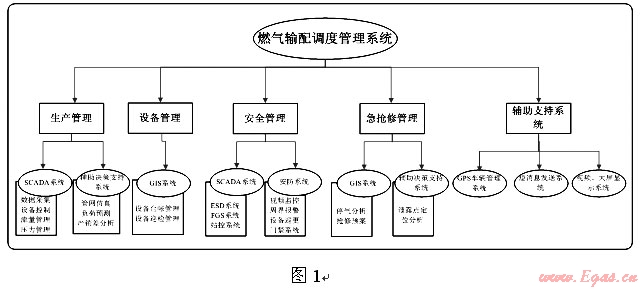

燃?xì)廨斉湔{(diào)度管理系統由SCADA系統、GIS系統、GPS系統、安防系統、輔助決策支持系統（管網仿真系統、負荷預測系統、泄露檢測定位）等子系統組成，各子系統提高了燃?xì)馄髽I(yè)生產管理、設備管理、安全管理、急搶修管理、輔助支持等五大部分管理手段和效率，其體系結構見圖1。
輸配調度各子系統具有以下功能：
（1）SCADA系統
SCADA系統融合了先進的計算機技術、現場總線技術、網絡通信技術、數據庫技術、HMI技術、控制技術等，實現對燃?xì)夤芫W(wǎng)系統的進氣、計量、輸配、調壓全過程的監控、管理和調度，能實現生產信息、管網狀況的自動化收集、分類、傳送、整理、分析和存儲，為其他信息化系統提供基礎數據。

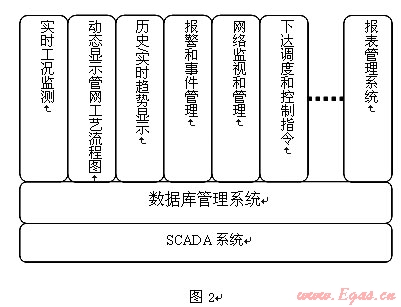

SCADA系統主要實時監測管網運行數據、動態顯示管網運行流程圖、顯示采集采集的歷史/實時趨勢、下達調度和操作命令、報警和事件管理、網絡監視和管理、生成各種數據報表等功能模塊組成。功能模塊見圖2：

（2）GIS系統
GIS系統為用戶提供一套管理燃?xì)廨斉涔芫W(wǎng)空間及屬性信息、實現數據的綜合查詢、統計及輸出、可以有效進行緊急事故處理、并可與SCADA系統、客戶信息系統集成使用的管理系統。

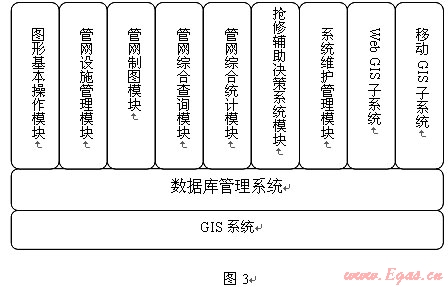

GIS系統主要由圖形基本操作模塊、管網設施管理模塊（設備臺賬管理）、管網制圖系統、管網綜合查詢系統模塊、管網綜合統計模塊、搶修輔助決策系統模塊、系統維護管理模塊、WEB GIS子系統、移動GIS子系統（PDA）等組成。功能模塊見圖3：

（3）應急搶修系統
    應急搶修系統利用GIS系統、客戶服務系統、SCADA系統及GPS系統分析事故原因，針對不同管網事故模式自動生成相應的科學、合理的應急預案，為搶修部門提供決策支持。
應急搶修系統根據SCADA系統、客戶服務系統獲取事故報警信息，利用客戶服務系統提供的用戶信息，分析出影響到用戶數量及范圍，根據應急預案等級劃分標準，系統自動識別需要啟用哪級預案。通過GIS系統自動對搶修點進行定位、顯示相關閥門、調壓器、管線、用戶信息并提供最優關閥方案。利用GPS系統自動調度離事故現場最近的搶修車輛和人員到現場搶修，將事故影響限制在最小范圍內。

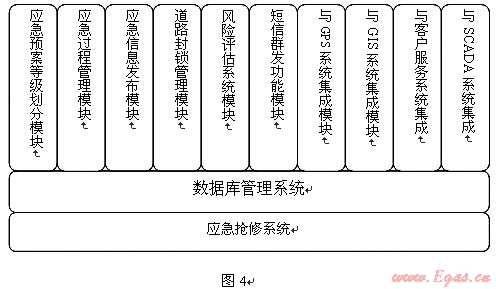

    應急搶修系統由應急預案等級劃分模塊、應急過程管理模塊、應急信息發布模塊、道路封鎖管理模塊、風險評估系統模塊、短信群發功能模塊、與GPS系統集成、與GIS系統集成、與CIS系統集成、與SCADA系統集成模塊等組成。功能模塊結構見圖4

（4）GPS系統
GPS系統是綜合GPS、GIS、GPRS（或CDMA1X并容合GSM）無線通信技術，為燃?xì)庥脩籼峁└鞣N運輸車輛的調度管理的系統軟件。提供了對公司車輛進行高效和科學化的管理手段。
GPS系統主要功能有車輛實時定位、車輛監視控制、車輛調度管理、車輛報警處置、短信語音通信等。功能結構見圖5：

（5）輔助決策系統
輔助決策系統用于解決和優化城市燃?xì)鈴?fù)雜管網、多氣源燃?xì)廨斉湔{(diào)度管理系統，建立管網實時運行模型，分析SCADA系統采集的管網實時數據，對管網的異常運行工況進行分析，模擬分析計算用氣高峰期管線上的壓力分布，分析高峰期每日運行的管道系統的輸送和儲氣性能。分析歷史數據，利用管網仿真系統對管網未來用氣狀況和負荷進行預測，根據預測結果提前制定用氣計劃，保護用氣安全；對管線的泄漏情況進行分析以及時發現泄漏點，減少泄漏損失；對管網的安全運行進行風險評估以合理優化設備維修更新計劃。

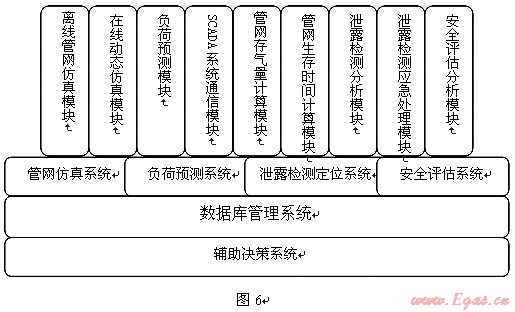

    輔助決策系統一辦包含管網仿真系統、負荷預測系統、泄露檢測定位系統、安全評估系統等系統組成，輔助決策系統結構見圖6：

三 系統設計原則
燃?xì)廨斉湔{(diào)度管理系統需要調動企業各個部門的力量，將企業生產運營流程及管理模式運用現代網絡通信技術、計算機、軟件及控制技術等建設成現代化信息管理平臺。通過對企業生產運營及安全管理流程進行優化和業務創新，建立現代企業管理制度，提高燃?xì)馄髽I(yè)經濟效益和社會滿意度。
燃?xì)廨斉湔{(diào)度管理系統建設一般遵循總體規劃，分步分期建設，各項功能和規模伴隨著企業生產需求和企業發展而不斷完善和發展。系統設計原則如下：
（1）       總體規劃：輸配調度管理系統包含多個子系統，各個子系統即相互獨立又相互關聯，每個子系統建設時間和服務部門各不相同，因此系統在第一個子系統建設初期就要總體規劃，根據企業發展規劃，預留與其他子系統的接口。
（2）       制定標準：輸配調度管理系統建設周期長，而且系統規模隨著管網發展而不斷發展，因此系統建需要先行制定系統建設標準，對系統建設涉及到設備、平臺軟件、通信網路、系統功能、各子系統接口、通信協議、數據庫、軟件編碼等制定一系列標準。制定了完善系統建設標準，節約項目建設成本、提供系統的穩定性和可靠性、方便系統的維護和管理。
（3）       系統安全性：系統安全性包括系統穩定性、數據完整性和可靠性、系統具備防病毒及黑客攻擊、設備可靠運行
（4）       系統先進性：系統應用的軟硬件要符合技術發展潮流，系統功能要完備，滿足企業生產運營的需要。
（5）       系統可擴展性和開放性：系統選用國際主流并在相關行業的到廣泛應用的硬件設備和軟件平臺軟件。軟件平臺要高度開放，支持國際標準協議和其他系統軟件接口，保證數據資源和其他子系統共享。方便系統擴展，便于開發、維護、管理和系統升級。
（6）       系統可靠作性和易用性：在軟件設計中充分考慮面向最終用戶，使系統在安裝設置、使用操作、維護管理等方面簡單易用，符合各類使用者和維護人員的操作習慣，減輕其日常工作量，提供友好的用戶界面及在線幫助。
（7）       建立公用數據庫平臺：燃?xì)廨斉湔{(diào)度管理系統需要建立一個統一的數據庫平臺，用于各子系統進行數據共享及交換的平臺，其中SCADA系統提供現場生產的實時和歷史數據供GIS系統、應急搶修系統和輔助決策系統應用，GIS系統可以為GPS系統提供地圖信息，應急搶修系統需要GIS系統數據。只有建立了一個公用的數據庫平臺，才可以實現整個輸配調度系統高效流暢的運行，提高工作效率。
（8）       應采用性價比高的系統，由于各企業規模不一樣，對系統要求及投入也不同，因此在規劃系統時，一定系統建設規模和設備，在滿足企業生產需要的前提下選用性價比高的系統。
（9）       建立統一管理平臺：SCADA系統采集的管網數據信息，建立燃?xì)夤芫W(wǎng)運行模型，形成統一的管理平臺和人機界面，監測管網的實時運行狀態，對管網運行工況進行仿真和評估，生成調度策略和緊急搶修策略，保障燃?xì)夤芫W(wǎng)安全、連續、穩定運行，提高燃?xì)馄髽I(yè)管理水平和運營經濟效益。
四 系統安全性和穩定性解決方法
    燃?xì)廨斉湔{(diào)度系統設計的核心就是保證數據完整性和可靠性以及各個子系統安全穩定的運行。SCADA系統為整個輸配調度管理系統提供管網運行實時工藝數據，只有SCADA提供完整、準確和穩定的實時工藝數據，才能掌握輸配管網實際運行情況，確保管網運行安全。提高管網仿真和負荷預測結果精度，生成正確的輸配調度策略和緊急搶修預案。
4.1SCADA系統結構設計

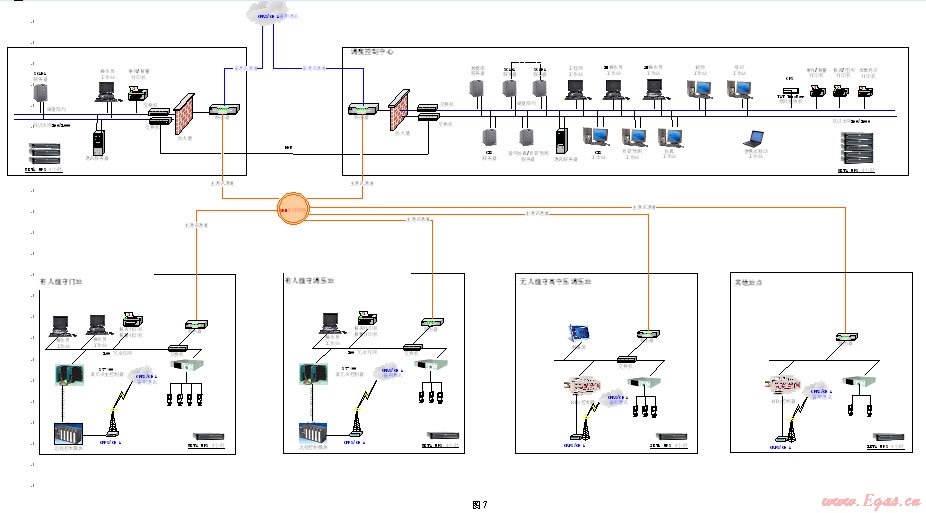

典型SCADA系統結構設計見圖7：
SCADA系統主要由調度監控中心、網絡通訊系統、本地監控站及現場檢測儀表、傳感器、變送器、執行機構等部分組成。邏輯上可以將三SCADA系統劃分為中心調度層、網絡通信層和本地監控層：
第一層：中心調度層
主要SCADA服務系統、通信服務系統、數據庫系統等構成。
SCADA系統服務：通過廣域網與各本地監控站點建立通信，獲取燃?xì)夤芫W(wǎng)運行的實時數據，實現整個管網系統的遙測、遙信、遙控、遙調功能，完成對全管網數據集中采集和監控，并對采集數據進行分析和處理，建立報表系統，為其它管理系統提供基礎數據。
通信服務系統：主要運行通信軟件，對本地監控層控制器采集數據禎進行解包并將數據打包成標準通信格式送到SCADA系統和共用歷史數據庫中，同時對SCADA系統發送控制指令禎進行解包，發送到本地監控層控制器中，由控制器執行調度中心下達的控制指令。
數據庫系統：將SCADA系統提供的管網運行狀況實時監測數據非實時數據有機地統一起來，實現數據及信息的無縫連接和交換，以及系統的跨平臺、跨系統、跨網絡、跨應用的集成。SCADA系統數據由實時數據庫和歷史數據庫組成。
第二層：網絡通信層
系統的網絡通信包括局域網通信、廣域網通信兩部分。
局域網通信：在中心調度層的各系統，采用1000Mbit/s全交換式以太網作為骨干網絡，通過高檔次1000Mbit/s交換機，實現網絡連接，子系統交換機實現1000Mbit/s以太網和100Mbit/s以太網的平滑過渡，采用100Mbit/s全交換式以太網作為各子系統的骨干網絡，并實現100Mbit/s到桌面。在SCADA系統與廣域網路由器之間，采用100Mbit/s全交換式交換機，建立單獨的快速以太網連接通路，對實時通信網絡與非實時通信網采用隔離措施。通信協議采用TCP/IP。
廣域網通信：對于SCADA系統的廣域網通信，從中心調度層到各站控系統的廣域網連接，通過廣域網路由器和租用專業通信公司的信道，以光纖或無線GPRS/CDMA方式，實現遠程數據的傳遞和交換。通信協議采用MODBUS、DNP3等通信協議
第三層：本地監控層
本地監控層由RTU/PLC、智能儀表、傳感器、變送器、執行機構等組成，獨立完成各本地監控點的數據采集和閉環控制功能。通過網絡通信，為調度中心提供可靠的現場實時數據，同時也能接受調度中心發來的控制和參數設定指令。
4.2 數據穩定性和可靠性解決方案
    根據SCADA系統網絡結構設計，為了解決SCADA系統采集數據穩定性和可靠性，需要分別從三個組成部分分別考慮予以設計。
（1）選擇可靠的性價比高硬件設備，包括現場檢測儀表、執行機構、控制系統設備和中心服務器、網絡設備和工作站等硬件設備；只有選用可靠的硬件設備是保證數據穩定的基礎。
（2）施工要規范：燃?xì)馐且兹家妆锲?，因此在施工過程中一定要嚴格按照國家相關防爆危險區域施工標準進行施工，燃?xì)釹CADA系統施工一定要有專業的有施工資質廠家進行施工，布線接線及設備安裝要規范可靠。
（3）防雷設計：燃?xì)鈭稣炯肮芫W(wǎng)都在室外，因此在設計燃?xì)釹CADA系統時，要進行防雷設計，雷電尤其是感應雷會對儀控設備造成損壞，影響到系統的運行安全和穩定。防雷設計是燃?xì)釹CADA系統重要組成部分，防雷設計要求如下：
●接地系統要符合國家相關標準，調度中心和站控室內接地電阻要小于1歐姆；
●所有進入控制柜內的信號線（包括開關量數入、開關量輸出、模擬量輸入、模擬量輸出等）、電源線、通信線都要接防浪涌保護器；
●現場重要儀表，如流量計、氣體分析儀、壓力/溫度變送器等在儀表端也要考慮防浪涌保護。
（4）冗余設計：冗余設計是解決系統穩定性和可靠性重要手段，冗余系統可以保證系統的穩定性和可靠性，SCADA冗余系統可以從以下幾個方面進行設計：
●站控系統冗余：對重要的場站，比如門站、儲配站、電廠調壓站對控制系統要求高的場合需要采用冗余的PLC控制系統。
● 通信網絡冗余：為提高通信穩定性，SCADA系統通信系統可以采用冗余設計，當主通信通道發生故障時系統能自動切換到備用通信通道，由備用通道來傳送數據。
●SCADA服務器冗余：對于城市燃?xì)釹CADA系統，調度中心SCADA服務器和通信服務器一般都采用冗余設計，一旦主服務器出現故障，系統能自動切換到備有服務器，由備用服務器承擔起數據通信和采集任務。
●冗災中心設計：對于大的城市燃?xì)釹CADA系統，一般可以考慮采用雙中心設計（既冗災方式），當主調度中心出現災難性事故造成調度中心軟硬件無法正常運行失去調度功能后，能自動切換到異地設置的備用冗災中心去，由備用冗災中心承擔起輸配調度任務。
    冗余系統設計要求根據用戶實際需要進行有選擇的應用，冗余系統使用會增加用戶的投資。
（5）通信系統設計：通信系統是站控系統和調度中心數據傳輸?shù)耐ǖ篮瓦B接的紐帶，通信系統穩定是保證采集數據可靠性和完整性重要保障。
● 通信系統選型原則：對重要站點如門站、儲配站、分輸站等重要場站或需要進行遠程控制或視頻傳輸站點一般采用有線通信通信方式，有線通信包括自鋪光纖、租用電信運營商提供的專用光纖網絡（VPN、APN、VPDN、SDH）等。有線通信具有實時性好，通信速率快、通信穩定等優點，可以實現實時通信和視頻傳輸功能，但運行費用或建設費用比較高。
    對城市燃?xì)獯笥脩簟⒐芫W(wǎng)不利點、區域計量站等實時性要求不高的站點一般采用CDMA X1/GPRS 無線通信方式，無線通信優點是運行費用低，但通信實時性、通信網絡穩定性和可靠性都不高。為了解決無線通信軟件缺陷，可以通過開發多功能通信軟件來彌補無線通信實時性和穩定性不高的缺陷。
●無線通信軟件設計：

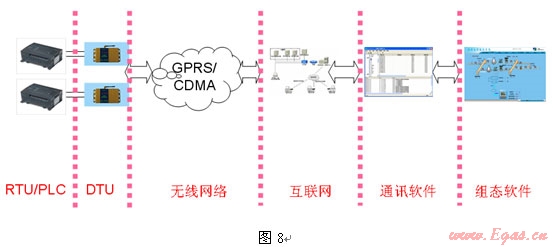

通信軟件主要功能是對系統傳輸數據幀進行分析、解包、封裝，是SCADA系統數據傳輸?shù)募~帶。無線通信系統結構圖見圖8
為了解決無線通信實時性和不穩定性，通過通信軟件應用層開發以下功能來解決：

●數據就地存儲和補全功能：當通信中斷時，采集的實時數據保存在站控系統控制器內，每個數據都帶時間標簽，當通信恢復正常后，控制器將存儲的數據自動補傳到調度中心通信服務器上，保證數據的完整性。
●采集時間間隔可在調度中心設定：無線通信是根據通信流量來收費，一般數據采集時間都在3~5分鐘，為了滿足站點在檢修或緊急情況下加快數據采集頻率，每個站時間間隔設計成可調。
●報警自動上傳功能：無線通信站點采集時間間隔較長，無法滿足對現場運行安全的監控，通信軟件設計自動報警上傳功能，當現場發生泄露、緊急切斷等報警信息時，現場控制器能自動將報警信息及時上傳到調度中心通信服務器，調度中心能及時采集到現場發送來的報警信息。并且自動縮短數據采集是時間間隔，用戶能實時監控故障點運行情況，啟動應急搶修機制。
●系統自動校時：為了保證計量數據準確性和可靠性，現場所有站點控制器和中心服務器要統一校時，所有節點時間都要統一。
● 主備信道自動切換功能：采用主備通信站點，通信軟件主備信道能實現自動切換功能，當主信道出現故障時，通信軟件能自動切換到備用信道，有備用信道進行數據采集；當主信道故障恢復時，又能自動切換到主通信信道。
●通過通信軟件同時將采集數據送到SCADA系統實時數據庫和共用歷史數據庫，保證采集數據安全性。
    通過通信軟件功能開發，可以解決無線通信對安全監控、保證數據完整性和可靠性的要求。
4.3各子系統安全設計
（1）防病毒系統和網絡隔離系統
系統要建立安全策略和運行管理機制、安全規章制度建設的意見，以身份鑒別、訪問控制、網絡隔離、數據加密等安全技術為基礎的實用、高效、高度可靠的信息化整體安全體系結構實施方案，建立完整防病毒管理體系。
（2）數據備份/恢復
當由于服務器硬件故障/其他相關軟件故障和誤操作影響系統軟件或應用軟件系統時，使用磁盤陣列或光盤備份軟件或備份策略將系統進行恢復，保證系統恢復正常運行。
（3）對重要服務器和軟件采用冗余配置
    對于重要服務器系統和軟件采用冗余配置，當主服務器發生故障時，備用服務器能即時啟用保證系統正常運行，提高系統安全性和穩定性。
（4）建立容災中心
    對于大的燃?xì)廨斉湔{(diào)度系統，為了提高整個系統安全性，可以考慮建立容災中心，當主調度中心發生重大災難性破壞時系統將實時自動切換至備用調度中心；由設在備用調度中心系統承擔起燃?xì)廨斉湔{(diào)度管理任務。在主控中心恢復后，在網絡層上自動從備用控制中心切換至主控制中心。
五 結束語
燃?xì)廨斉湔{(diào)度管理系統建設是一個長期的，不斷充實和完善的系統工程。只有將各個子系統相互關聯、數據共享才能更好為企業生產調度服務，保證燃?xì)夤芫W(wǎng)安全高效穩定的運行，為企業創造更大的經濟效益和社會效應。
參考文獻：
[1] 郭遠剛，劉曉 《城市燃?xì)饩C合管理信息系統建設探索》來源于網絡


(本文作者：葉慶紅 上海航天能源股份有限公司)
