塔里木盆地庫車坳陷中部地震速度場的建立方法

摘 要

摘要：復雜構造地區速度場的建立對于準確進行時深轉換十分重要，過去由于方法較為單一，影響了構造解釋的精度及勘探成功率。為此，提出了利用高精度衛星照片結合地震相沉積相分析、
摘要：復雜構造地區速度場的建立對于準確進行時深轉換十分重要，過去由于方法較為單一，影響了構造解釋的精度及勘探成功率。為此，提出了利用高精度衛星照片結合地震相沉積相分析、有井約束反演、疊加速度譜分析、井資料分析等多信息對復雜構造地區速度場進行綜合建模的方法技術。通過對各種信息統一校正及塔里木盆地庫車坳陷中部礫石層及巨厚鹽體的速度變化規律的分析，精細建立了各控制層的速度場，進而消除了地震剖面中時間域里的偽構造，在塔里木盆地庫車坳陷取得了良好的勘探效果。
關鍵詞：庫車坳陷；地震勘探；構造；速度；礫石層；鹽膏層；塔里木盆地
    速度場的建立一直是復雜構造解釋及圈閉評價中的重點與難點，對速度場的認識程度，會極大影響地質構造的勘探精度[1]。目前對于速度場的綜合研究方法還比較少，技術手段單一，主觀性強，在復雜構造地區應用效果較差。特別是在塔里木盆地庫車坳陷，由于受到淺層構造建模、巨厚鹽體發育、速度縱橫向變化劇烈等多種因素的影響，速度場分布復雜，用單一的方法難以準確地建立速度場。“速度場陷阱”一方面影響各地質層位的井深預測，另一方面也易解釋出假構造或假圈閉，或是高點位置偏移[2～4]，致使勘探失利。因而通過多方法、多信息綜合分析從而準確地建立區域速度場，對于準確預測各地質體的深度及提高勘探成功率具有重要意義。
1 研究區概況
    庫車坳陷中部油氣資源豐富，勘探前景十分廣闊。目前庫車坳陷油氣勘探瓶頸在于圈閉落實程度較低，難以選擇有利的鉆探目標。雖然目前圈閉顯示較多，但由于受地震資料品質差和速度研究難度大的限制，圈閉落實面臨很大困難。分析近年來勘探失利的井，以圈閉不落實居多，據統計大約80%都是因為圈閉不落實。究其原因除構造模式認識有誤之外，速度場建立不合理是最重要的因素。如何精細建立平面及縱向上的速度場，對于正確的時深轉換及圈閉評價具有重要的意義。
2 高精度衛星照片結合地震相沉積相分析礫石層分布
    礫石層厚度變化大，其速度明顯高于圍巖，是引起速度模型構建不合理的主要因素之一，準確識別礫石層的分布范圍及厚度，分析其速度變化趨勢及分布規律，對于準確建立速度場非常重要。

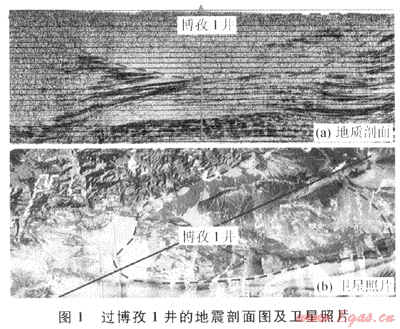

    通過高精衛星照片可以從地表識別淺層礫石區的分布范圍，在地震剖面上根據波組特征分析礫石層的厚度及沉積微相分布特征(圖1)，礫石層在地震剖面上表現為雜亂、低頻等特征，并與下伏巖層的地震波組呈角度相切。通過地震波組的變化規律還可以精細刻畫礫石層內部結構。

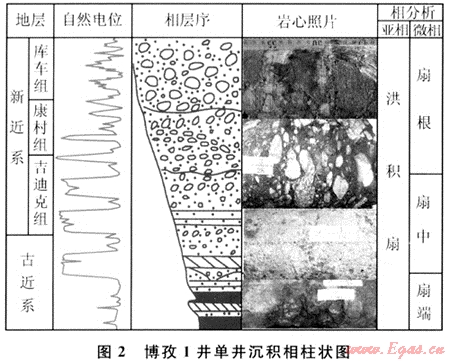

    確定了礫石區分布范圍之后，通過地震相、沉積相綜合分析相帶展布規律，從而分析速度變化規律。根據鉆井資料分析，由北向南和由西向東，庫車坳陷庫車組和康村組礫石層厚度由扇根→扇中→扇端逐漸變小，其顆粒逐漸變小，泥質含量增加(圖2)，速度減小，其速度變化規律受沉積微相控制明顯。

3 通過有井約束速度反演分析各層速度變化規律

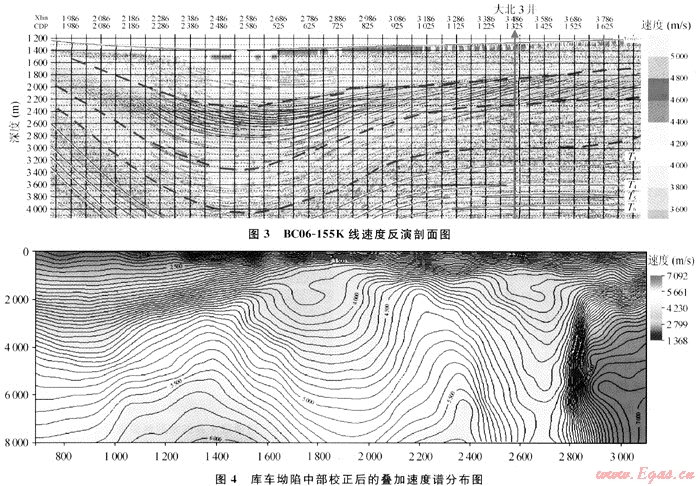

    井間地層速度過去一直是通過井點速度進行外推內插，同時進行深度及構造部位的校正，主觀性較強。筆者提出通過有井約束反演進行井間速度反演(圖3)，一方面使得建立的速度模型符合井點處的速度分布結構，另一方面也充分利用地震剖面中的屬性信息反演地層速度，進而精細研究礫巖區、巨厚鹽體區等異常地質體的速度變化規律。
4 利用疊加速度譜資料進行速度場的分析
    疊加速度譜使用的是為了最佳疊加效果而采用的速度[3]，和地層速度是不一樣的，但是疊加速度譜能反映層速度縱橫向的變化趨勢，通過測井曲線或VSP資料進行校正，可以充分利用疊加速度譜信息，提高建立速度場的精度(圖4)。

5 井速度分析
    微觀上，對于同一區帶或構造帶，因地層巖性相對單一，受壓實作用和構造應力作用“雙重影響”，層速度隨埋深增加而加大，如克拉蘇構造帶東段克拉1-克拉3井區，克拉蘇構造帶西段大北1-大北3井區，東秋構造帶東秋8-迪那1井區的各層。
    宏觀上，因庫車坳陷前陸盆地構造運動頻繁，不同區帶或構造帶地層巖性變化大，層速度隨埋深變化除受“雙重影響”外，還主要受巖性變化控制。層速度隨埋深增加而加大的規律不明顯，甚至有可能出現層速度隨埋深增加而變小的現象，這些都是正?，F(xiàn)象。
    微觀上與宏觀上的不一致性使在速度場建立時要綜合多方面的因素，對于測井速度或VSP速度的分布規律，一定要結合構造應力、巖性、埋深、沉積相、構造部位等多種因素進行全面分析。
6 結果及認識

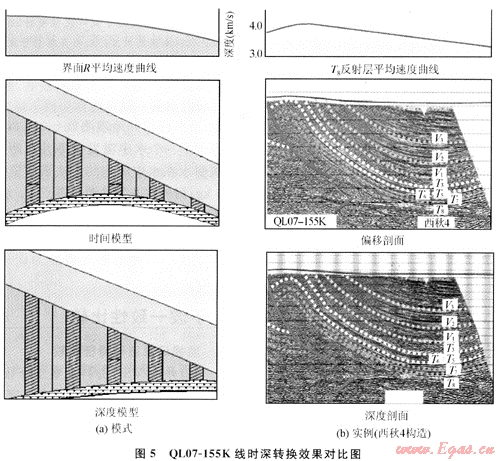

    通過綜臺運用井資料信息、地震相及沉積相信息、疊加速度譜信息等多種信息對庫車坳陷進行了速度攻關研究，同時對各種信息進行統一校正，精細研究了其速度在縱橫向上的變化規律，更進一步恢復了地下真實構造，消除了時間域的偽構造并發現了一批時間域中隱藏的構造及圈閉(圖5)，收到了良好的效果，通過與井的對比，預測深度與實鉆深度相差基本都在1%以內，精度較高。筆者提出的方法進一步深化了庫車地區速度研究技術，為圈閉的準確落實奠定基礎，同時該技術可以推廣到其他復雜地區，促進山前復雜區速度研究技術和油氣勘探進程。
參考文獻
[1] 張華軍，王海蘭，肖富森，等.基于反射層的變層速度模型時深轉換方法EJ3.天然氣工業，2003，23(1)：36-38.
[2] 楊智仁.四川東部高陡構造的歸位處理研究[J].石油地球物理勘探，1991，30(4)：1-11.
[3] 梁順軍，梁順郴.高陡背斜地震剖面高點偏離問題分析及其校正[J].石油地球物理勘探，2001，36(1)：105-114.
[4] 謝銳杰，朱廣生，漆家福，等.聲波測井資料在平均速度場中的應用[J].西南石油學院學報，2003，25(1)：9-11.
[5] 邵雨，李學義，孔智勇，等.模列速度建場方法的應用研究[J].石油地球物理勘探，2003，38(6)：675-679.

(本文作者：韓小俊1，2 韓波3 1.成都理工大學；2.川慶鉆探工程公司地球物理勘探公司；3.中國石油塔里木油田公司)
