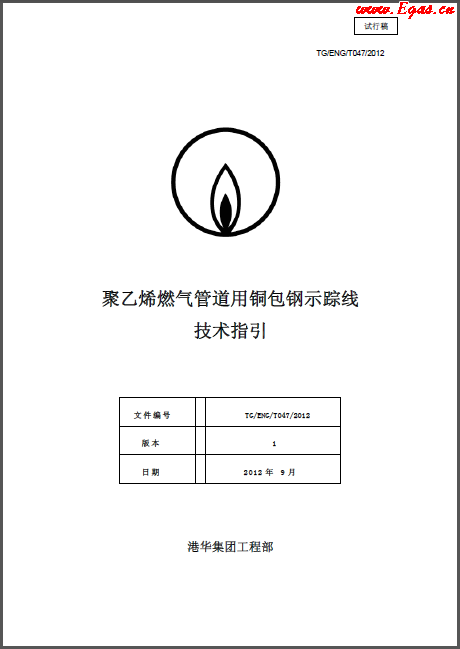

港華聚乙烯燃氣管道用銅包鋼示蹤線技術指引

摘 要

在研究了銅包鋼這一新型的示蹤線產品并開展了試點應用，現根據相關成果，編制銅包鋼示蹤線試行指引，以進一步解決聚乙烯管道的探測問題及規范示蹤線的敷設安裝。

 隨著集團聚乙烯燃氣管道鋪設長度的迅速增長，合資公司反饋了現有聚乙烯管道示蹤線存在一些局限性，包括有效探測距離不足、探測不到等問題，為解決這些局限性，有效發揮示蹤線應有的示蹤效果，我們積極研究和試點新型銅包鋼示蹤線，并根據初步的研究成果編制本指引。在前期的試點試驗中，新型示蹤線取得了不錯的效果，但由于試驗周期短，試驗條件單一，不能全面測試該些產品的特點，故希望藉此試行（試行期暫定為一年），收集各公司的實際使用反饋建議及經驗后進一步修訂和推行。

特別提示，盡管銅包鋼示蹤線在探測距離方面有著明顯的優勢，但若連接處理不好，可能導致快速腐蝕或電流流失，進而影響導線的示蹤功能，因此必須保證連接處的密封防水和防腐性能。

安裝要求
3.1銅包鋼示蹤線選用及安裝時應遵循以下要求：
3.1.1應用于管溝敷設的聚乙烯管道時，示蹤線導體直徑不得小于表1的要求；
3.1.2應用于定向穿越的聚乙烯管道時，應根據地質情況及拖拉力選用較大直徑的銅包鋼示蹤線；當管道埋深超過可探測范圍時，宜考慮在定向穿越出入土點附近適當位置設置有效標識。
*注：根據試點應用的測試數據，可探測深度約為5米，有效探測距離超過300米，但該數據與土壤周邊環境有關。
3.2為保證示蹤線的連續完整性及探測距離，在敷設示蹤線時，應盡量減少連接的次數；當需要連接時，宜使用專用連接件進行連接，并應按照廠家操作指導說明書進行、，在施工過程中連接接頭不應受到外力拉伸、扭曲。
3.3 示蹤線的敷設應遵循以下要求：
3.3.1應用于管溝敷設的聚乙烯管道時，示蹤線應呈直線放置在管道的正上方，貼管敷設，每隔2～3m膠帶將示蹤線與管道固定。
3.3.2應用于定向穿越的聚乙烯管道時，示蹤線不應有接口，宜沿管道相對兩側鋪設兩條示蹤線，且應每隔2～3米進行牢固固定并留有適當裕量（見圖6）但不能打結；入土端部應做好加固處理（見圖7），以避免破損及拉伸延展。

..........
