軍山門站加臭劑充裝工藝的改進

摘 要

摘要：針對加臭劑從原料桶充裝到加臭機儲液罐原有工藝存在的問題進行分析，尋找改進的辦法，提出了用電動裝置抽液代替用氮?dú)鈮阂撼溲b的工藝改進方案，從而進行實施取得到了良好的效
摘要：針對加臭劑從原料桶充裝到加臭機儲液罐原有工藝存在的問題進行分析，尋找改進的辦法，提出了用電動裝置抽液代替用氮?dú)鈮阂撼溲b的工藝改進方案，從而進行實施取得到了良好的效果
關鍵詞：加臭劑；充裝工藝；改進
1 前言
    眾所周知，天然氣是無味道的，泄漏到空氣中后人查覺不到，所以很容易發生爆炸事故。武照國家相關標準、規范的要求，在五里界、軍山兩個門站即城市管道的首端，給天然氣進行加臭(加臭劑為四氫噻吩THT)。
    按照《城鎮燃?xì)庠O(shè)計規范》，在天然中的加臭量一般為16～24mg/m3，我公司軍山門站作為接氣門站，擔負著我公司70%的供氣任務，供應整個漢陽、漢口地區，去年冬季高峰每天的輸氣量在160×104m3左右，每個月的加臭量約為1200kg。因此，確保加臭劑按時、按量且安全的充裝到加臭機儲液罐內尤其重要。
2 軍山門站加臭劑原有充裝工藝
    軍山門站作為接氣門站，其主要功能從上游接氣，經過過濾、計量、加臭后輸入的天然氣高壓管網。軍山門站的加臭功能描述：利用高壓氮?dú)庾鲃?dòng)力氣源，通過將氮?dú)廨斎爰映魟┰贤?，從而使得原料桶?nèi)加臭劑被壓出，通過連接導液管，充裝到加臭機儲液罐內；加臭機再根據門站的出站流量，按預先設定的加臭量將加臭劑自動加入到天然氣中。

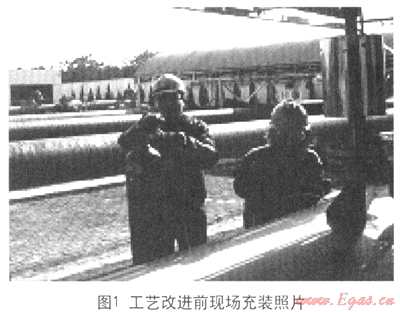

    這種加臭劑充裝工藝存在的問題，由于氮?dú)鈮毫毧刂圃?.03MPa，現場需要不斷調整壓力，否則壓力增大會導致加臭劑原料桶或?qū)б汗茏冃纹屏?，從而引起加臭劑泄漏。因此，?桶(200kg/桶)加臭劑充裝到加臭機的儲液罐內需要耗時約2h，而且需要準備專用氮?dú)馄浚硗庠贤皟?nèi)加臭劑無法卸干凈。圖1為加臭劑充裝工藝改進前現場充裝照片。


3 軍山門站加臭劑充裝工藝的改進
3.1 加臭劑原有充裝工藝

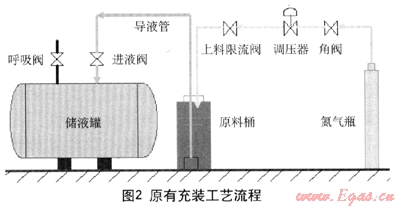

    軍山門站加臭劑原有充裝工藝流程見圖2。


3.2 原因分析
    影響加臭劑充裝的原因詳見表1。表1分析可以看出，主要是加臭劑原料桶和導液管不承壓，需要對氮?dú)馄枯敵鰤毫M(jìn)行不斷調整，從而導致不能安全快速有效地將加臭劑充裝到加臭機的儲液罐內。
表1 影響加臭劑充裝原因
序號
原因
分析結論
成因概率
1
氮?dú)馄啃瓒ㄆ谛?yàn)、專門運輸
氮?dú)夤?yīng)不及時，影響加臭劑的充裝。
5%
2
加臭劑原料桶和導液管為非承壓桶，不能設定較大充裝壓力，需要隨時對氮?dú)馄空{(diào)壓器進行設定
每次充裝需人不斷調整壓力，耗費時間，影響加臭劑的及時充裝。
85%
3
雨雪天氣的影響
影響加臭劑的及時充裝。
5%
4
運行工操作不規范、不熟練
影響加臭劑的及時充裝。
5%
3.3 尋求解決問題的方案
    (1) 方案1——提高原料桶和導液管的承壓能力
    由于加臭劑與加臭劑原料桶是從法國原裝進口，要想提高加臭劑原料桶、塑料導液管的耐壓能力，比較困難；而且這種方案并不能有效地縮短加臭劑的充裝時間。因此，這種方案不可行。
    (2) 方案2——由手動調壓改為自動調壓
    如果將調壓器手動調壓改為根據臭劑桶內壓力自動調壓裝置，則要增加一套壓力傳感器及電動調壓裝置。由于加臭劑原料桶不是固定的，自動調壓裝置的安裝就存在困難；另外這種方案同樣也不能有效地縮短加臭劑的充裝時間，而且投入也比較大，此方案也不可行。
    (3) 方案3——改變加臭劑的充裝工藝
    由于前兩種方案都很不可行，那么只能從改變加臭劑的充裝工藝來著手，考慮采用電動裝置抽液代替用氮?dú)鈮阂?，即采用齒輪泵配電機抽取加臭劑充裝到加臭劑的儲液罐內的充裝工藝。
    齒輪泵是用兩個齒輪互嚙轉動來工作，對介質要求不高，一般壓力在6MPa以下，流量較大；齒輪泵結構緊湊，使用和保養方便；且具有良好的自吸性，故再次開泵前無需灌入液體；齒輪泵的潤滑是靠輸送的液體進行潤滑，工作時無需加潤滑油。因此，采用齒輪泵抽取加臭劑進行充裝是有一定的優勢力的。
    另外，由于加臭劑充裝現場在天然氣場門站工藝區內，屬于易燃易爆場所，改用電動裝置充裝還需考慮防爆問題。因此，我們認為現場只需采用防爆電機來帶動齒輪泵進行工作，那么方案3就是可行的。
3.4 方案的實施
    我們制訂了詳細的工藝改進方案，對現場進行改造，安裝相應的設備設施，并明確了加臭劑充裝時的注意事項。
    (1) 做高位固定支架，支架上安裝抽液泵系統(齒輪泵+防爆電機)，并將設備進行接地。
    (2) 敷設絕緣電纜線，并在支架旁安裝防爆按鈕箱，以方便現場就地操作。
    (3) 現場安裝進液管(選用鋼管，并進行防腐)及控制閥門；并在進液管末端加裝管帽，防此不充裝時有異物進入進液管。
    (4) 抽液泵頂部加裝鐵質罩棚，以防雨雪天氣影響充裝。
    (5) 在充裝時要打開加臭機儲液罐排空閥，防止?jié)M罐。
   (6) 定期檢查抽液管，發現問題及時更換。
    改進后加臭劑充裝工藝流程見圖3。


4 效果評價與工藝推廣
4.1 效果的評價
    我們對加臭劑充裝工藝改進后的效果進行了評價，發現最明顯的效果是大大縮短了加臭劑的充裝時間。將一桶加臭劑充裝到加臭機的儲液罐，改造前用氮?dú)鈮阂旱某溲b方式確需要2小時，而現在用電機帶動齒輪泵抽液的充裝方式僅需10分鐘就可完成。另外，由于采用常壓抽取，加臭劑原料桶和抽液管不承壓，減少了超壓變形、破損的可能；而且原料桶內的加臭劑可以很干凈的充裝到儲液罐中，減少了浪費。圖2為加臭劑充裝工藝改進后現場充裝照片。


從表2可發現，加臭劑充裝工藝改造前后效果十分明顯，工藝改進后每次完成4桶加臭劑充裝任務可要省費用874元。
按目前軍山門站6桶/月加臭劑的充裝量來看，一年可節省費用15732元。
表2 加臭劑充裝工藝改進前后效果分析

充裝時間
充裝人工費
所需動力
其他費用
費用合計
工藝改進前
6～8h
102元(按7h計)
氮?dú)庀?00元
浪費加臭劑40元氮?dú)膺\(yùn)輸費及檢定費50元
892元/次
工藝改進后
40min
16元(按1h計)
電耗2元
改造材料費2100元
安裝費1000元
18元/次
改造費3100元
注：每次充裝4桶
4.2 工藝的推廣
    軍山門站的加臭劑充裝工藝改進后，經過一段時間的運行，證明用電機帶動齒輪泵抽液的充裝方式安全可靠，具有推廣價值。因此，我們隨后對五里界門站加臭劑的充裝工藝也進行了相同的改造。到目前為此，我公司兩個門站加臭劑的充裝系統運行十分平穩。

(本文作者：邵小蘭 謝欣安 宋繼剛 游濤 彭雷 武漢市天然氣有限公司 湖北武漢 420101)
