摘要：介紹了熱力管道漏點檢測系統(LDS)的泄漏檢測原理、系統組成，對熱力管道漏點檢測系統功能、設計、安裝、特點進行了探討。
關鍵詞：熱力管道；漏點檢測系統；漏點定位；泄漏
Technical Scheme of Leak Detection System for Heating Pipeline
ZHANG Fa-qi，Harald Kumpfert
Abstract：The detection principle and composition of leak detection system(LDS)for heating pipeline are introduced. The functions，design，installation and characteristies of LDS are discussed.
Key words：heating pipeline；leak detection system(LDS)；leak locating；leakage
在20世紀50年代，國外一些供熱技術發達國家，如瑞典、芬蘭、丹麥、德國等，已經采用直埋敷設方式代替?zhèn)鹘y(tǒng)的管溝敷設方式，他們擁有從直埋供熱管道設計、生產制造、施工驗收、監測、運行等一系列完整成熟的技術標準和措施。直埋敷設方式具有節約能源、造價低、占地少、施工方便等優點，近年來在我國也得到迅速發展。為了保證熱網安全可靠運行，隨時掌握熱網的運行情況，就需要在熱網中設置監測系統。對于直埋熱網，一些國家已經推廣使用熱網泄漏監測系統[1～3]。供熱管道的泄漏易導致大量的水和熱能的損失，降低供熱系統的輸送效率。供熱管道泄漏的主要原因有管道疲勞破壞、管段之間焊接質量不高、管道內部壓力超過其承受范圍、保溫層進水導致鋼管腐蝕破壞等。采用熱力管道漏點檢測系統(Leakage Detection System，LDS)，可及時準確地發現供熱管道保溫層內部的泄漏及保溫層損壞導致的地下水滲入，從而采取恰當?shù)难a救措施。本文對熱力管道漏點檢測系統的技術方案進行介紹。
1 檢測原理
目前廣泛應用的漏點檢測技術是通過管道保溫層中的傳感器導線對泄漏情況及漏點位置進行檢測。過去的檢測技術采用銅線作為傳感器導線，通過檢測脈沖響應判斷泄漏并定位漏點。而新的檢測技術采用鎳鉻線作為傳感器導線，可以判斷泄漏強度，并精確確定漏點位置。泄漏的液體會改變檢測系統的阻抗，根據這一原理，檢測傳感器導線間的電阻和傳感器導線與管道之間的阻抗(通常管道是接地的)可以獲得供熱管道泄漏信息。
阻抗可連續測量(由電力網供電)、間歇測量(由電池供電)，將測量值與歷史數據和設定值進行比較，以判斷管道是否泄漏。設定值可以遠程設置和現場設置，設定值取決于管道長度和測量頻率，測量值和報警信號將傳送到中央計算機系統(CCS)。如果發生報警，漏點檢測系統將自動顯示泄漏位置，用泄漏位置占傳感器導線長度的比例表示漏點的準確位置，測量精度不低于0.5%，最高為0.2%。
2 漏點檢測系統的整體結構

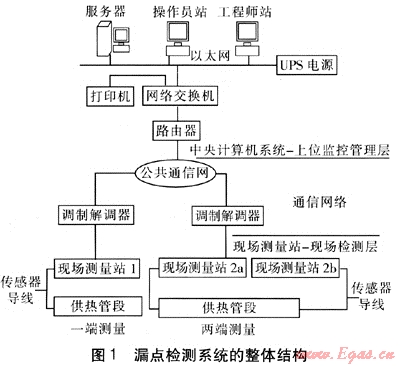

漏點檢測系統的整體結構可總結為2層、3部分。2層為：上位監控管理層、現場檢測層；3部分為：中央計算機系統、通信網絡、現場測量站。漏點檢測系統的整體結構見圖1。
中央計算機系統由服務器、操作員站、工程師站、打印機等組成，經網絡交換機與Ethernet工業標準以太網連接構成一個LAN局域網。局域網通過路由器和通信線纜接入公共通信網(Internet)，實現中央計算機系統與現場測量站間的數據通信。各現場測量站均有固定的IP地址，整個漏點檢測系統形成一個獨立的虛擬專用通信網絡，確保信息傳輸?shù)陌踩浴，F(xiàn)場測量站通過公共通信網與中央計算機系統實現實時通信、數據傳輸。中央計算機系統具有采集過程數據、提供操作指導、進行數據分析、系統診斷、系統報警、打印報告和趨勢顯示等功能。
3 系統組成
3.1 中央計算機系統
① 硬件組成及功能
服務器：采用工業用計算機，主要負責接收來自現場測量站的數據信息，向現場測量站發送指令，監控上位監控管理層內部、外部客戶的訪問，使局域網內所有計算機或遠程連接到公共通信網的計算機能夠登錄中央計算機系統，使管理者在任何地方都可了解漏點檢測系統的運行情況。
操作員站：采用工業用計算機，主要功能是使操作人員了解現場測量站的工作情況，操作員站可對現場測量站進行參數設置，是實現人機交互的主要窗口。
工程師站：主要功能是實現對漏點檢測系統軟件的管理和維護、系統組態、系統診斷、參數修改等。工程師站也可作為操作員站，通過密碼進入操作員站。
網絡交換機：連接各個現場測量站，建立局域網，構建通信網絡。
路由器：建立通信路由，專線接入公共通信網，實現外網通信。
UPS電源：不間斷電源，為整個漏點檢測系統提供平穩的電源。
② 軟件組成及功能
漏點檢測系統軟件包括管理軟件、通信軟件等。具體功能為：采集來自現場測量站的數據和報警信號；數據儲存、處理、傳輸；顯示所有報警數據、報警位置和時間；完成漏點檢測系統的時間同步；測量數據分析和生成趨勢曲線；測量回路中斷位置；檢測漏點位置，確定泄漏程度；檢測接地導線是否中斷；判定通信模塊(FCU)、漏點檢測模塊(LDM)故障、電源電壓低、現場測量站電源故障；計算傳感器導線回路長度和傳感器導線回路電阻；檢測各現場測量站的通信狀態。
3.2 現場測量站
① 組成

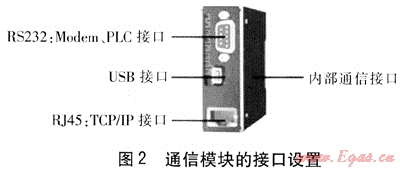

現場測量站主要由通信模塊、漏點檢測模塊組成，通信模塊的接口設置見圖2。它具有靈活的通信接口，可直接與漏點檢測模塊通信；分析檢測數據，并將數據儲存在SD卡上；電源管理功能，為其他漏點檢測模塊供電；建立中央計算機系統與各現場測量站間的數據通信。

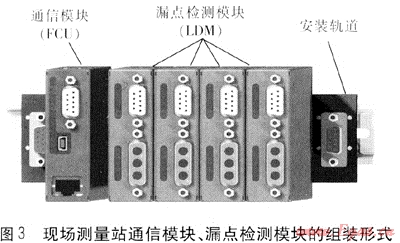

現場測量站通信模塊、漏點檢測模塊的組裝形式見圖3，所有模塊均安裝在軌道底板上，結構簡單，安裝方便。漏點檢測模塊的作用是：測量管道與傳感器導線之間的阻抗；通過傳感器導線與其他漏點檢測模塊通信(采用管段兩端測量時)；支持不同管段通信模塊間的數據傳輸；當有泄漏發生時，發出報警信號。
② 功能
通過監測傳感器導線與鋼管間的阻抗及傳感器導線之間的電阻，進行泄漏監測和漏點定位；監測傳感器導線回路電阻；電池電源監測(采用電池供電方式時)；實現與中央計算機系統間的通信；實現各現場測量站間的通信；與其他設備的通信，如可編程控制器、計量儀表及水位預警探測器等；實現與手提電腦及其他便攜設備連接，便于現場操作；可通過公共通信網(Internet)與遠程計算機通信；可通過電池供電或集成交流電源供電。
3.3 通信網絡
① 組成

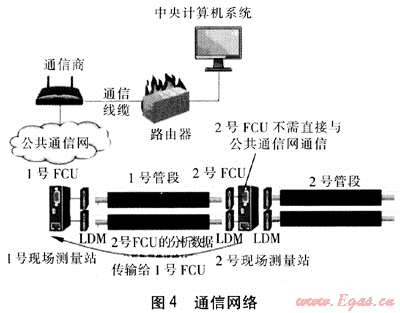

通信網絡完成現場測量站與中央計算機系統之間的雙向數據傳輸。通信網絡的數據傳輸包括從現場測量站到中央計算機系統，從中央計算機系統到現場測量站，從現場測量站到現場測量站(利用傳感器導線實現現場測量站間的通信)。通信網絡見圖4。
② 數據傳輸
數據傳輸是按照事故(報警)發生的時間表或先后順序進行。在圖4中，1號現場測量站與中央計算機系統建立通信，在通信期間，中央計算機系統檢查所有傳輸數據是否無誤。1號現場測量站把所有分析數據以文本格式傳送并寫入中央計算機系統的數據庫。2號現場測量站的分析數據先傳輸給1號現場測量站，再由1號現場測量站傳送至中央計算機系統，即2號現場測量站不直接經公共通信網與中央計算機系統進行通信。
在間歇測量方式下，現場測量站僅按事故(報警)發生的時間表與中央計算機系統通信，剩余時間處于熱備或休眠狀態，以節省能源。在通信期間，操作員可以遠程設置參數，參數設置有：漏點檢測系統的循環周期；系統時鐘(可自動同步)；絕緣阻抗臨界值。通信模塊在測量周期內傳輸數據，實現各現場測量站間的通信。
③ 通信方式
漏點檢測系統可采用多種通信方式：無線通信方式(如GPRS、VPN等)；基于以太網(TCP/IP)的通信方式；基于RS485的通信方式。
3.4 傳感器導線

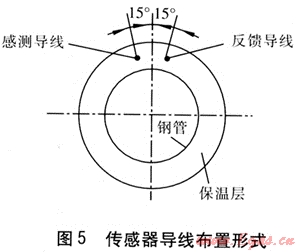

使用鎳鉻合金線作為傳感器導線，分為感測導線、反饋導線，兩根導線總稱為傳感器導線。供熱管道制造過程中，在每段管道中安裝兩根導線，傳感器導線布置形式見圖5。

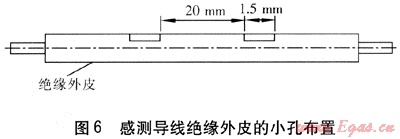

感測導線的絕緣外皮有規則的孔(見圖6)，小孔可以感知保溫層濕度的變化?？椎拈g隔為20mm，每個小孔的寬度為1.5mm。漏點檢測系統要求感測導線、反饋導線與管道之間的阻抗以及兩導線之間的絕緣電阻必須大于等于50MΩ。
感測導線用于測量阻抗，且與反饋導線形成回路，因此感測導線與反饋導線必須在被測管段的末端連接在一起形成一個回路。這樣，漏點檢測系統通過檢測感測導線與反饋導線之間的電阻，以及感測導線與管道之間的阻抗判斷管道是否泄漏，依此監測管道和保溫層之間的濕度，經軟件處理確定泄漏度和漏點位置。
4 漏點檢測系統功能
① 回路電阻分析
將傳感器導線回路測量電阻與設定值進行比較，若在容許公差范圍以外，但趨于設定值，漏點檢測系統首先預警；若傳感器導線回路完全斷開，漏點檢測系統就發出報警信號。漏點檢測系統就是依此判斷傳感器導線回路是否處在可用狀態，并確定檢測回路發生故障的位置。
② 測量頻率阻抗分析

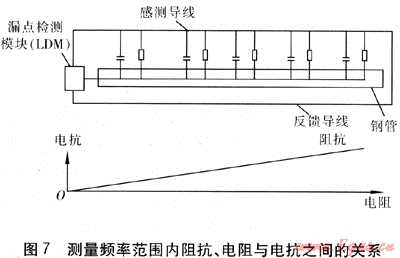

測量頻率范圍為1～100Hz，不同檢測頻率下的阻抗由系統軟件計算得出。測量頻率范圍內阻抗、電阻與電抗之間的關系見圖7。
漏點檢測系統把1Hz測量頻率下的計算阻抗作為絕緣阻抗，不同等級的預警和報警級別就是從這個絕緣阻抗計算而來，使各個不同等級的預警和報警值形成一個確認區，并寫入漏點檢測系統軟件。一旦測量阻抗偏離這個確認區，漏點檢測系統開始進行阻抗分析比較處理，并生成相關數據。分析處理數據如下：漏點精確定位及絕緣阻抗較低區域的劃定；接地導線與漏點檢測模塊斷線報警；傳感器導線回路斷點位置確定。
③ 接地導線檢測
漏點檢測系統實時檢測管道接地導線的連接情況，這項檢測也極其重要。若接地導線與管道的連接被破壞，漏點檢測系統將不會進行正常的泄漏檢測。如果這種情況發生，漏點檢測系統會報警。
5 漏點檢測系統設計
① 系統規模
在設計漏點檢測系統時，要明確下列問題，以確定系統規模：a.確定檢測精度。b.中央計算機系統設置地點：單獨設置中央計算機系統還是與熱網監控中心合用，原則上與熱網監控中心合用。c.管段長度的確定：根據熱網的布置和需要，確定需要檢測的管段、管段的長度，是采用連續測量還是間歇測量，以便合理確定漏點檢測系統的規模和現場測量站的數量。d.現場測量站地點的確定：確定各現場測量站的具體地點，有條件時應設在熱力站內。地點的設置應便于現場測量站的施工布線、配線連接、運行調試和檢修維護。e.供電選擇：交流供電還是直流電池供電。兩者均選擇時，電池供電可作為備用。f.通信方式：結合當?shù)赝ㄐ啪W(wǎng)絡的實際情況，選擇有線或無線通信方式。g.漏點檢測系統擴展：應與熱網發展計劃相結合。
② 線纜敷設

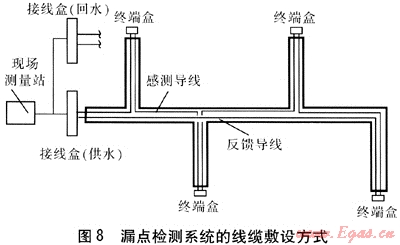

漏點檢測系統線纜敷設必須遵循以下原則：只有感測導線敷設至分支管，反饋導線不敷設到分支管。漏點檢測系統的線纜敷設方式見圖8，圖8僅為供水管道的線纜敷設方式，回水管道需另外敷設線纜。
③ 現場測量站線纜連接

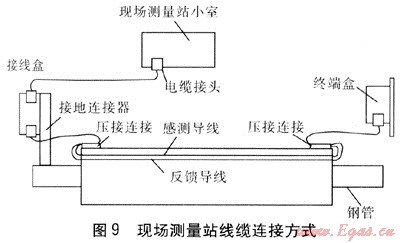

現場測量站線纜連接方式見圖9。主要連接裝置有：現場測量站小室內安裝漏點檢測模塊、通信模塊等；現場測量站小室與接線盒之間的連接電纜；帶有接地連接器的接線盒；用于連接感測導線與反饋導線的終端盒等?，F(xiàn)場測量小室、接線盒、終端盒、連接電纜的防護等級均為IP65。

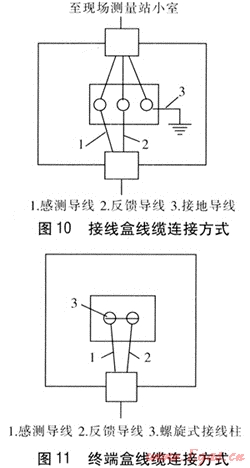

每一段檢測管段安裝一個接線盒，接線盒安裝在接地連接器上，接地導線與接地連接器連接，接地連接器焊接在管道上做到接地良好。接線盒經連接電纜與現場測量站小室相連，接線盒線纜連接方式見圖10。在管段的末端安裝終端盒，將感測導線與反饋導線相連，終端盒線纜連接方式見圖11。
6 漏點檢測系統的安裝
現場測量站的安裝地點必須無積水；現場測量站的連接線纜必須采用專用防水線纜；供熱管道保溫層搭接處必須密封防水，防止外界的水進入保溫層；線纜的絕緣外皮必須接地；采用無線通信方式時，天線必須安裝在信號確實有效的地方；接地導線連接牢固可靠；在安裝前，必須檢查每一個回路的電氣參數；接線盒內接線端子與管道間的接觸電阻應小于0.01Ω。
7 漏點檢測系統的特點
定位精度高，最高精度達到0.2%。監測距離長，一座現場測量站最長檢測管段距離長達5km，沿程無需設置檢查點。系統結構模塊化，結構緊湊，功能全面，易擴展。系統具有監測回路中斷和設備故障的自診斷功能?？蓪崿F(xiàn)有線、無線通信方式。施工安裝簡單易行，如傳感器導線采用壓接方式連接，不用焊接。漏點檢測系統可與熱網監控系統集成。反饋導線僅經過主干管，不經過分支管，分支管可與主干線構成同一監測回路。供電方式可采用交、直流供電，采用交流電源供電時，直流電源可作為備用。直流供電為間歇運行方式，最小間隔為5min，可節省運行費用。更新改造方便，造價較低，功能強。
