摘　要：對地板輻射供暖熱力站增加散熱器用戶后的改造方案進行探討，分析了改造方案的技術難點、解決方案、方案優缺點。

關鍵詞：地板輻射供暖用戶　散熱器用戶　熱力站

Reconstruction of Floor Radiant Heating Substation after Increasing Radiator Users

Abstract：The reconstruction scheme of floor radiant heating substation after increasing radiator users is discussed．The technical dimculties and solutions．advantages and disadvantages of the reconstruction scheme are analyzed．

Keywords：floor radiant heating user；radiator user；substation

1　概述

隨著社會進步，城市建設發生了巨大的變化，集中供熱已經成為北方城市不可缺少的基礎設施之一。隨著人們對環境保護及能源高效利用的要求不斷提高，集中供熱已成為城市供熱方式的首選。不同用戶的供熱參數(主要是熱水溫度、壓力)往往不同，受占地面積、造價等條件限制，很多不同供熱參數的用戶在同一熱源(甚至在同一熱力站)內共存。雷新義^[1]對采用單熱源且同時存在散熱器與地板輻射供暖用戶的供熱系統進行了研究，分析了各種供熱系統的特性。

在實際工程中發現，一些既有小型燃煤鍋爐房在取締范圍內，這些小型燃煤鍋爐房的供暖熱功率普遍較低，供暖建筑年代較早，室內散熱裝置普遍為散熱器。由于產權等諸多問題，被取締后，原鍋爐房用地不允許再建熱力站。當出現這種情況時，供熱公司一般會考慮將原供暖建筑并入就近熱力站。但經常出現就近熱力站內僅有l臺低溫供暖系統換熱機組(針對地板輻射供暖用戶)，且受現場條件限制已無法再布置另1臺換熱機組。本文針對以上情況，對增加散熱器用戶的地板輻射供暖熱力站的改造進行探討。

2　改造方案

2．1　改造方案

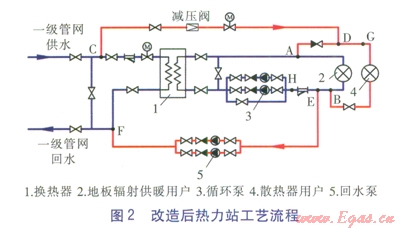

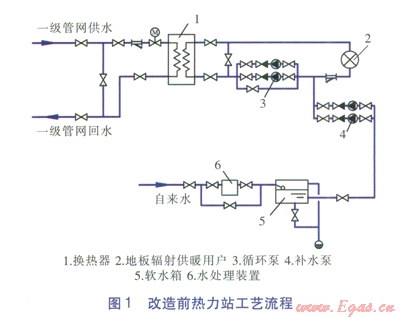

熱力站一級側供、回水溫度為100、60℃，改造前熱力站二級側(僅有地板輻射供暖用戶)供、回水溫度為50、40℃，擬增加的散熱器用戶供回水溫度為80、60℃。改造前后熱力站工藝流程分別見圖1、2。由圖1、2可知，改造后，散熱器用戶一部分供水由換熱器二級側供水管道引出，另一部分供水由換熱器一級側供水管道引出。由一級側供水管道引出的熱水經減壓閥、電動調節閥后，與由二級側供水管道引出的熱水混合，作為散熱器用戶的供水。散熱器用戶回水與地板輻射供暖用戶回水混合后，一部分回到換熱器二級側回水管道，另一部分回到一級側回水管道。改造后二級側補水可由一級側補充，因此二級側原有補水裝置(補水泵、水處理裝置等)可取消。回水泵流量與管道CD流量一致。經校核，新增散熱器用戶的流量未超出循環泵的裕量，不影響地板輻射用戶流量。

2．2　技術難點及解決方案

①一級管網供水壓力過高。解決方案：在管段CD上設置減壓閥，以降低混水點D的壓力。

②混水量控制。解決方案：在管段CD上設置電動調節閥，調節混水量。增設溫度控制點G，根據混水后點G溫度控制電動調節閥的相對開度，保證混水溫度滿足散熱器用戶的要求。

③改造后二級管網壓力增大。解決方案：在管段EF上設置變頻回水泵，利用原有補水系統壓力控制點H，控制變頻回水泵的工作頻率，使二級管網壓力保持在合理范圍內。

2．3　方案優缺點

①優點。占空間小，只有回水泵需要占據一定空間，而且回水泵體積較小。由于采用混水方法，原有二級管網補水裝置可以取消，一級管網的回水溫度有所降低，增大了一級管網供回水溫差。

②缺點。增加了一級管網的補水量。為保持二級管網壓力，需采取必要的控制手段。

3　建議

①不同供熱參數在同一換熱機組中同時存在時，在設計時應盡可能詳細地掌握基礎設計參數，包括用戶供熱參數、負荷分布、二級網管徑等，否則易出現嚴重的水力失調。

②本文主要探討了改造前后熱力站的工藝流程，實際工程中還應校核站內給排水系統、電力負荷、控制水平等其他內容。

參考文獻：

[1]雷新義．散熱器與地面輻射供暖聯網供熱系統設計[J]．煤氣與熱力，2007，27(1)：60-63．

本文作者：?？≈?span lang="EN-US">  王俊杰  劉巍

作者單位：中國市政工程華北設計研究總院
