摘 要

摘　要：本文結合國外LNG接收站的應用實踐，介紹了岸上LNG接收站、海上LNG接收站、半離岸式LNG接收站的功能及特點，分析比較了不同LNG接收方式的設計理念、可靠性、操作方式、安

摘　要：本文結合國外LNG接收站的應用實踐，介紹了岸上LNG接收站、海上LNG接收站、半離岸式LNG接收站的功能及特點，分析比較了不同LNG接收方式的設計理念、可靠性、操作方式、安全性、投資及建設周期，通過對比提出了LNG接收站的選擇原則。

關鍵詞：LNG　岸上LNG接收站　海上LNG接收站　半離岸式LNG接收站

LNG Receiving Mode Comparison and Selection

AbStract：This essav according to the applieation practice of LNG terminal with the oVerseas．Introduces the functions and fbatllres of shore LNG terminal，off-shore LNG ternfinal，and senli offshore LNG lerminal，analyzes and compares the different,of their design concept，reliability，operation，safety，inVestment and constnletion period，based on comparative analysis，presented corresponding suggestion for primliple of selection．LNG terrainal.

Keywords：LNG On-shore LNG terminal off-shore LNG ternfinal  Semi-off shore LNG terminal

1　引言

液化天然氣(以下簡稱LNG)接收站可分為岸上LNG接收站、海上LNG接收站、半離岸式LNG接收站3種。目前國外運行和在建或規劃的LNG接收站共ll9座，無論是現有LNG接收站，還是在建或規劃的接收站大多為岸上式，其中14座為海上接收站。

截至2011年12月，我國已建成投產的LNG接收站共5座，總接收能力為l5.8×10⁶t／a，國內現有LNG接收站均為岸上接收站；我國在建和規劃的LNG接收站共有20座，其中岸上接收站18座，海上接收站2座。

2　LNG接收站功能及特點

2．1　岸上LNG接收站

岸上LNG接收站的主要功能是LNGNJ載、儲存、氣化輸送。接收站內建有專用碼頭，用于運輸船的靠泊和卸船作業；儲罐用于儲存從LNG船上卸下來的LNG；氣化裝置則是將LNG加熱氣化后，經管道輸送到末端用戶。岸上LNG接收站儲存容量大，運行維護方便，長期運營的LNG接收站一般采用這種方式。岸上LNG接收站的相關技術已相當成熟，是最典型的LNG接收方式。該接收方式使用一艘LNG運輸船(LNGC)，通過裝卸臂與岸上儲罐進行連接。LNG卸載至儲罐后，再經過氣化、調壓、計量等最終輸送至燃氣管網。

2．2　海上LNG接收站

海上LNG接收站有3種常見形式，即具有浮標的浮式儲存再氣化單元、具有單側碼頭的浮式儲存再氣化單元、具有雙側碼頭的浮式儲存再氣化單元。

2．2．1具有浮標的浮式儲存再氣化單元

該接收方式通過柔性輸氣軟管將運輸船(LNGC)上的LNG輸送到浮式儲存再氣化單元(簡稱FSRU)上，FSRU具有儲存、加壓、氣化等功能。通過帶有系泊系統的柔性輸氣軟管與岸上管道系統相連，將氣態天然氣輸入至岸上管網內。

FSRU既可以采用新型專用船也可以采用舊船改造而成。該方式的特點是：

(1)通過船船間卸載方式，LNG從運輸船輸送到FSRU上。至今，阿根廷的布蘭卡港采用這種方式安全卸載了100余次。

(2)來自FSRU的天然氣與岸上管道系統的連接通過具有系泊系統的柔性輸氣軟管實現。

(3)應按照海洋深度和海況選擇合適的系泊系統。

美國(波士頓和墨西哥灣)采用了這種方式，意大利、牙買加等國家也正在建造這種系統。

2．2．2具有單側碼頭的浮式儲存再氣化單元

該接收方式通過運輸船(LNGC)與FSRU間的軟管，將LNG由運輸船輸送NIPSRU上。FSRU具有儲存、加壓、氣化等功能，且長期沿著碼頭停泊，并通過高壓天然氣裝卸臂與岸上管道系統連接。阿根廷某接收站采用了該接收方式。

2．2．3具有雙側碼頭的浮式儲存再氣化單元

該接收方式通過橫跨碼頭的LNG裝卸臂，將LNG由運輸船輸送到FSRU上，其它與上述方式相同。FSRU長期沿著碼頭停泊，并通過高壓天然氣裝卸臂或軟管與岸上管道系統連接，巴西采用了該方式。

2．2．4海上LNG接收站比較

若選用具有浮標的浮式儲存再氣化單元接收方式，需具有兩個間隔為3km的浮標，且應對以每個浮標為中心l.5km范圍內的海域采取限制措施。且上述區域必須處于防波堤的保護范圍以內，但這可能會影響港口的正常運行。此外，海況(風速、波浪、有效波高)也會對浮式儲存再氣化單元(FSRU)的操作造成影響，當冬季船舶運轉較為頻繁時，可能出現LNG供應中斷現象。閼此，一般不選用這種接收方式。具有單側碼頭的浮式儲存再氣化單元的接收方式也具有相同的問題。

通常推薦采用具有雙側碼頭的浮式儲存再氣化單元。浮式儲存再氣化單元項目的建設可以選擇如下幾種方式：

(1)新建浮式儲存再氣化單元；

(2)用舊船改造成浮式儲存再氣化單元；

(3)租賃浮式儲存再氣化單元。

海上接收站的建設方式會對項目的建設進度、運行成本造成影響。南于新建FSRU或?qū)⑴f船改造成FSRU均需要較長的建設時間(約3年)，這將削弱海上接收方式的優勢。另一方面，新建FSRU需投資約22億元(13.5×10⁴m³容積范圍)，將舊船改造成FSRU也需要16億元。租用FsRu的成本約為120萬元／d，折合4.4億元／a。

因此，若工期較緊，或希望降低一次投資，可選擇租賃FSRU方式；在工期允許的情況下，若接收站運行年限較長，宜采用新建或用舊船改造成FSRU的建設方式。

2．2．5海上LNG接收站特點

與岸上LNG接收站相比，海上LNG接收站為LNG的接收提供了一種很好的解決方案，其主要特點如下：

(1)建設周期短，可在較短時間內實現供氣；

(2)機動性強，便于根據市場情況靈活調整：

(3)岸上土地征用少、海岸沿線淺水區改造少，有利于項目的審批。

(4)海上LNG接收站存在如下問題：揮發氣(BOG)發生量通常是岸上LNG接收站的2倍，導致運行成本增加；儲存能力受限于船舶的大小難以滿足較大的儲備量要求，影響了其實用性；海況和天氣條件對LNG接收站的卸載、輸送影響較大，可能會導致額外的停機時間；LNG接收站的設計緊湊，無法保證各類設施之間的安全間距，需要采取其它防范和緩解措施。作為一個獨立運行的組合單元，任一功能單元發生緊急情況時，均可能導致接收站的裝置停機：必須對浮式設施進行定期監察，以確保其功能的可靠性，需要定期檢驗以換發新證。定期檢驗周期一般為5年以內，檢驗期間，必須提供其他的運行單元或替代性解決方案。

2．3　半離岸式LNG接收站

該接收方式使用一艘LNG運輸船，作為浮式儲罐(即浮式儲氣單元，簡稱FSU)，LNG通過橫跨碼頭的LNG裝卸臂由運輸船轉輸至FSU中，FSU與岸上氣化器相連，LNG氣化后進入天然氣管網。FSU僅具有儲存功能，不具備FSRU的加壓及氣化功能，因此，LNG加壓泵及氣化器均需建設在岸上。

浮式儲氣單元(FSU)的獲得有3種方式：新建浮式儲氣單元；用舊船改造成的浮式儲氣單元；租賃浮式儲氣單元。

采用的方式不同，項目進度和成本也不同。

新建浮式儲氣單元(FSU)需要約3年；若將舊船改造成浮式儲氣單元(FSU)，岸上部分施工完畢即可交付使用；租賃浮式儲氣單元(FSU)則可隨時交付使用。

新建浮式儲氣單元(FSU)需要花費約16億元(135000m³容積范圍)，將舊船改造成浮式儲氣單元(FSU)則需要花費約l0億元。租用浮式儲氣單元(FSU)的成本約為75萬元／d，折合2.7億元／a。

因此，浮式儲氣單元(FSU)的建設方式主要取決于項目的使用期限和建設周期要求。

3　接收方式的比較

本文對岸上LNG接收站、海上LNG接收站(按具有雙側碼頭的浮式儲存再氣化單元)及半離岸式LNG接收站從設計理念、可靠性、操作方式、安全性、投資及建設周期方面進行比較。

3．1　設計理念

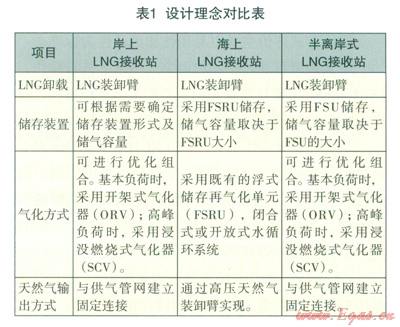

雖然3種接收方式為實現各項功能而采取的方式有所不同，但其可行性均已得到證實。3種接收方式的比較見表1。



雖然從設計理念的角度無法對各接收方式進行排序，但按照與之對應的有效儲氣容量來排序，排序結果如下：

岸上LNG接收站>半離岸式LNG接收站>海上LNG接收站。

3．2　接收站的可靠性

3．2．1岸上LNG接收站的可靠性

(1)主體設施的可靠性一般可達到99.5％；

(2)采用現場電源(可靠性通?？蛇_到98％)；

(3)卸載裝置停機時間取決于風速、風向和浪高。

3．2．2海上LNG接收站的可靠性

(1)工藝設備的可靠性與岸上LNG接收站相似；

(2)與岸上LNG接收站卸載操作類似，高壓(HP)天然氣卸載操作取決于風速、風向和浪高；

(3)卸載設備的停機時間與岸上LNG接收站相似；

(4)對運輸船的可靠性要求更高。運輸船來的不能過早，但為避免LNG不足而停機，運輸船來的又不能太晚。這一時間段取決于FSRU的儲存量。

3．2．3半離岸式LNG接收站的可靠性

(1)工藝設備的可靠性與岸上LNG接收站相似；

(2)與岸上LNG接收站卸載操作類似，LNG卸載到氣化器取決于風速、風向和浪高；

(3)運輸船NFSU間LNG的傳輸停機時間與岸上LNG接收站相似；

(4)對運輸船可靠性要求與FSRU類似，運輸船來的不能過早，但為避免LNG不足而停機，運輸船來的又不能太晚。這一時間段取決于FSU的儲存量。

按照可靠性對三種接收方式排序，結果如下：

岸上LNG接收站>半離岸式LNG接收站>海上LNG接收站

3．3　接收站的操作方式

操作方式評價主要以易用性和靈活性為標準。

岸上裝置可通過中心控制室(CCR)進行操作；FSRU和FSU需要與裝置共用中心控制室(CCR)，這將為項目施工帶來額外的困難。

從操作的靈活性來看，岸上LNG接收站較為靈活，且更容易達到較大的儲存量。受儲存能力的限制，海上接收方式的靈活性較差，特別是影響運輸船的卸載操作。當FSRU中的LNG降到一定容量時應立即補充，以降低意外停機的風險。通常情況下，FSRU的設計均以滿足一般用戶的天然氣需求量為主，未必能滿足用戶的特殊需求。由于FSU的儲存量較大，在一定程度上彌補了其靈活性的不足，但其投資相對較高。

按照操作方式對3種接收方式排序，結果如下：

岸上LNG接收站>半離岸式LNG接收站>海上LNG接收站

3．4　接收站的安全性

LNG接收站安全設計的基本原則主要是被動防護，在眾多的被動防護措施中，最主要的就是安全間距。但只有岸上LNG接收站可滿足這一原則。

就采用海上的接收方式而言，所有功能性裝置均安裝在FSRU上面，無法滿足安全間距要求。在安全性評價和減災設計方面，應將FSRU的所有裝置看成一個整體，因為任意部件出現事故都會對整個海上接收站造成影響。

就采用半離岸式的接收方式而言，可將儲存裝置看成一套單獨的裝置，但其它工藝裝置可與其隔離開來，并按照安全間距進行布置。

海上接收方式的天然氣裝卸臂始終與碼頭連在一起，根據風險評價結果，天然氣裝卸臂是風險最高的裝置。

按照安全性對3種接收方式排序，結果如下：

岸LLNG接收站>半離岸式LNG接收站>海上LNG接收站

3．5　接收站的建設周期

岸上接收站建設期3年(以開始施工計，下同)。

海上LNG接收站，若FSRU用舊船改造而成，接收站建設期2年；若租賃FSRU，接收站建設期1年。

半離岸式接收站建設期2年。

按照建設周期長短對3種接收方式排序，結果如下：

海上LNG接收站>半離岸式LNG接收站>岸上LNG接收站

3．6　接收站的投資

投資對比按如下原則進行：

(1)接收站設計規模：300×10⁴t／a。

(2)岸上接收站設l6×10⁴m³儲罐2座。

(3)海上LNG接收站按設1個FSRU(135000m³容積范圍)考慮。

(4)半離岸式接收站按設1個FSU(135000m³容積范同)考慮。

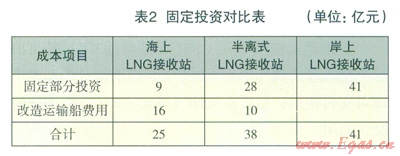

各方式接收站的投資對比見表2



可見，海上LLNG接收站的投資最少，而岸上LNG接收站投資最大。

4　結論

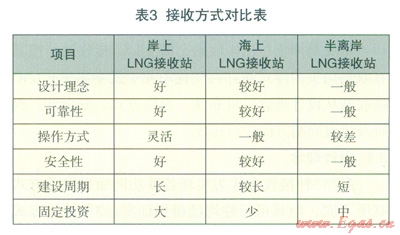

根據以上分析，3種LNG接收站的比較結果見表3。



綜合分析，可以得出以下結論：

(1)海kLNG接收站是一種可快速實現天然氣供應的接收方式，且一次投資少。在對儲氣量要求不高的情況下，改接收方式是不錯的選擇。

(2)考慮海上LNG接收站的運行成本、維護、安全、氣象條件等因素，長期運營的LNG接收站宜采用岸上接收方式，尤其是需要燃氣儲量較大時通常采用岸上接收方式。

(3)綜合考慮建設周期和建設規模，海上LNG接收站可作為岸上LNG接收站的過渡。



參考文獻

1顧安忠，魯雪生.液化天然氣技術手冊

2嚴銘卿，廉樂明.天然氣輸配工程



本文作者：趙耀宗　于玉良　崔競月　李持佳

作者單位：北京優奈特燃氣工程技術有限公司

  北京市燃氣集團有限責任公司
