戶內燃?xì)庑孤┊惓Ａ髁拷缍ǚ椒ㄑ芯?/h1>

摘要

摘　要：介紹一種可實現異常流量狀態下自動切斷的智能燃?xì)獗?，闡述戶內燃?xì)庑孤r產生的異常流量的界定方法。將流量分成3類區間：超小流量區間、正常流量區間、超大流量區間。智

摘　要：介紹一種可實現異常流量狀態下自動切斷的智能燃?xì)獗?，闡述戶內燃?xì)庑孤r產生的異常流量的界定方法。將流量分成3類區間：超小流量區間、正常流量區間、超大流量區間。智能燃?xì)獗頊y量燃?xì)饬髁亢痛肆髁康某掷m(xù)時間。"-3流量處于超小流量區間內時，計算累積體積，當累積體積達到體積設定值時，報警切斷。當流量處于正常流量區間內時：在此流量下，大多數居民最長的持續使用時間定義為持續使用時間；若燃?xì)庖源肆髁啃孤?，廚房內達到爆炸下限的40％的持續泄漏時間定義為持續泄漏時間；當持續時間達到持續使用時間、持續泄漏時間二者中的較小者時，報警切斷。當流量處于超大流量區間內時，立即報警切斷。應用結果表明，該方法能夠有效判定燃?xì)庑孤顩r，確定合理切斷時間，預防戶內燃?xì)獍踩鹿省?span lang="EN-US">

關鍵詞：戶內燃?xì)庑孤?span lang="EN-US"> 異常流量判定方法安全切斷

Research on Definition Method of Abnormal Flow Rate due to Indoor Gas Leakage

Abstract：A smart gas meter which can automatic shut-down for abnormal flow rate iS introduced．The definition method of abnormal flow rate occuited due to indoor gas leakage is described．The flow rate is divided into three categms ranges i．e．extrasmall flow rate range，normal flow rate range and extralarge flow rate range．The smart gas meter measures gas flow rate and its duration．The accumulative volume is calculated when the flow rate iS in the extrasmall flow rate range．and the meter iS alarmed and shut down when the accumulative volume reaches the volume set value．When the flow rate iS in the normal flow rate range，the maximum continuous use time of this flow rate by majority of residents is defined as the continuous use time；if gas leaks with this flow rate，the continuous leakage time reaching 40％lower explosion limit in kitchen is defined as reaching the explosion limit；the meter is alamled and shut down when the duration reaches the continuous use time or the continuous leakage time，whichever is smaller．The meter is alarmed and shut down immediacy when the flow rate is in the extra-small flow rate range．The application result shows that the method can effectively judge gas leakage state，determine reasonable shut down time and prevent indoor gas safety accident．

Key words：indoor gas leakage；abnormal flow rate；judgement method；safety shut-down

1　異常流量狀態下自動切斷的燃?xì)獗?span lang="EN-US">

1.1　燃?xì)獗砉δ苣K

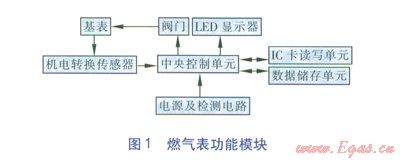

我公司研發的燃?xì)獗砉δ苣K組成見圖1。中央控制單元是該燃?xì)獗淼暮诵?。通過Ic卡讀寫單元，使用異常流量參數IC設置卡或無線形式將燃?xì)猱惓Ａ髁繀?shù)傳入燃?xì)獗淼闹醒肟刂茊卧?，通過中央控制單元保存到數據儲存單元中，作為異常流量的判斷依據。當前的瞬時流量數據從基表通過機電轉換傳感器讀入到中央控制單元后，由中央控制單元計算出當前表內的瞬時流量值并與數據儲存單元中的異常流量參數范圍進行比較。當確認流量異常時，中央控制單元發出關閥操作信號給閥門，閥門關閉，同時向顯示器輸出異常流量信號，顯示器顯示異常提示^[1]。

1.2　燃?xì)獗砹髁慨惓Ｌ幚砹鞒?/span>

當燃?xì)庑孤r，一般是以一個恒定不變流量進行泄漏，因此假定戶內燃?xì)庖阅骋缓愣髁啃孤?，我們需要研究一個合理的判定條件，即：達到一定時間或累積體積時燃?xì)獗響?yīng)該及時自動報警切斷(關閥)，既不會產生危險也不會影響居民正常用氣。由于居民正常使用燃?xì)鈺r的流量在一定時間范圍內都會進行調節，如進行大小火調節時流量就會產生變化，燃?xì)獗韺⒅匦麓_定恒定流量、重新計時，重新計算判定條件，避免誤判。如有誤判關閥情況，居民可通過重新插卡方式自行恢復供氣。

在燃?xì)獗沓鰪S時將異常流量參數設置到燃?xì)獗韮?nèi)。燃?xì)獗硗ㄟ^檢測表內計數脈沖計算流量，并將流量等參數與表內設定的異常流量參數進行比較，確定流量異常后，執行關閉閥門操作，并形成記錄，儲存在表內。通過IC卡或無線方式反饋到管理系統，并結合公司客服管理流程，對系統中異常流量的用戶及時入戶安檢，反饋維修信息，形成對燃?xì)獗懋惓Ａ髁啃畔⒌拈]環管理，切實提高公司的安全管理水平。

2　燃?xì)庑孤┊惓Ａ髁繀?shù)報警切斷

2．1　異常流量區間劃分依據

結合燃具的額定熱負荷來估算耗氣量、實驗室模擬環境試驗及居民戶內實際環境試驗的方法對燃?xì)猱惓Ａ髁繀^(qū)間進行劃分^[2]

①根據燃具的額定熱負荷來估算耗氣量

天然氣的低熱值取35.9MJ／m³，實驗室選用的燃?xì)鈫窝墼铑~定熱負荷為3.8kW，雙眼燃?xì)庠铑~定熱負荷為7.6kW，8L／min燃?xì)鉄崴黝~定熱負荷為16kW。

根據以上條件進行估算，燃?xì)鈫窝墼畹暮臍饬繛?span lang="EN-US">0.38m³／h，燃?xì)怆p眼灶的耗氣量為0.76m³／h，8L／min燃?xì)鉄崴鞯暮臍饬繛?span lang="EN-US">l.6m³／h。

②實驗室環境和居民戶內環境下的流量

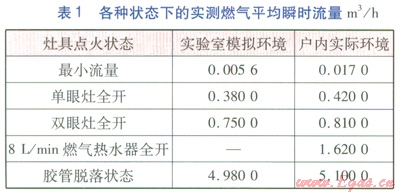

基表型號為Gl.6，氣源為天然氣，壓力為3000Pa，燃具在各種狀態下測定的瞬時流量經整理后的平均值見表1。

2．2　異常流量區間劃分結果

①恒流區間1

模擬試驗和戶內實際小流量實驗結果分別為0.0056m³／h和0.017m³／h。GB／T 6968-2011《膜式燃?xì)獗怼芬?guī)定，Gl.6燃?xì)獗碓试S最小正常燃?xì)饬髁繛?span lang="EN-US">0.016m³／h。恒流區間1為（0，0.016]m³／h時，在此區間內發生一定時間的持續恒定流量，屬于點火范圍以下流量(以下簡稱小流量)，可判定為小流量泄漏。

②恒流區間2

根據理論估算、模擬試驗和戶內實際實驗結果，單眼灶全開瞬時流量分別為：0.38、0.38、0.42m³／h。因此設定恒流區間2為（0.016，0.450]m³／h，可包括單眼灶的正常工作流量范圍。

③恒流區間3

根據理論計算、模擬試驗和戶內實際實驗結果，雙眼灶全開瞬時流量分別為：0.76、0.75和0.81m³／h，因此設定恒流區間3為（0.45，0.85]m³／h，則可包括雙眼灶的正常工作流量范圍。

④恒流區間4

根據理論計算、模擬試驗和戶內實際試驗結果可知，雙眼灶全開瞬時流量分別為：0.76、0.75、0.81m³／h。根據理論計算和戶內實際試驗結果可知，8L／min燃?xì)鉄崴魅_瞬時流量分別為：1.6、1.62m³／h。因此設定恒流區間4為(0.85，2.50]m³／h。則可包括雙眼灶與燃?xì)鉄崴髡５耐瑫r工作流量范圍。

⑤恒流區間5

在用戶正常使用燃?xì)鈺r不會出現大于2.5m³／h的大流量，這種情況只有膠管脫落時才會發生。由模擬試驗和戶內實際試驗結果可知，膠管脫落時的瞬時流量約為4.98～5.10m³／h。另外，GB／T6968-2011規定，Gl.6燃?xì)獗碓试S最大流量為2.5m³／h。當燃?xì)獗沓霈F(xiàn)流量大于2.5m³／h時，一定是異常流量，應盡快切斷閥門。因此設定恒流區間5為(2．5，¥)m³／h，是報警切斷的流量范圍。

2．3　報警切斷的實現

設定q為恒定流量，t為恒流持續時長。

①當q處于區間1內時：小流量泄漏，屬于非正常使用情況。計算累積體積V。定義燃?xì)庖源肆髁啃孤瑥N房內達到爆炸下限的40％之前的某一持續泄漏累積體積為V0。當累積體積V=V0時，進行報警切斷。

②當q處于區間2、3、4內時：在每個區間內，大多數居民最長的持續使用時間定義為tsy。若燃?xì)庖粤髁?span lang="EN-US">q泄漏，廚房內達到爆炸下限的40％的持續泄漏時間定義為txl。定義tmin為tsy、txl二者中的較小者。不同的區間有不同的tmin。當t= tmin時，則燃?xì)獗碜詣訄缶袛唷?span lang="EN-US">

③當q處于區間5內時：屬大流量泄漏情況(如膠管脫落)，立即報警切斷。

3　燃?xì)獗淼膽?yīng)用

我公司將該研究成果與公司研發的專利產品“一種可實現異常流量狀態下自動切斷的燃?xì)獗?rdquo;結合應用。截至2012年6月，我公司安裝了6×10⁴只這種燃?xì)獗?，置換通氣了l5336只。推廣應用僅半年時間，對部分小區抽樣6010戶進行燃?xì)獗懋惓Ａ髁壳袛鄶?shù)據的抄表統計分析工作，根據抄表數據，聯系各分公司入戶檢測維修，共排除l5戶燃?xì)庠O(shè)施小流量泄漏隱患，其中9戶是安裝的三通與膠管連接處泄漏；3戶是膠管末打管卡有微漏；2戶是燃?xì)鉄崴髋c膠管連接處泄漏；接到膠管脫落造成超大流量切斷的電話報警1次，及時避免了一次安全事故的發生。以上數據表明，對戶內燃?xì)庑孤┊惓Ａ髁拷缍ǚ椒ǖ难芯砍晒强茖W(xué)、有效的。
