天然氣工藝裝置區內用電設備的供電設計

摘 要

摘要:介紹天然氣工藝裝置區內用電設備的供電方式及供電設計的方法，包括用電設備的電氣負荷特性、塑殼斷路器的分析及過電流脫扣器的整定。JIAO Jinghui, XI Yan Abstract: Th
摘要:介紹天然氣工藝裝置區內用電設備的供電方式及供電設計的方法，包括用電設備的電氣負荷特性、塑殼斷路器的分析及過電流脫扣器的整定。
JIAO Jinghui, XI Yan
Abstract: The power supply mode of electrical equipment in natural gas process unit area and the power supply design methods including load character­ istics of electrical equipment, analysis of molded case-circuit breaker (MCCB) and overcurrent release set­ting are introduced.
Key words: natural gas station； process unit area；circuit breaker； overcurrent release
關鍵詞:天然氣廠站；工藝裝置區；斷路器；過電流脫扣器
1天然氣工藝裝置區的供電方式
1.1天然氣工藝裝置區內的用電設備
天然氣工藝裝置區內的用電設備一般包括:電動閥(包括電動球閥、電動調節閥、電液聯動閥等）、電伴熱帶、電加熱器和分析小屋等。分析小屋是設置于天然氣工藝裝置區內一種構筑物，屋內放置水露點分析儀、氣相色譜法分析儀、H2s分析儀等分析儀器和防爆配電箱、防爆照明、防爆空調、防爆電加熱器等輔助設備。根據工藝要求不同，分析小屋內的設備配置也不同。
1.2天然氣工藝裝置區內用電設備的供電方式
天然氣工藝裝置區內用電設備的供電方式可分為:低壓配電柜供電和工藝裝置區現場配電箱供電。
低壓配電柜供電:當廠站內設置變電站時,變壓器0.4kV側接入的低壓配電柜為第一級低壓配電。當廠站內未設置變電站，由廠站外直接引來0.4kV電源時，0.4kV電源接入的低壓配電柜為第一級低壓配電。本文中提到的“低壓配電柜供電”均屬于第一級低壓配電的供電方式。
工藝裝置區現場配電箱供電:廠站內低壓配電柜(第一級低壓配電）為工藝裝置區現場配電箱供電，故工藝裝置區現場配電箱為第二級低壓配電。本文中提到的“工藝裝置區現場配電箱供電”均屬于第二級低壓配電的供電方式。
以上兩種供電方式須根據用電設備的重要性、功率、回路數量、低壓配電柜與天然氣工藝裝置區的供電距離等因素確定。若天然氣工藝裝置區內用電設備重要性高（例如:用于緊急切斷的電動閥）、功率較大(例如:電加熱器、分析小屋等，功率一般為3kW以上，工作電壓為380V)且回路數量少,則采用低壓配電柜供電。若天然氣工藝裝置區內用電設備重要性一般、功率較?。ɡ?電動閥、電伴熱帶等，功率一般為0.1～1.5kW,工作電壓為380V或220V)且回路數量多，則采用工藝裝置區現場配電箱供電。當天然氣工藝裝置區內存在多種用電設備時，可根據用電設備的重要性、功率、回路數量等采用低壓配電柜供電和工藝裝置區現場配電箱供電的混合供電方式。
1.3兩種供電方式的優缺點
低壓配電柜供電方式的優點為:供電回路可靠性高，所有回路均可獨立保護，當某一回路出現故障時，其他回路供電不受影響。缺點為:低壓配電柜出線回路多,材料費與施工費高。
工藝裝置區現場配電箱供電方式的優點為:低壓配電柜(第一級低壓配電）出線回路少，材料費與施工費低。缺點為:供電回路可靠性低，若工藝裝置區現場配電箱進線電纜或進線斷路器出現故障，將造成工藝裝置區現場配電箱內所有出線回路停電。
2天然氣工藝裝置區的供電設計
2.1天然氣工藝裝置區的電氣負荷特性
電機負荷:電動閥（包括電動球閥、電動調節閥、電液聯動閥等）。此類負荷的特點為:電機極數多、轉速慢、工作電流大、功率因數低、工作時間短。
電動閥一般自帶電動執行機構（電動執行機構由電動閥廠家配套提供），電動執行機構可完成閥門的監視、控制和保護。
阻性負荷:電伴熱帶、電加熱器等電熱設備。這些設備自帶溫控裝置，可根據設定溫度自行啟停。此類負荷的特點為:采用電阻發熱產生熱量，功率因數為1。
儀表負荷:分析小屋。分析小屋一般需兩路電源，一路市電為分析小屋內防爆照明、防爆空調、防爆電加熱器等輔助設備供電；另一路為不間斷電源，一般由儀表間內UPS供電，為分析小屋內各種儀表、分析儀器等設備供電。分析小屋內由UPS供電的設備需要長期連續工作。
2.2斷路器的選擇
在工程設計中，斷路器的型號須根據用電設備的電壓、極數、電氣特性、保護要求、控制要求及上級供電系統的參數等確定。在斷路器的參數中需重點關注兩個,即短路分?jǐn)嗄芰兔摽燮餍褪健?/div>
2.2.1斷路器的短路分?jǐn)嗄芰?/div>
斷路器的短路分?jǐn)嗄芰Ψ譃轭~定極限短路分?jǐn)嗄芰皖~定運行短路分?jǐn)嗄芰Αｎ~定運行短路分?jǐn)嗄芰π∮诘扔陬~定極限短路分?jǐn)嗄芰Α?/div>
當斷路器保護的線路發生短路時，斷路器的額定極限短路分?jǐn)嗄芰?yīng)大于被保護線路上發生的最大短路電流。例如，斷路器保護的線路發生短路，最大短路電流為20kA，若斷路器的額定極限短路分?jǐn)嗄芰?5kA，則斷路器可斷開電路，保護線路，滿足保護要求。若斷路器的額定極限短路分?jǐn)嗄芰?5kA，則斷路器不能斷開電路,致使斷路器損壞和線路損壞，不滿足保護要求。
在工程設計中，應根據上級供電系統的參數、配電變壓器參數等,計算斷路器安裝處的最大短路電流，選擇具有相應短路分?jǐn)嗄芰Φ臄嗦菲?。一般采用額定運行短路分?jǐn)嗄芰?，這樣可以保證斷路器更可靠地工作。
最大短路電流的計算可參照以下方法:若低壓配電柜與配電變壓器距離近，則安裝在低壓配電柜內的斷路器，可取配電變壓器0.4kV側最大短路電流做為斷路器安裝處的最大短路電流。此法忽略了配電變壓器0.4kV側出線電纜（或母線）的阻抗，忽略了低壓配電柜內母線和進線斷路器等元件的阻抗。故斷路器安裝處的最大短路電流比配電變壓器0.4kV側最大短路電流略小。
根據筆者經驗，當配電變壓器額定容量小于等于500kVA時可不校驗塑殼斷路器的短路分?jǐn)嗄芰?。由于框架斷路器比塑殼斷路器分?jǐn)嗄芰Ω?/span>(高分?jǐn)嗄芰λ軞嗦菲鞒?/span>），因此框架斷路器不需要校驗短路分?jǐn)嗄芰?。微型斷路器須根?jù)安裝處的最大短路電流來校驗，本文不做討論。
以某品牌配電變壓器為例，型號為SCB10-500/10配電變壓器，額定容量:500kVA；額定高壓:10kV；額定低壓:0.4kV；聯結組別:Dynll；短路電壓Uk:4%(變壓器的短路電壓是變壓器的一個重要參數，它表明變壓器內阻抗的大小。它對于變壓器在二次側發生突然短路時，會產生多大的短路電流有決定性的意義，對變壓器制造價格和變壓器并列運行也有重要意義）。此配電變壓器0.4kV低壓側最大短路電流約為18kA(計算方法參照《工業與民用配電設計手冊》[1]162-163)。塑殼斷路器的額定運行短路分?jǐn)嗄芰笥?0kA(個別產品除外）。根據以上數據，塑殼斷路器安裝處的最大短路電流(最大短路電流約為18kA)<斷路器的額定運行短路分?jǐn)嗄芰Γㄋ軞嗦菲鞯念~定運行短路分?jǐn)嗄芰Υ笥?0kA)因此，塑殼斷路器可滿足選型要求。
2.2.2斷路器的脫扣器型式
斷路器脫扣器型式可分為欠壓脫扣器、過電流脫扣器、分勵脫扣器等。脫扣器型式須根據用電設備的電氣負荷特性、保護要求及控制要求等確定。本文僅針對過電流脫扣器進行討論。
過電流脫扣器包括長延時過電流脫扣器、短延時過電流脫扣器、瞬時過電流脫扣器。
下面結合天然氣工藝裝置區用電設備的電氣負荷特性，討論過電流脫扣器的整定。整定也叫設定，是在自動控制系統里，當某一物理量達到某一值時，將發生某一動作。本文中過電流脫扣器的整定的物理量均為電流值，整定電流即為動作電流。
①長延時過電流脫扣器的整定長延時過電流脫扣器主要用于用電設備過負荷保護。

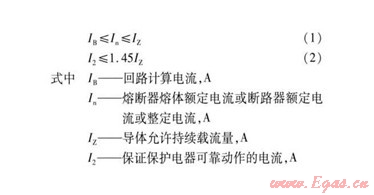

長延時過電流脫扣器的整定應遵守規范GB 50054—2011《低壓配電設計規范》第6.3.3條:過負荷保護電器的動作特性，應符合下列公式的要求:
當保護電器為斷路器時,I2為約定時間內的約定動作電流；當為熔斷器時,I2為約定時間內的約定熔斷電流。
根據以上規范要求，斷路器長延時過電流脫扣器的整定電流(In）應大于等于用電設備防爆控制箱(盒)進線斷路器（或熔斷器）的額定電流（IB)。用電設備在啟動與正常運行期間斷路器長延時過電流脫扣器不動作，即用電設備的啟動電流、尖峰電流、堵轉電流及電動執行機構允許的堵轉持續時間內，斷路器長延時過電流脫扣器不動作。當用電設備在故障狀態下出現過負荷時，過負荷電流大于斷路器長延時過電流脫扣器的整定電流，斷路器長延時過電流脫扣器將按斷路器的時間-電流特性曲線動作，完成保護。
②短延時過電流脫扣器的整定
短延時過電流脫扣器主要用于保證過電流脫扣器動作的選擇性（低壓配電線路發生短路、過負荷或接地故障時，既要保證可靠地分?jǐn)喙收想娐罚忠M可能地縮小斷電范圍,減少不必要的停電，即有選擇性地分?jǐn)啵┖徒拥毓收媳Ｗo。
斷路器短延時過電流脫扣器的整定應遵守規范GB 50054—2011《低壓配電設計規范》第6.2.4條:“當短路保護電器為斷路器時,被保護線路末端的短路電流不應小于斷路器瞬時或短延時過電流脫扣器整定電流的1.3倍。”
根據以上規范要求,應計算出被保護線路末端的短路電流，才可以確定斷路器短延時過電流脫扣器的整定值。天然氣工藝裝置區內被保護線路末端的短路電流為接地故障電流。
斷路器短延時過電流脫扣器的整定電流應大于用電設備防爆控制箱（盒）進線斷路器（或熔斷器）的瞬時過電流脫扣器整定電流（或約定熔斷電流）。當用電設備發生故障,故障電流大于斷路器短延時過電流脫扣器的整定電流時，斷路器短延時過電流脫扣器經過一定的延時，等待用電設備防爆控制箱(盒)進線斷路器（或熔斷器）先動作，切斷故障電流。若經過延時后,故障電流仍未切斷，則斷路器短延時過電流脫扣器將動作，切斷故障電流，完成保護。斷路器短延時過電流脫扣器的延時過程實現了選擇性地分?jǐn)唷?/div>
斷路器短延時過電流脫扣器的整定電流應小于被保護線路末端的短路電流（接地故障電流）。當用電設備或供電電纜發生接地故障時，故障電流大于斷路器短延時過電流脫扣器的整定電流，斷路器短延時過電流脫扣器將按斷路器的時間-電流特性曲線動作,完成保護。
③瞬時過電流脫扣器的整定
瞬時過電流脫扣器主要用于短路保護和接地故障保護（斷路器未配置短延時過電流脫扣器，則接地故障保護由瞬時過電流脫扣器完成）。
斷路器瞬時過電流脫扣器的整定應遵守規范GB 50054—2011《低壓配電設計規范》第6.2.2條:“短路保護電器，應能分?jǐn)嗥浒惭b處的預期短路電流。預期短路電流，應通過計算或測量確定。當短路保護電器分?jǐn)嗄芰π∮谄浒惭b處預期短路電流時，在該段線路的上一級應裝設具有所需分?jǐn)嗄芰Φ亩搪繁Ｗo電器；其上下兩級的短路保護電器的動作特性應配合,使該段線路及其短路保護電器能承受通過的短路能量。”第6.2.4條:“當短路保護電器為斷路器時，被保護線路末端的短路電流不應小于斷路器瞬時或短延時過電流脫扣器整定電流的1.3倍。”
根據以上規范要求，應計算出斷路器安裝處的預期短路電流（即最大短路電流）和被保護線路線路末端的短路電流（即接地故障電流）。
斷路器瞬時過電流脫扣器的整定電流應大于用電設備防爆控制箱（盒）進線斷路器（或熔斷器）的瞬時過電流脫扣器整定電流（或約定熔斷電流）。當用電設備或供電電纜發生短路故障,故障電流大 于斷路器瞬時過電流脫扣器的整定電流時，斷路器瞬時過電流脫扣器將按斷路器的時間-電流特性曲線動作，完成保護。
斷路器瞬時過電流脫扣器的整定電流應小于被保護線路末端的短路電流（接地故障電流）。當用電設備或供電電纜發生接地故障,故障電流大于斷路器瞬時過電流脫扣器的整定電流時,斷路器瞬時過電流脫扣器將按斷路器的時間-電流特性曲線動作,完成保護。
參考文獻:
[1] 任元會，卞鎧生,姚家祎，等.工業與民用配電設計手冊[M].第3版.北京:中國電力出版社，2005
焦敬輝 西巖 中國市政工程華北設計研究總院
