摘 要：美國燃?xì)鈪f(xié)會(A.G.A)的燃?xì)饣Q性公式即美IN燃?xì)鈪f(xié)會36號研究公報發表的公式，在我國的許多參考書中早已有所介紹，但至今未看到這些公式的理論基礎、假設和形成的詳細資料。根據計算結果，判定兩種燃?xì)饽芊窕Q時，公告原文本分成兩類，即最佳值(Preferable)和不良值(oloiectionable)，無中間擋。我國有的文獻（9）中分成合適、勉強和不合適3擋，但未說明“勉強”擋的出處和準確的內涵。范圍的判定標準對這一方法的應用關系極大。從原文看，“中間擋”已突破了最初的理論假設條件，是在做燃具應用試驗中出現的一些可允許情況，與原始的調定方法有關，是專對補充燃?xì)舛?，且并無“勉強”之意。本文引用了原文中的論述，可作進一步的研究。
在已知所有的燃?xì)饣Q性方法中，只有美國燃?xì)鈪f(xié)會的36號公告和韋弗法采用了數學公式分析的方法，曾做了大量的試驗，內容十分豐富，可看到的資料也比較完整。本文盡可能的對36號公告法的試驗結果作介紹，以加深對其研究思路的理解。對認識當前新形勢下燃?xì)饣Q性的問題也會衣歐幫助。
1概述
1.1前提
在已知的燃?xì)饣Q性方法中，均以民用大氣式燃燒器為主。各國的研究都是以本國可能遇到的燃?xì)饨M分變化狀況為基礎。從單一指數、發展到多指數法、圖解法和其他方法等。采用的手段都是通過實驗。由于燃?xì)馊紵^程的復雜性，至今對一些燃燒機理或原理的分析還是以實驗數據為依據。由于試驗所采用的狀態條件也不完全相同，所得數據也有差異。至今雖有國際標準作依據，但在燃?xì)饨缰两袢晕唇y(tǒng)一。最簡單的如燃?xì)獾臒嶂稻褪且焕?。同一燃?xì)庠诟鲊捎貌煌臓顟B(tài)標準，比較時需要換算，我國也不例外。
預測燃?xì)饣Q性的方法雖多，必須首先弄清每一方法產生的國情狀況，形成的過程，方法的特點、使用的條件和應用范圍等；其次，應結合本國情況，繼續開展實驗研究，才能從根本上解決問題。
美國在天然氣的發展中形成了3類基礎負荷天然氣?；A(chǔ)負荷氣定義為滿足民用、商業和工業使用，其日負荷變化不大的那部分燃?xì)??；A(chǔ)負荷氣不包括隨室外溫度變化而負荷變化很大的那部分燃?xì)?。調峰用的燃?xì)鈩t稱為補充燃?xì)狻Ｏ旅?類天然氣常作為全國各類燃?xì)獾恼{(diào)定氣(或調節氣)，即：
(1)高熱值天然氣(熱值為41.54MJ/m3或1115Btu/cf，相對密度為0.64，燃燒的理論空氣量為10.575m3/m3，組分為CH4—83％；C2H6—16.0％；C02一0.5％：N2一0.5％。沃泊指數為51.93MJ/m3。)。
(2)高甲烷天然氣(熱值為35.73MJ/m3或959Btu/cf，相對密度為0.558，燃燒的理論空氣量為9.0m3/m3。組分為：CH4—94.5％，惰性氣體一5.5％，沃泊指數為47.83MJ/m3)。
(3)高惰性氣體(含量)天然氣(熱值為37.26MJ/m3，或l000Bm/cf，相對密度為0.693，燃燒的理論空氣量為9.37m3/m3。組分為：CH4一71.4％，C2H6—14.0％，C3H8—1.0％，C02—0.5％，N2—13.1％，沃泊指數為44.76MJ/m3)。(狀態參數為溫度60F，約為15.5℃；壓力30英寸汞柱，約為1.013×10SPa；沃泊指數值為筆者所加)。
1.2補充燃?xì)?/span>
互換性研究的目的是在高峰負荷時作為補充燃?xì)馐褂?置換)的可互換性。在當時條件下，研究所及的補充燃?xì)庥校?/span>
(1)兩種熱值的增碳水煤氣，以及它與不同比例基礎負荷氣摻混的混合燃?xì)狻?/span>
(2)兩種熱值的焦?fàn)t氣，以及它與不同比例基礎負荷氣摻混的混合燃?xì)狻?/span>
(3)不同比例的丁烷氣和不同比例的發生爐氣摻混的混合燃?xì)狻?/span>
(4)不同比例的丁烷氣與不同比例的丁烷改制氣的混合氣，以及它與基本負荷氣的混合氣。
(5)不同比例的丁烷氣與不同比例水煤氣的混合氣，以及它與基本負荷氣的混合氣。
(6)上述3種不同的比例基本負荷氣互混的混合氣。
從上述可能混配的置換氣方案看，理論上有無限多個，但實際上受能否互換的條件所限，數量可大大減少，但試驗規模仍然很大。
1.3研究方法
采用一種或幾種精密燃燒器，可在一定的工況條件下(壓力、人力(負荷)、一次空氣量和效率等)用儀器迅速測出極端條件(Extremeeondition)下的數據。所謂極端條件是指發生離焰、黃焰端(Yellowtips)和回火等時的一次空氣量和選定的熱人力值。離焰、黃焰端和回火是穩定火焰的3個基本條件，但判定應遵循嚴格的規范標準[2]，[3]，[6]，例如將火焰從黃焰端到離焰分成ll個等：+5級為離焰(極端)，有≥25％的火孔離焰。一5級為黃焰端，火焰的外焰端明顯有淺黃色，火焰撞擊時有積碳形成等，文獻6還有圖示。甚至還有判別黃焰端和空氣中塵埃引起黃焰端的方法或眼鏡等，并伴有照相記錄。
由于影響火焰穩定性的因素很多，除一次空氣量、燃?xì)獾娜紵俣?、火孔?fù)荷(Portloading)外，還有火孔大小和火孔深度等一些影響燃燒速度的因素等。在美國介紹大氣式燃燒器的設計方法時深入的做了研究，有許多應遵循的圖表數據[2],[4]。這些數據都影響著美國互換性研究的方法。美國的互換性圖以一次空氣系數為縱坐標，以火孔負荷(Portloading)為橫坐標，火孔負荷定義為[6]：
公式：
公式：

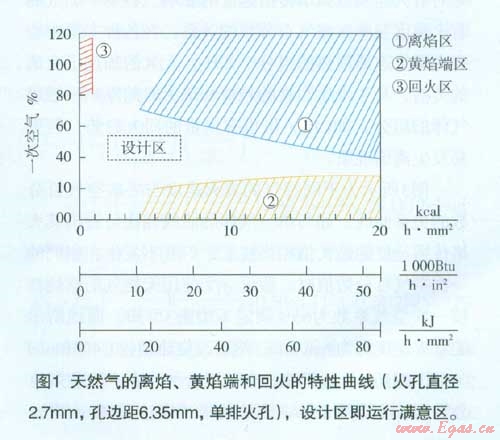

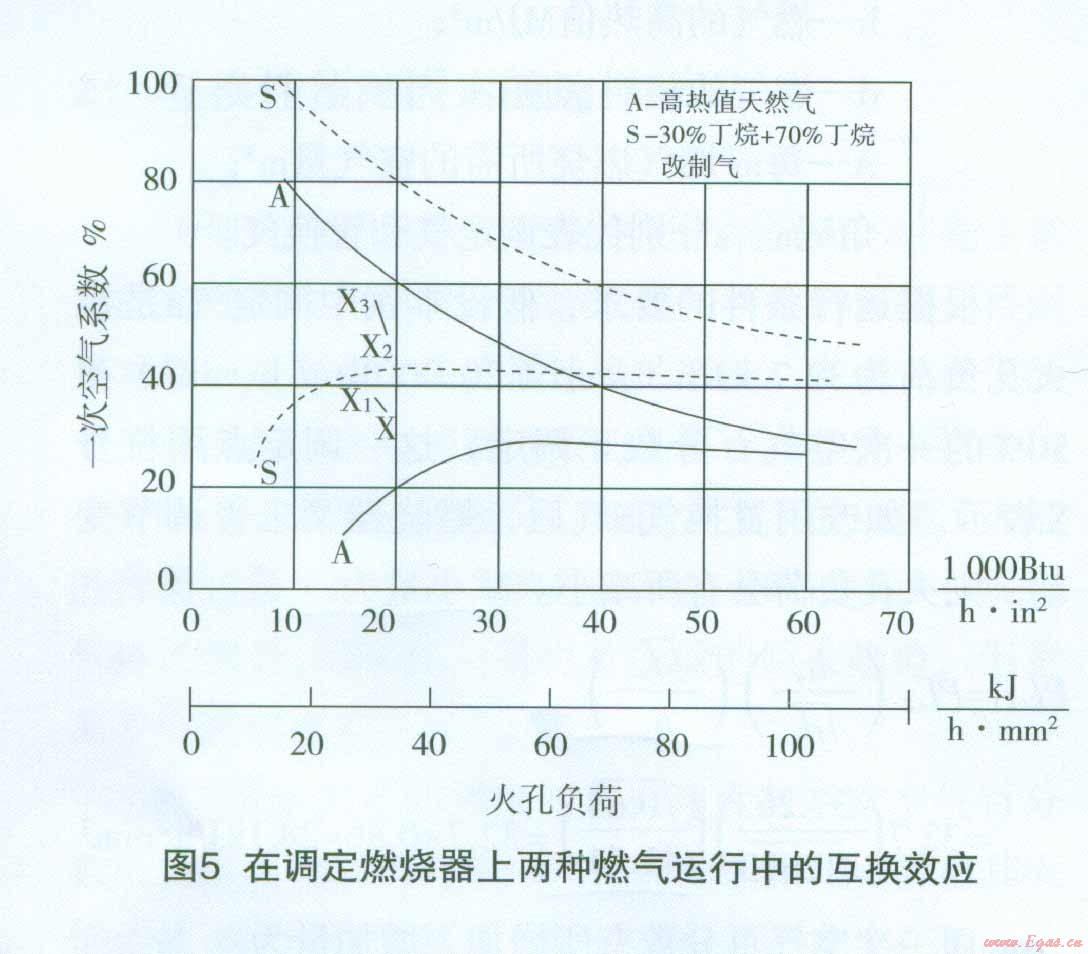

也即火孔負荷為單位火孔面積的熱輸出量，或稱作火孔熱強度，單位為MJ/h·mm2(Btu/h·in2)。根據在精密燃燒器(Precisionburner)上對各種燃?xì)庠囼?yàn)所得的數據，按上述坐標體系可給出表達3種現象的曲線，即離焰、黃焰端和回火的極限特性曲線(CharacteristicLimitCurves)。這3條曲線就成為在一定工況下用來判斷兩種燃?xì)饽芊窕Q的邊界條件。研究工作的水平可用這些數據在試驗中的復現性表示。美國燃?xì)鈪f(xié)會實驗室根據試驗所得數據整理成計算公式，作為一個燃?xì)饣Q性預測的必要條件，而非充分條件。充分條件則用置換氣與調定氣互換指數允許的偏差量來表示。這是由于用戶實際使用的燃具不同于精密燃燒器，又由于用戶燃具使用的所謂現場條件不同于實驗室，而且千差萬別，而真實用戶的真實使用條件才是預測燃?xì)饽芊窕Q的根本依據。如圖1[4]和圖2所示[2]。
圖1中的中間范圍即燃具的設計范圍(DesighArea)，也即滿意的運行范圍(SatisfactoryoperatingArea)。圖2中的⑤表示標準調定線。極限值相當于金屬材料試驗中的屈服極限，滿意的運行范圍或標準
調定線相當于材料的許用應力，這一范圍即燃具的互換范圍。有的國家表示不完全燃燒的黃焰端的互換范圍常取極限值的1/2。美國規定一個新型燃具出廠時必須附有類似圖1中的滿意運行范圍區。文獻4并指出這也是評價燃具適應性(Flexibility)的依據，其中人力和效率是最基本的質量要求，因?yàn)槊糠N置換氣一經確定后都有很長的使用時間。
2互換性預測岡素的選擇原理
為研究和開發燃?xì)饣Q性的求解公式，首先注意到的是燃?xì)獾幕瘜W(xué)組分對燃?xì)馊紵匦缘挠绊?，特別是對著火速度或火焰?zhèn)鞑ニ俣鹊挠绊?。各單一燃?xì)獾闹鹚俣扰c一次空氣百分?jǐn)?shù)的關系，在各種書籍中均有介紹。速燃?xì)怏w的組分，如H2，大大的加速了火焰的傳播，易于發生回火的趨勢和熄火時的噪聲；緩燃?xì)怏w的組分，如CH4，雖也有少量的回火趨勢，但更易發生離焰現象。

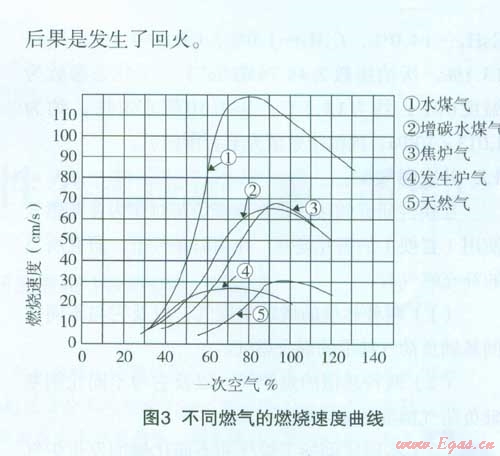

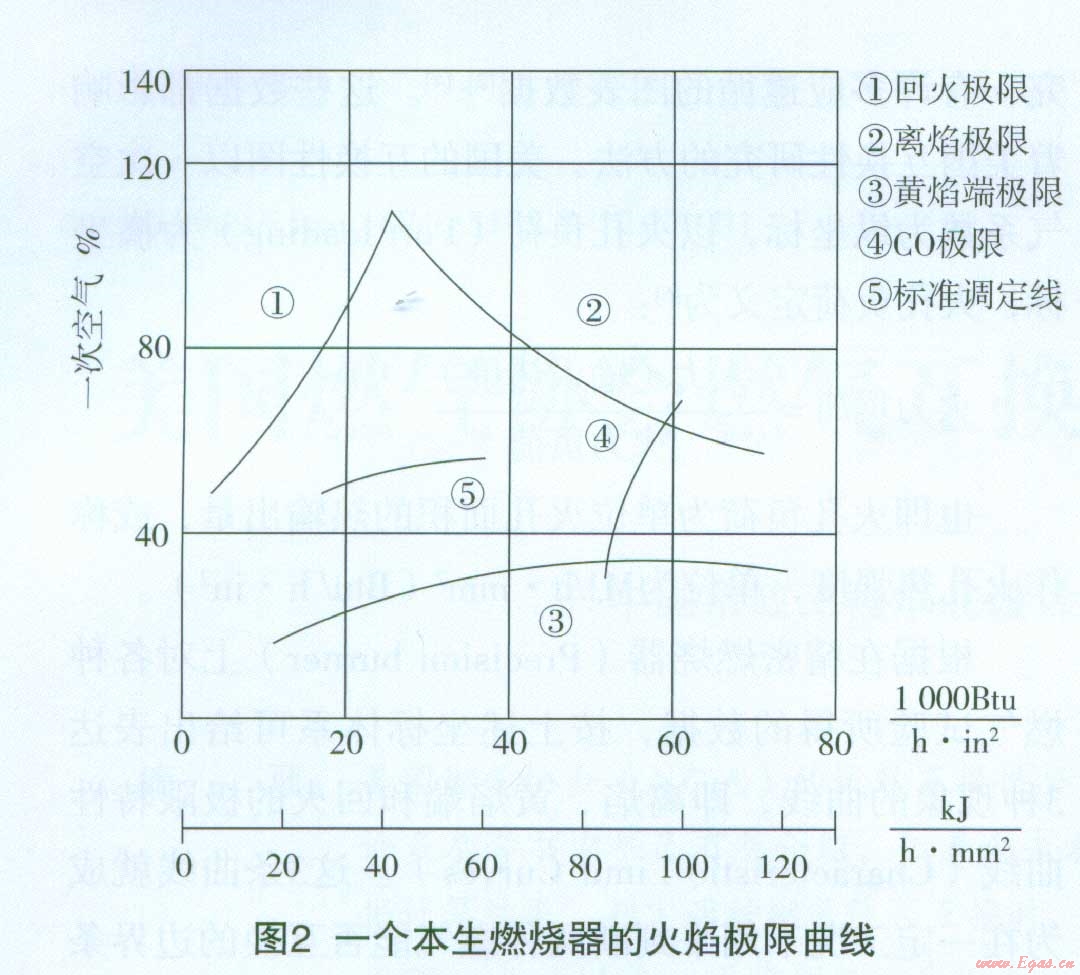

圖3所示為不同燃?xì)獾闹鹚俣扰c一次空氣百分?jǐn)?shù)的關系曲線，如與單一氣體的曲線相比可看出其火焰?zhèn)鞑ニ俣鹊淖畲笾迪喈?dāng)接近，但并不發生在相同的一次空氣百分?jǐn)?shù)值時。假設一個使用天然氣的燃燒器按一次空氣系數為65％調定(由圖3可知，曲線所示的著火速度約為9cm/s)，然后改燒熱值為l400Btu/cf(52.16MJ/m3)的丁烷一空氣混合氣，則一次空氣百分?jǐn)?shù)很快上升到80％，火焰?zhèn)鞑ニ俣冗_(dá)到29cm/s[5]，后果是發生了回火。
由于上述現象，在美國燃?xì)鈪f(xié)會導出的燃?xì)饣Q性公式都是以著火速度作為基礎，在研究中也積累了大量的不同燃?xì)饣鹧鎮鞑ニ俣鹊臄?shù)據。但不久就發現，如再按上述思路，已不能對開發新的公式提供可靠的基礎[5]。從美國大量的燃燒器設計經驗來看，還有許多影響因素必須考慮到。如對5種不同火孔孔徑的燃燒器用同一燃?xì)膺M(jìn)行試驗，試驗中保持一次空氣百分?jǐn)?shù)和燃?xì)獾牧髁繛槌Ｖ?，就得到?種不同的火焰速度。如火孔的孔徑和一次空氣百分?jǐn)?shù)保持不變，又發現燃?xì)獾牧髁恳灿凶兓?sup>[5]。這些在燃燒器設計中常遇到的問題使人們也意識到，要清晰的描述不同燃?xì)馊紵俣鹊膶?shí)際意義，必然會聯系到燃具的運行特性所受離焰極限曲線特性的影響。因此，研究中直接應用這一類與火焰穩定性有關的特|生曲線，與應用著火速度曲線相比，其優點是更易于測量和獲得，且試驗中的復現性更好。也說明用火焰特性的極限曲線作為互換性研究的基礎，比單純用著火速度更具有實踐意義。
在采用含有液化石油氣和不飽和烴的高熱值燃?xì)庾鳛樘烊粴獾闹脫Q氣時，還須要引進一個極限值，即代表黃焰端出現的一個指標。黃焰端的極限曲線是比較燃?xì)馊紵匦缘挠忠粋€基礎因素。于是，必須從離焰和黃焰端的極限特性研究中獲得所需的大量數據：如一個燃燒器在已知的火孔負荷下運行，可將其一次空氣的調節器(俗稱風門)逐漸開啟至發生離焰狀態的一個點位；當逐漸關閉調節器，又可找出產生黃焰端的另一個點位。這是在同一火孔負荷下產生的兩種現象。在火孔負荷相同時用空氣調節器改變一次空氣的引入量，也可保證在每一條件下，燃燒器頭部的溫度為常值（5）。
同樣，如用同一種燃?xì)庠谝粋€已定的燃燒器上對不同火孔負荷和已知燃燒器頭部溫度條件下進行運行試驗，就可得到該燃?xì)馔暾碾x焰和黃焰端的極限特性曲線。同時也指明了發生離焰和黃焰端時相應一次空氣百分?jǐn)?shù)的最大值和最小值。
這樣所得的特性曲線只對應選定的試驗燃燒器。如同一試驗燃燒器繼續采用不同燃燒特性的燃?xì)庾髟囼?yàn)，就明顯的可看出其中的差別，并可做出比較[5]。用美國燃?xì)鈪f(xié)會(A.G.A)的精密燃燒器所得前述高熱值天然氣和高惰性天然氣試驗得到的典型曲線可見.圖4.
A.G.A.精密燃燒器上試驗所得的曲線也適用于其它燃燒器和燃具，只要在替代時遵循采用與已知條件相同的比例(相同的一次空氣引入量、火孔負荷、溫度等參數)，這樣處理后，所得特性曲線的意義也就更大。其實質是，以前對一個已知燃燒器用統一燃?xì)膺\(yùn)行所得的特性曲線，將來對燃燒器的調定要參照這些極限曲線時，應預先作出所使用的燃燒器與獲得曲線的燃燒器相同的假設。這是從互換性角度出發研究這些特性曲線的重要前提。眾所周知，在已知溫度下，任何燃燒器的運行性能都是根據火孔負荷、燃燒器頭部的一次空氣百分?jǐn)?shù)和燃?xì)獾幕瘜W(xué)組分來控制的。燃?xì)獾臒嶂岛拖鄬γ芏鹊淖兓脕肀硎救紵鬟\(yùn)行點的變化，而化學組分的變化則表示極限曲線本身所發生的變化。燃燒器的涮定應使其運行點處于離焰、回火和黃焰端極限特性曲線內的滿意運行范圍之內。作為互換性的要求，代表燃燒器的調定點，在由一種燃?xì)庵脫Q另一種燃?xì)夂?，必須保持在置換氣的極限特性曲線范圍之內?？梢钥闯?，即使在燃?xì)獾慕M分只有極少的變化時也會發生不滿意的結果。在此以高熱值天然氣和高惰性天然氣的比較為例。在同一燃燒器上得到這兩種燃?xì)獾碾x焰和黃焰端的極限特性曲線如圖4所示。實線A代表高熱值的天然氣(調定氣)，虛線S代表高惰性天然氣(置換氣)。
如前所述，本文是介紹美國燃?xì)饣Q性的求解公式，在此，先說明燃?xì)饣Q前后，火孔負荷和一次空氣系數發生變化的計算公式，以加深對這些公式應用的理解。公式導出的過程則隨后有所論證。
這說明用高熱值天然氣調定后的燃燒器在改用高惰性天然氣置換后，其運行工作點x。已高于高惰性天然氣的離焰極限曲線值(見圖4中X1的位置)，會發生離焰。顯然，如調定點x置于調定氣的極限曲線上(一次空氣系數接近60％一見圖4)，則置換后的工作點X1將遠高于置換氣的離焰曲線(圖上未表示)，這一運行工況是完全不能接受的。在這一特殊的假設條件下，如燃燒器的調定是在同樣的火孔負荷下，但一次空氣系數略低于50％(約為42％，其工作點在圖4上用X1表示，則在用高惰性天然氣置換后，一次空氣百分?jǐn)?shù)增加到PAx3=PAX2×1.1744=0.42×1.1744=0.4932即49.30％
即圖4中置換后的工作點X3，就不會遇到離焰情況。從燃燒器的設計要求來看，對一次空氣系數就有規定的要求。以上只是從離焰曲線論離焰，不能認為調整一次空氣系數就可解決燃?xì)獾幕Q問題。
用高熱值燃?xì)馀c天然氣互換時產生的特殊問題是易于產生黃焰端的趨勢。如圖5所示，以高熱值天然氣A作調定氣，以30％的丁烷氣和70％的丁烷改制氣的混合物作置換氣S的互換性為例。置換氣的熱值為44.64MJ/m3或1198Btu/cf，相對密度為0.84，燃燒的空氣需要量為10.616，化學組成為H2一46.23％，C0—20.48％，CH4-一2.17％，C3H8—6.6％，C4H10一23.4％，C02—0.42，N2—0.7％，沃泊指數為48.70MJ/m3。
在以A氣調定時取火孔負荷為32.7kJ/h·mm2或20000Btu/h·in2，一次空氣系數為35％，在圖5中以點x表示。此點與A氣的離焰和黃焰端極限曲線相比較，處于調定氣的滿意運行范圍內。用丁烷一改制丁烷氣的混合物作置換氣時，火孔負荷將降低，一次空氣量將增加，其運行點在圖5上用X1表示。
顯然，X1點落在丁烷一改制丁烷混合氣的黃焰端極限曲線的下部，即必然有黃焰端的產生。但是，如果燃燒器用A氣調定時，火孔負荷仍相同，但一次空氣百分?jǐn)?shù)為50％，即圖中的工作點X2，置換后的工作點為X3，該點的火孔負荷同樣減少為30.7kJ/h·mm2.一次空氣系數增加至57％，表明無黃焰端產生。
PA3=PA2×1.14=0.5×1.14=0.57即57％
值得注意的是，按上所述，家庭用戶使用的燃具燃燒器就可能有無限多個調節方案，其中的一部分非常接近于離焰或黃焰端極限，多數燃燒器將有一定的適應性，允許所供燃?xì)獾慕M分有一些變化。其范圍應采用可控燃燒器在現場使用置換氣的調節范罔，使之能代表實際的運行條件。這一范圍即圖1中所示的滿意運行范圍，也即設計范圍，如設計時必須達到的火孔負荷和效率要求等銘牌所規定的數據。文獻4還指出，這也是燃具對所供燃?xì)饪赡茏兓倪m應性范隔。
試驗表明，如改用置換氣后，在滿足上述要求條件下，已不再有燃燒器出現離焰、回火和黃焰端，就可認為這一置換氣已達到了滿意運行條件的期望要求，但仍有一個情況例外[5]，即當調定氣的一次空氣引入量，即空氣/燃?xì)獗鹊囊驍?shù)根號d/h高于0.8時，需要減小風門的開度才能獲得滿意的運行條件，而改用置換氣時，又因一次空氣因數的減小可能發生不滿意的燃燒。實際上，不論調定氣的一次空氣因數小于或等于0.8，置換氣的一次因數等于或大于調定氣(參看后續的表8)，燃燒器在使用置換氣時均應無黃焰端、離焰和回火來表達互換的程度。在后續的論述中將有深入的說明。
因此，用一種燃?xì)庵脫Q另一種燃?xì)鈺r，用來預測燃具性能的公式應包括下列因素：
(1)能說明由于燃?xì)鉄嶂岛拖鄬γ芏鹊淖兓鹨淮慰諝饬恳沧兓囊蛩亍?/span>
(2)能說明由于燃?xì)鉄嶂岛拖鄬γ芏鹊淖兓鹑紵骰鹂棕?fù)荷也變化的因素。
(3)能說明由于燃?xì)饨M分的變化引起燃燒器燃燒特性極限曲線的位置也發生變化的因素。
基于上述考慮，所導出的公式應能預測民用燃燒器在根據一種天然氣調定后，置換使用其他任何燃?xì)鈺r的運行特性。
所得的公式包括一個互換結果產生離焰，一個產生回火和一個產生黃焰端可能性的3個公式。使用這些公式時，需要已知兩種燃?xì)獾幕瘜W(xué)組分(熱值和相對密度等)以及有關燃燒器設計和運行的知識。(未完待續，見下期)
本文作者：李猷嘉
