下套管安全施工參數計算軟件手機版的開發

摘 要

摘要：為解決現有的計算機軟件不便于鉆井現場隨時計算施工參數的問題，以下套管波動壓力計算模型為基礎，運用J2ME手機軟件開發技術，通過解決軟件手機客戶端和服務器端數據交換等技
摘要：為解決現有的計算機軟件不便于鉆井現場隨時計算施工參數的問題，以下套管波動壓力計算模型為基礎，運用J2ME手機軟件開發技術，通過解決軟件手機客戶端和服務器端數據交換等技術，開發了手機版下套管安全施工參數計算軟件。該軟件利用手機作為客戶端，輸入數據和顯示結果，利用基地計算機作為服務端，計算和儲存數據，通過遠程數據傳輸技術，實現了特殊環境下的分析計算問題。這為手機進行復雜計算和數據傳輸提供了更為寬廣的應用空間，對既需要計算、數據交換又不便于計算機使用的野外惡劣環境提供了解決問題的新途徑。
關鍵詞：固井；套管；井漏；施工參數；設計；計算軟件
0 引言
下套管作業是鉆井施工的重要工作，在套管下入過程中，套管串的運動會產生波動壓力。當套管與套管或套管與井眼間隙狹窄[1]時，下套管時必須控制套管(尾管)的下入速度和加速度以及循環流量，否則會發生井漏等復雜情況。因此，現場需要可以隨時精確計算施工參數的軟件，而目前軟件都是計算機軟件，現場使用不方便?；诖耍P者介紹了所開發的手機版下套管安全施工參數計算軟件。
1 軟件的主要功能
    1) 在下入套管過程中如何控制其下入速度。以壓力窗口作為控制條件，計算當套管下入速度達到多大時，所引起的波動壓力折算的當量密度到達壓力窗口，以此作為現場施工控制管柱的下入速度。
    2) 下入過程中允許開泵循環的最大流量。在下入套管過程中如果遇阻，需開泵循環時，同樣以壓力窗口作為控制條件，計算當開泵流量達到多大時，所引起的波動壓力折算的當量密度達到壓力窗口值，以此作為現場施工中控制開泵流量的依據。
    以上的問題均涉及波動壓力的計算問題。
2 軟件的理論模型
    通常在窄間隙下套管施工設計時，需要根據預測的下部薄弱地層的“壓力窗口”(即漏失壓力與孔隙壓力的差值)和使用的鉆井液流變參數，計算套管(尾管)下到不同井深時允許的套管下放速度和開泵循環流量，對固井工程施工方案進行評估和優化。在下套管施工作業過程中，以地層實際壓力窗口為約束條件，在不同井深處，根據實際鉆井液性能參數，隨時計算出允許的套管(尾管)最大下放速度和循環流量?；蛘吒鶕?jù)現場需要，及時調整可控技術參數，為現場作業提供指導。軟件開發需要的功能如下：
    下套管波動壓力包括由液體靜切力引起的波動壓力、運動管柱慣性引起的波動壓力、液體黏滯阻力引起的波動壓力和管柱截面突然擴大以及突然縮小的局部阻力損失之和，計算理論可參考相關文獻[2～4]，計算式如下：
    pz=pw+pg+pj+pkd+psx    (1)
    為方便計算，將每根套管長度統一取12.00m，每個套管接箍取0.27m，在下套管過程中，將管柱視為堵口管，且流體為不循環狀態。每根套管的波動壓力為兩段(即本體部分11.73m與接頭部分0.27m)波動壓力之和。接頭部分包括兩個局部阻力，即突然擴大和突然縮小。兩段的波動壓力分別由鉆井液靜切力引起的波動壓力、運動管柱慣性引起的波動壓力和鉆井液黏滯阻力引起的波動壓力組成。軟件計算結果輸出可以在數據結果和圖形結果中任選其一。結果包括套管到達任何井深時，套管允許的最大下入速度；套管到達任何井深時，折算的下入一根套管所允許的最短時間；套管到達任何井深時，如果套管遇阻，開泵循環的最大流量(Q)和循環一周所需的時間。
    這些結果參數的計算均依賴于總的波動壓力計算，總的波動壓力值是關于鉆井液性能參數、井眼幾何參數、下入管柱的幾何參數和下入速度參數的復雜函數，從中無法解出關于結果參數的簡單解析式，在計算中必須采用數值計算方法進行循環求解。該軟件采用的是分段計算法，以每根套管長度為計算點，在每一個計算段內，采用循環迭代試算的方法進行求解。
3 軟件的運算模式

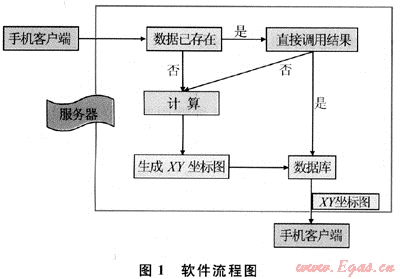

    由于該軟件采用循環迭代試算法求解，涉及的數據計算量較大。因此，主要計算功能無法用手機完成，需要與服務器進行數據通訊，采用的方式如圖1所示。由手機客戶端提交計算參數，利用主控服務器進行計算，計算后利用計算結果產生直觀的XY坐標圖，再將圖片傳輸回手機并顯示。

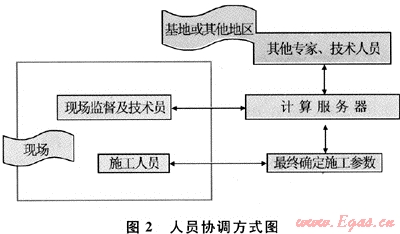

   該方法不僅解決了數據計算速度問題，而且計算結果可以保存在服務器的數據庫中，可以由多個手機客戶端反復調用，便于多名工程技術人員在不同地區、環境下共同參與指導、監督工作，使現場在遇到復雜情況時可以及時得到油氣田資深專家的意見，人員之間的協調方式如圖2所示。

4 軟件的實現
    傳統的計算軟件往往基于PC機編寫，即使是移動型的PC機，其移動性也受到電池容量、使用環境和成本等的限制。并且野外環境往往比較惡劣，不利于PC機的使用與保養。該軟件從功能上分為客戶端和服務器端，客戶端即手機客戶端，而服務器端又分為前臺和后臺，前臺為編寫的服務器端程序，后臺為SQL Server數據庫。
4.1 手機客戶端
    該軟件使用Java 2 Micro Edition(J2ME)編寫，需要MIDP2.0的支持。Java語言的特點是基于Java虛擬機運行。因此，其跨平臺性能極其優越。而現在非常普通的彩屏手機都支持MIDP2.0，已經測試通過的手機型號包括Nokia 7610、Nokia N72以及Motorola V3等[5]。該軟件的網絡傳輸功能是基于SOCKET編寫，使用UDP模式，它支持移動GPRS和電信CDMA網。客戶端的功能是提交計算參數、計算結果的顯示和少量計算功能。軟件開發過程中的主要技術難點及解決方案如下：
    1) UDP數據傳輸可能存在的丟包問題。UDP傳輸是不基于連接的不可靠傳輸，當手機客戶端遇到網絡不通暢、服務器負載過高等原因時，易造成數據丟包問題。傳輸計算數據不同于傳輸視頻、圖片等影像文件，即使是不嚴重的丟包也是不允許的。為了解決該問題，采用在接收數據后增加了重發響應機制代碼，即：發送端發送數據包，當接收端接收到數據包后，立刻發送一個消息給發送端，表示其已經收到數據，而發送端接收到該消息才繼續下一步，否則將重復發送數據包。
    2) 比例尺不當造成XY坐標圖顯示效果不佳問題。由于每次計算的情況不同，數據差異較大。計算結果變化范圍較大，如果采用固定的坐標顯示范圍，在不同型號的手機上，就會造成圖像過大或過小，影響觀察效果。解決方法是將坐標圖的比例尺乘以一個初始值為1的變量，當用戶需要擴大比例尺時則將該變量乘以2，縮小比例尺時除以2。而用戶可以通過手機上客戶端來控制比例尺的大小。
4.2 服務器端
    服務端軟件采用微軟C#2.0語言編寫，該語言具有面向?qū)ο?、封裝性好、支持多線程和網絡編程功能強大等特點。服務器端的主要功能是完成主要計算任務，并將計算結果和相關數據存入數據庫，并將計算結果以XY坐標圖形式傳輸回發出請求的客戶端。主要技術難點及解決方案如下：
    1) UDP打洞問題。軟件在運行時服務端是運行在有公共網IP服務器上的，而客戶端則是運行在處于某移動運營商網關之內的特定手機上的，也就是說服務端與客戶端的數據交換是在外網與內網之間進行的。因此，筆者采取客戶端的接受端口使用其發送端口相同的端口號。即當客戶端向服務端發送請求后，服務端記錄客戶端的遠程端口-RemotePort，當服務端接收到客戶端請求后直接向該RemotePort發送數據。這樣網關、路由器會自動映射該RemotePort至客戶端，并轉發數據。
    2) 多客戶端連接問題。該問題主要是如何保證一個服務端同時接受多個客戶端請求而不沖突。筆者采用的解決方案是一個Winsock配合多線程的方式。所使用的Winsock控件只有一個，當客戶端A、B同時向服務端發送數據時，其數據包A、B中包含有各自的用戶標識，服務端分別記錄其用戶標識A、B，客戶端端口A、B以及IP地址A、B。并分別建立線程A、B，線程A、B分別負責IP地址A、B的數據傳輸。該模式的優點是只占用一個端口，缺點是當同時請求連接的用戶過多時響應速度下降?？紤]該軟件使用的實際情況，一般每秒向服務器請求連接的客戶端數量不會超過10個，因此該方案完全可行。
4.3 數據庫
    該軟件的數據庫和服務端運行在遠離施工現場的服務器上。數據庫采用微軟SQL Server2000系統，該系統具有功能強大、穩定及支持網絡傳輸?shù)忍匦?。該系統的主要數據表包括：用戶列表、計算參數、計算結果、Image等。其中Image用來記錄相應的計算結果生成的XY圖像，圖像字段的數據類型為image型。當用戶所提交的計算參數已經存在相應的計算結果時，軟件可以按照用戶的意愿直接從數據庫中調用相應的XY圖像，從而節省計算時間。
5 結束語
    通過將開發的軟件在江漢、南陽兩油氣田現場使用，實現了軟件的全部功能。由此得出以下結論：
    1) 窄間隙下套管過程中產生的附加波動壓力，易產生井漏等復雜情況，需要在設計和施工過程中，根據具體情況進行計算分析。
    2) 該軟件利用手機作為客戶端，輸入數據和顯示結果，利用基地計算機作為服務端，計算和儲存數據，通過遠程數據傳輸技術，實現了特殊環境下的分析計算問題。該軟件可以為鉆井現場施工提供下套管技術參數，為安全鉆井提供技術保障。
    3) 該軟件開發技術為手機進行復雜計算和數據傳輸提供了更為寬廣的應用空間，對既需要計算、數據交換又不便于計算機使用的野外惡劣環境提供了新的方法。
參考文獻
[1] 王越之，段異生，王友華，等.南海高溫高壓氣井固井存在的問題及對策[J].中國海上油氣：工程，2002，14(2)：35-37.
[2] 樊洪海，褚元林，劉希圣.起下鉆時井眼內動態波動壓力的預測[J].石油大學學報：自然科學版，1995，19(5)：36-41.
[3] 管志川，宋洵成.波動壓力約束條件下套管與井眼之間環空間隙的研究[J].石油大學學報：自然科學版，1999，23(6)：33-35.
[4] 鐘兵，施太和.小井眼側鉆水平中波動壓力計算模型[J].西南石油學院學報，1999，21(1)：52-55.
[5] 于志強，王越之，劉魁威，等.基于J2ME的超移動鉆井軟件開發[J].石油工業計算機應用，2007，16(4)：36-38.

(本文作者：王越之 鐘文建 于志強 程波 甘新星 “油氣鉆采工程”湖北省重點實驗室 長江大學)
