摘 要

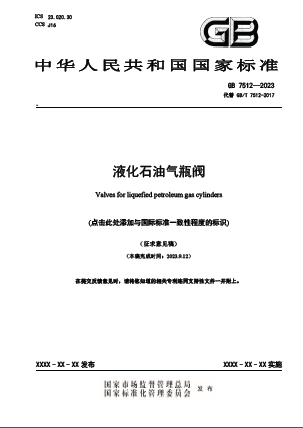

液化石油氣瓶閥GB 7512-2023

1. 工作簡況

1.1 編寫目的及任務來源國標委根據國務院“621 銀川燃氣爆炸事故”的指示以及國市監特設發［2023］70 號《市場監管總局關于印發<市場監管系統城鎮燃氣安全專項整治行動實施方案>的通知》，要求將GB/T 7512-2017《液化石油氣瓶閥》修改為強制性國家標準。

全國氣瓶標準化技術委員會氣瓶附件分技術委員會在接到要求后，于2023 年8 月向國標委申報對標準進行修訂。

本次標準的修訂原則，是為了更加安全有效的對液化石油氣瓶閥制造進行管理，整合了2022 年12 月30 日發布并實施的GB/T 7512-2017《液化石油氣瓶閥》第1 號修改單的內容，對標準部分條款進行了調整。

1.2 起草人員及協作單位

本次起草單位：廣東奇才閥門科技有限公司、上海市特種設備監督檢驗技術研究院、國家市場監管總局特種設備安全監察局、寧波金佳佳閥門有限公司、浙江銘仕興新暖通科技有限公司、艾賽斯（杭州）復合材料有限公司、杭州立琪燃氣設備有限公司

本標準主要起草人：張保華、嚴偉華、常彥衍、孫黎、范高萍、徐迪青、馮均華、湯曉英、陳亞鵬、吳源琪。

1.3 簡要工作過程

2023 年7 月6 日，由全國氣瓶標準化技術委員會主任及秘書長等專家討論，形成草稿初稿，并向行業征求意見。

2023 年8 月18 日，在廣東省佛山市召開了液化石油氣鋼瓶及瓶閥骨干企業會議，并對前期已經征求意見并完成修改的草案二稿進行了討論。

2023 年8 月28 日，完成了全國氣瓶標準化技術委員會全體委員立項投票。

2023 年9 月15 日，起草組根據9 月11 日強標推進聯絡會上專家提出了3 條意見修改草案后形成征求意見稿；并通過“全國標準信息公共服務平臺”公開征求意見。

2. 國家標準編制依據及標準主要內容說明

2.1 國家標準編制依據

主要依據為《中華人民共和國特種設備安全法》、TSG 23-2021《氣瓶安全技術規程》（下稱《瓶規》）。

2.2 標準主要內容說明

2.2.1 產品范圍。

無變化。

2.2.2 規范性引用文件。

無變化。

2.2.3 術語和定義

（1）原標準的“不可拆卸”修改為“不可拆解”，并重新定義。因原來的“不可拆卸”容易引起歧義。

（2）增加了過流切斷裝置的定義。

過流切斷裝置overflow cutoff device

設在閥的出氣口，當氣體流量超過設定參數后，裝置可以自動切斷氣體通道，切斷后裝置不應自動復位，只能使用人工方法復位的一種保護裝置。

2.2.4 型號編制

（1）原標準: 4.2 自閉裝置的代號：自閉裝置用“Z”表示。

根據國家標準協調組的意見，增加了過流切斷裝置的內容，因此修改為: 4.2 自閉裝置或過流切斷裝置代號：自閉裝置用“Z”表示；過流切斷裝置用“G”表示。

（2）為便于識別和管理，增加了塑料內膽纖維全纏繞氣瓶、信息閥、智能閥的代號編制規則。因此增加了: 4.3 用于塑料內膽纖維全纏繞氣瓶的閥用“F”表示，信息閥用“X”表示，智能閥用“N”表示。非此類型閥可省略。

（3）原標準：4.4 閥的進氣口螺紋代號：用大寫字母表示，用“A”代表PZ19.2 螺紋，用“B”代表PZ27.8 螺紋，用“C”表示PZ39.0 螺紋。

修改為:4.5 閥的進氣口螺紋代號：用大寫英文字母表示，用“B”表示PZ27.8 螺紋，用“C”表示PZ39.0 螺紋，用“E”表示M26×1.5 螺紋。

理由是:正在網上征求修訂意見的GB/T 5842-2022 轉化的強制性標準，去除了YSP4.7 規格的氣瓶，相應的PZ19.2 的瓶閥規格也隨之取消，同時，隨著液化石油氣塑料內膽纖維全纏繞氣瓶的出現，其使用的是直螺紋M26×1.5，本次轉標增加了這個螺紋，并將在隨后的國標制定中規定這個螺紋尺寸。

2.2.5 結構型式及基本尺寸

（1）原標準：5.1 閥的結構型式為不可拆卸式，基本尺寸按圖1 和表1 的規定。

修改為: 5.1 閥的結構型式應設計成不可拆解式，拆解后的閥應報廢或由制造單位召回。

閥基本尺寸按圖1、圖2 和表1 的規定；增加了圖2 液相閥的示意圖。

理由是閥一旦被拆解，其使用功能和安全性能均無法保證，但是在事故的應急處理中又是不可或缺的，因此，無論是閥應急處理的拆解還是其他因素的拆解，閥均應報廢或由制造單位召回，不能在市場繼續流通使用。

（2）增加了一條對閥的主體密封結構的要求: 5.2 閥的密封結構設計應能保證閥在設計使用年限內密封性能不失效。使用閥桿O 型密封圈及填充密封脂結構的，應確保密封始終有效。

理由是閥的主體密封結構是閥的核心設計內容，閥的很多項性能要求都是對此結構的考察，從使用上，閥的質量也是由此決定的，對閥的密封設計進行規范是必要的。

（3）原標準：5.3 閥的進氣口螺紋分為3 種規格。用于氣相閥上的螺紋為PZ19.2 和PZ27.8,用于液相閥上的螺紋為PZ39.0,其螺紋尺寸和制造精度應符合GB/T 8335 的規定。同時由于閥的螺紋旋向問題造成了螺紋較雜的現象，根據國標協調會意見，普通瓶閥應選用右旋螺紋。

修改為：5.4 閥的進氣口螺紋應為右旋螺紋，分為3 種規格。用于液化石油氣鋼制氣瓶的閥，進氣口螺紋采用錐螺紋，氣相閥的螺紋為PZ27.8，液相閥的螺紋為PZ39.0，其螺紋尺寸和制造精度應符合GB/T 8335 的規定；用于液化石油氣塑料內膽纖維全纏繞氣瓶的閥，進氣口螺紋采用直螺紋，氣相閥的螺紋為M26×1.5，其螺紋尺寸和制造精度應符合GB/T 197 的規定。

修改理由同本編制說明第2.2.4、2.2.5（1）條款。

（4）原標準：5.5 進氣口螺紋為PZ19.2 的閥尾部進氣口直徑應不大于9mm……。

修改為：氣相閥的尾部進氣口直徑應不大于14mm；液相閥尾部進氣口直徑應不大于20mm，液相閥尾部應有連接液相管的螺紋，連接螺紋為M22×1.5，螺紋尺寸和制造精度應符合GB/T197 的規定。

理由是正在網上征求修訂意見的GB/T 5842-2022 第1 號修改單，去除了YSP4.7 規格的氣瓶，相應的PZ19.2 的瓶閥規格也隨之取消。同時，隨著液化石油氣塑料內膽纖維全纏繞氣瓶的出現，其使用的是直螺紋M26×1.5，本次轉標增加了這個螺紋，并將在隨后的國標制定中規定這個螺紋尺寸。

由于液相瓶閥的錐螺紋為PZ39，為保證其強度和安裝性能，對其進氣口尾部直徑進行了要求；同時由于目前液相閥安裝的液相管無論是材料、安裝方法，還是用螺紋安裝的螺紋規格都比較雜亂，已經影響了液相瓶閥的安全使用，給安全帶來一定的隱患，很有必要對此進行規范和要求。

（5）增加了5.7 條: 氣相閥的出氣口應帶自閉裝置或過流切斷裝置，安裝過流切斷裝置的閥可以不安裝自閉裝置。

為了進一步保證瓶閥在使用過程中的安全，為今后設計安裝過流切斷裝置留有空間，增加了過流切斷裝置的內容。

（6）增加了5.8 條: 加裝電子身份標簽或其他方式與充裝裝置實現信息交換的閥，其基本要求按照本文件附錄A 的規定。特殊設計的，不影響基本安裝和連接的外形尺寸可以不按照表1的規定。

理由是為了規范安全用氣，現在很多單位研發了加裝了電子身份標簽的信息閥、智能閥，

這類閥的市場占有率也比較大，為了安全，規范此類閥的設計和對閥基本性能的要求還是有必要的，因此本版標準對此類閥的基本功能要求進行了要求；同時由于這類閥在設計時增加了一些裝置和輔助部件，和常規瓶閥的外形有所差異，對不影響基本安裝和連接的外形尺寸可以不進行限制。

2.2.6 技術要求

(1)原標準：6.1.1.1 閥的主要零件材料（閥體、閥桿、壓帽、活門、連接件等）應采用HPb59-1或HPb59-2 棒材……。
