附錄E 液化石油氣站用電場所爆炸危險區域等級和范圍劃分

E.0.1 液化石油氣站生產區用電場所的爆炸危險區域等級和范圍劃分宜符合下列規定：
    1 液化石油氣站內灌瓶間的氣瓶灌裝嘴、鐵路槽車和汽車槽車裝卸口的釋放源屬第一級釋放源，其余爆炸危險場所的釋放源屬第二級釋放源。
    2 液化石油氣站生產區各用電場所爆炸危險區域的等級，宜根據釋放源級別和通風等條件劃分。
        1) 根據釋放源的級別劃分區域等級。存在第一級釋放源的區域可劃為1區，存在第二級釋放源的區域可劃為2區。
        2) 根據通風等條件調整區域等級。當通風條件良好時，可降低爆炸危險區域等級；當通風不良時，宜提高爆炸危險區域等級。有障礙物、凹坑和死角處，宜局部提高爆炸危險區域等級。
    3 液化石油氣站用電場所爆炸危險區域等級和范圍劃分宜符合第E.0.2條～第E.0.6條典型示例的規定。
    注：爆炸危險性建筑的通風，其空氣流量能使可燃氣體很快稀釋到爆炸下限的20％以下時，可定為通風良好。
E.0.2 通風良好的液化石油氣灌瓶間、實瓶庫、壓縮機室、烴泵房、氣化間、混氣間等生產性建筑的爆炸危險區域等級和范圍劃分見圖E.0.2，并宜符合下列規定：
    1 以釋放源為中心，半徑為15m，地面以上高度7.5m和半徑為7.5m，頂部與釋放源距離為7.5m的范圍劃為2區；
    2 在2區范圍內，地面以下的溝、坑等低洼處劃為1區。

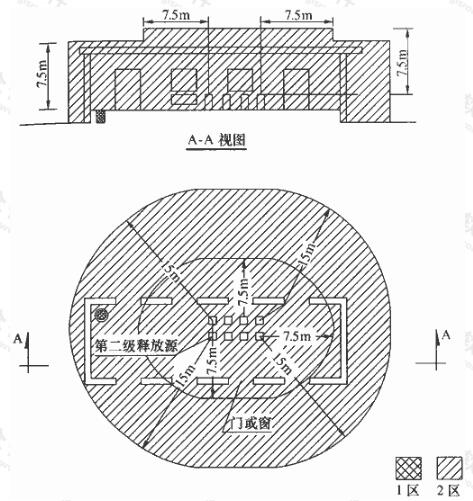

圖 E.0.2 通風良好的生產性建筑爆炸危險區域等級和范圍劃分

E.0.3 露天設置的地上液化石油氣儲罐或儲罐區的爆炸危險區域等級和范圍的劃分見圖E.0.3，并宜符合下列規定：
    1 以儲罐安全閥放散管管口為中心，半徑為4.5m，以及至地面以上的范圍內和儲罐區防護墻以內，防護墻頂部以下的空間劃為2區；
    2 在2區范圍內，地面以下的溝、坑等低洼處劃為1區；
    3 當烴泵露天設置在儲罐區時，以烴泵為中心，半徑為4.5m以及至地面以上范圍內劃為2區。
    注：地下儲罐組的爆炸危險區域等級和范圍可參照本條規定劃分。

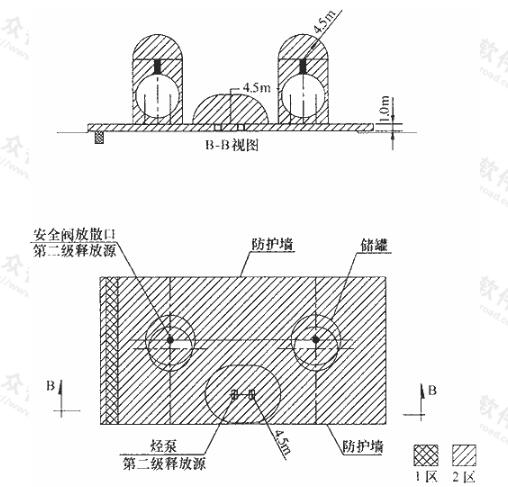

圖E．0．3 地上液化石油氣儲罐區爆炸危險區域等級和范圍劃分

E.0.4 鐵路槽車和汽車槽車裝卸口處爆炸危險區域等級和范圍劃分見圖E.0.4，并宜符合下列規定：
1 以裝卸口為中心，半徑為1.5m的空間和爆炸危險區域以內地面以下的溝、坑等低洼處劃為1區；
2 以裝卸口為中心，半徑為4.5m，1區以外以及地面以上的范圍內劃分為2區。

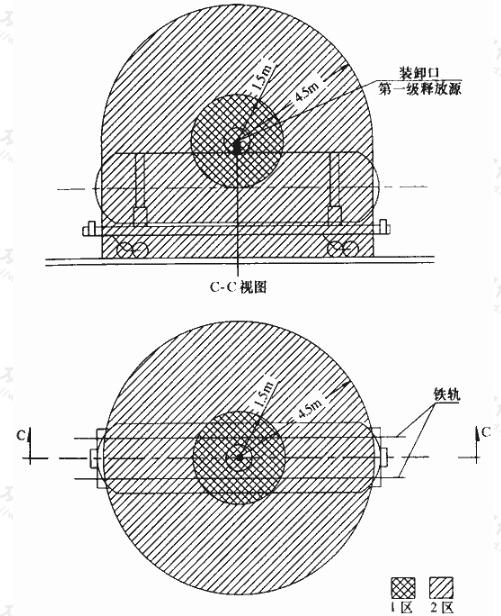

圖E.0.4 槽車裝卸口處爆炸危險區域等級和范圍劃分

E.0.5 無釋放源的建筑與有第二級釋放源的建筑相鄰，并采用不燃燒體實體墻隔開時，其爆炸危險區域和范圍劃分見圖E.0.5，宜符合下列規定：
    1 以釋放源為中心，按本附錄第E．0．2條規定的范圍內劃分為2區；
    2 與爆炸危險建筑相鄰，并采用不燃燒體實體墻隔開的無釋放源建筑，其門、窗位于爆炸危險區域內時劃為2區；
    3 門、窗位于爆炸危險區域以外時劃為非爆炸危險區。

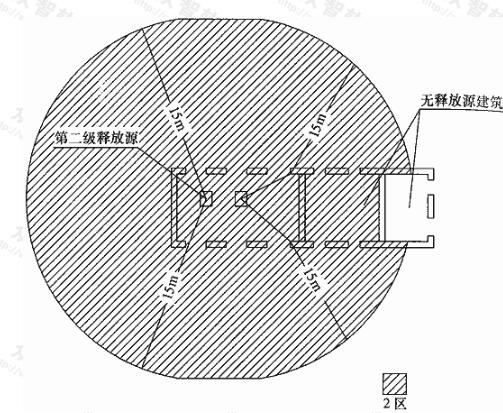

圖E.0.5 與具有第二級釋放源的建筑物相鄰，并采用不燃燒體實體墻隔開
時，其爆炸危險區域和范圍劃分

E.0.6 下列用電場所可劃為非爆炸危險區域：
    1 沒有釋放源，且不可能有液化石油氣或液化石油氣和其他氣體的混合氣侵入的區域；
    2 液化石油氣或液化石油氣和其他氣體的混合氣可能出現的最高濃度不超過其爆炸下限10％的區域；
    3 在生產過程中使用明火的設備或熾熱表面溫度超過區域內可燃氣體著火溫度的設備附近區域。如鍋爐房、熱水爐間等；
    4 液化石油氣站生產區以外露天設置的液化石油氣和液化石油氣與其他氣體的混合氣管道，但其閥門處視具體情況確定。
