4．7　平衡式隔室

4．7．1當半密閉自然排氣式燃具安裝部位臨近較高建筑或用氣建筑較高造成煙道過長無法安裝時，或用戶需要的燃具熱負荷大于35kW時，可設置平衡式隔室，并將半密閉自然排氣式燃具安裝在平衡式隔室內。

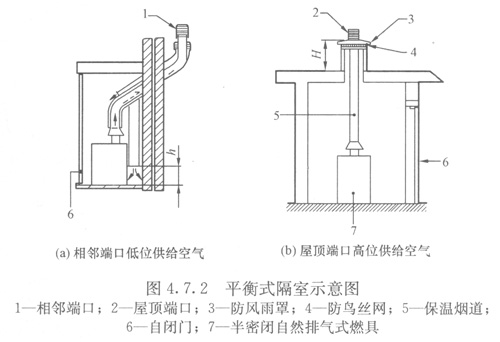

4．7．2平衡式隔室(圖4．7．2)的設計應符合下列要求：

1煙道和通風道的布置應保證燃燒產物的有效排除。

2燃燒用空氣的供給管道應由煙囪風帽相鄰點向下引入，空氣進氣管的位置應設在煙道出口下方不大于150mm處?？諝膺M氣管的橫截面積應符合下列要求：

1)相鄰端口低位供給空氣時，空氣進氣管的橫截面積可取半密閉自然排氣式燃具排氣管面積的1.5倍。助燃空氣管出口距燃具底面的高度h宜取300mm。

2)屋頂端口高位供給空氣時，空氣進氣管的橫截面積可取半密閉自然排氣式燃具排氣管面積的2.5倍，防鳥絲網處進風口的有效橫截面積應與空氣進氣管橫截面積相等。防風雨罩距屋頂?shù)母叨?/span>H宜取600mm。

3)除供給空氣的端口外，平衡式隔室不得有其他通風孔。

4．7．3平衡式隔室的自閉門應符合下列要求：

1平衡式隔室應有一個緊嵌在框架內并裝有密封條的自閉式齊平門。隔室門不得通向有浴盆或淋浴器的房間；

2密封門上或檢修蓋上應貼有標明門應保持密封的標志；

3隔室門應裝有起電隔離作用的聯動開關，當隔室門打開時，燃具應自動停機。

4．7．4平衡式隔室設備保溫應符合下列要求：

1設置在平衡式隔室內的煙道管和任何暴露的熱水管或空氣管均應保溫；

2煙道可采用符合保溫要求的雙壁煙道管或預制保溫金屬煙囪；

3熱水管的保溫材料厚度不應小于20mm，且導熱系數不應大于0.045W／(m·K)。

4．7．5平衡式隔室給排氣口距門窗洞口的距離應符合本規程第4．6．10條規定，距可燃材料、難燃材料的距離應符合本規程第4．8．4條的規定。

4．8　安全防火

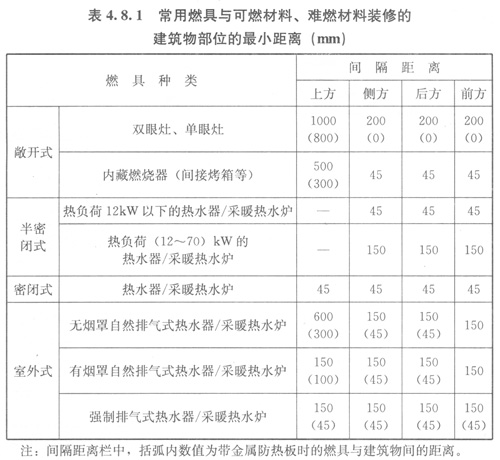

4．8．1常用燃具與可燃材料、難燃材料裝修的建筑物部位的最小距離宜符合表4．8．1的規定。

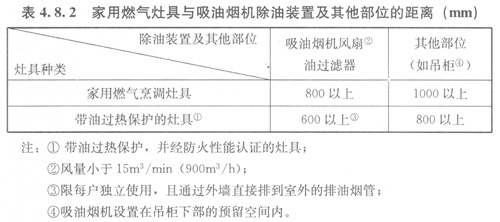

4．8．2家用燃氣灶具與上方吸油煙機除油裝置及其他部位的距離宜按表4．8．2的規定執行，家用燃氣灶具與側吸式吸油煙機除油裝置的距離可按本規程第4．8．1條的規定執行。

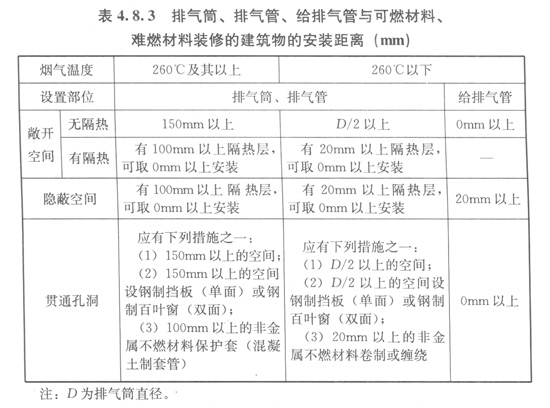

4．8．3排氣筒、排氣管、給排氣管與可燃材料、難燃材料裝修的建筑物的安裝距離應符合表4．8．3的規定。

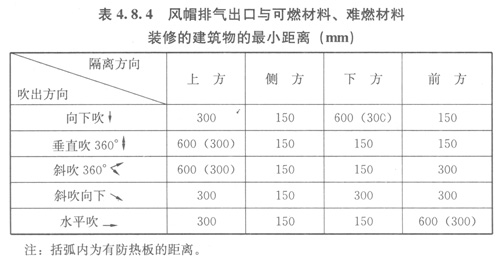

4．8．4建筑外墻燃具水平煙道風帽排氣出口與可燃材料、難燃材料裝修的建筑物的最小距離應符合表4．8．4的規定。
