11　檢測等級

焊接接頭的質量要求，主要與材料、焊接工藝和服役狀況有關。依據質量要求，本標準規定了四個檢測等級(A、B、C和D級)。

從檢測等級A到檢測等級C，增加檢測覆蓋范圍(如增加掃查次數和探頭移動區等)，提高缺欠檢出率。檢測等級D適用于特殊應用，在制定書面檢測工藝規程時應考慮本標準的通用要求。通常，檢測等級與焊縫質量等級有關(如GB／T l9418)。相應檢測等級可由焊縫檢測標準、產品標準或其他文件規定。

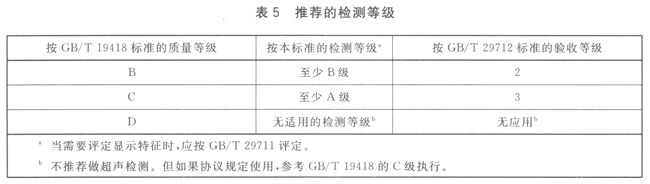

當規定使用ISO 17635時，表5給出了推薦的檢測等級和驗收等級。

針對各種接頭類型，附錄A給出了檢測等級A到C的規定要求。附錄A給出的各種接頭類型僅是理想狀態，實際的焊縫條件或可檢性與附錄A不完全一致時，應修改檢測技術以滿足本標準通用要求和檢測等級規定要求。針對上述情況，應制定一份書面檢測工藝規程。

12　檢測技術

12．1　概述

應依據12．2～12．5要求進行超聲檢測。

12．2　手工掃查路徑

在保持聲束垂直焊縫作前后移動(見圖2)的同時，探頭還應作10°左右的轉動。

12．3　與檢測面垂直的缺欠檢測

單一斜角檢測技術很難檢測與檢測面垂直的近表面平面型缺欠。宜考慮采用特定的檢測技術檢測此類缺欠(尤其厚焊縫檢測)。上述檢測技術的使用應寫入技術協議中。

12．4　顯示位置

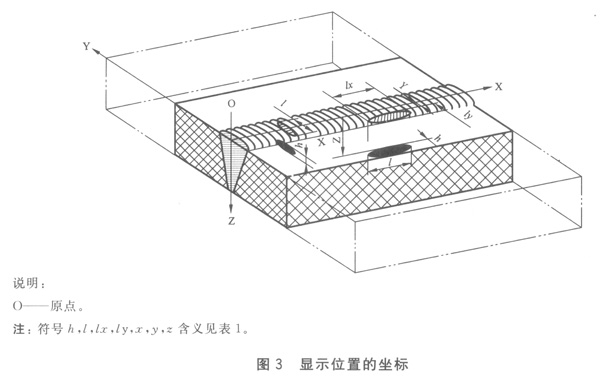

所有顯示的位置，應參考一個坐標系定義，如圖3所示。

應選擇檢測面的某一點作為測量原點。

當從多個面進行檢測時，每個檢測面都應確定參考點。在這種情況下，應當建立所有參考點之間的位置關系，以便所有顯示的絕對位置可以從指定的參考點確定。

環形焊縫可在裝配前確定內外圈的參考點。

12．5　顯示評定

12．5．1概述

所有超過評定等級的相關顯示應按12．5．2～12．5．4評定。

12．5．2最大回波幅度

應移動探頭找到最大回波幅度，并記錄相對于參考等級的幅度差值。

12．5．3顯示長度

除非另有規定，縱向顯示長度(z。)或橫向顯示長度(z。)，應盡可能使用驗收等級標準規定的技術測定。

12．5．4顯示自身高度

僅在技術協議要求時，應測定顯示自身高度。

12．5．5顯示特征

如有規定，顯示特征應符合GB/T 29711要求。
